工业用卷漆胶带三维结构设计

　　在工业涂装、设备表面防护、线束捆扎以及精密零部件加工的遮蔽工序中，卷状胶带是一线装配、喷涂作业里消耗量极大的辅助耗材，很多刚入行的结构设计师容易忽略这类小耗材的三维建模精度，觉得只是个简单圆环，实际在做产线工装设计、自动贴胶工位布局、耗材存储料架规划的时候，胶带的外形尺寸、卷绕公差、内圈支撑结构的参数偏差，很容易导致料卡适配失效、贴胶轨迹偏移、撕除留胶等实际生产问题。

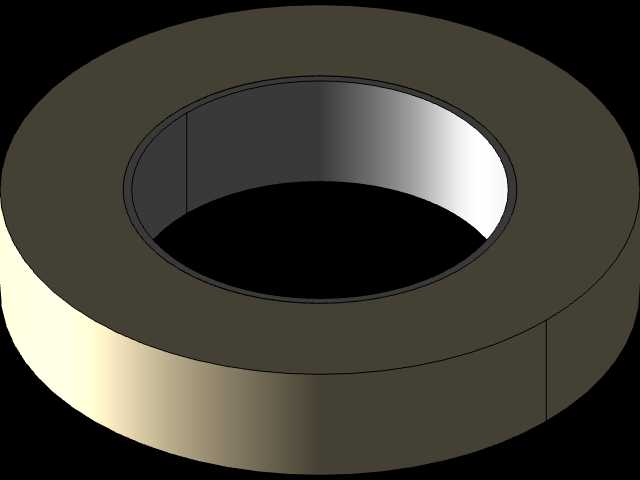

　　这款卷漆胶带的三维建模，完全按照工业现场常用的遮蔽类胶带实物结构做还原，整体采用同轴双环的卷绕结构，外圈是均匀缠绕的胶带基材层，建模时特意保留了卷绕后基材层的细微厚度累积公差，没有做理想化的光滑等厚处理——实际生产中胶带每缠绕一圈，基材带胶层的厚度会有微米级的累积，整卷缠绕完成后外圈圆柱度并非绝对规整，这点在做自动贴胶机的送料辊间隙设计时尤为关键，如果按照理想等厚圆环设计送料压紧间隙，很容易出现卷径偏大时卡滞、卷径偏小时压合不牢导致胶带跑偏的问题。内圈是硬质纸芯或者塑料芯的支撑结构，建模时做了等壁厚的空心圆柱处理，内孔直径匹配通用的胶带切割器、自动贴胶机的装夹轴径，安装边界上，内孔与装夹轴的配合选用间隙配合，单边预留0.2-0.3mm的装夹余量，既不会因为间隙过大导致转动时窜动，也不会因为间隙过小导致换卷时装拆困难。

　　从功能特性来看，这类卷漆胶带主要用于工业喷涂作业时的非喷涂区域遮蔽，尤其是金属零部件表面喷漆、喷塑工序中，对螺纹孔、配合面、密封面的边界遮蔽，要求胶带贴服性好，撕除后不会在工件表面残留胶渍，同时基材要有一定的耐温性，能够承受喷塑烘烤环节的120-150℃高温而不发生胶层融化脱落。建模过程中，特意将胶带的宽度、整体外径、内芯内径三个核心尺寸做了参数化关联，方便设计人员根据不同工位的遮蔽需求，快速调整参数生成对应规格的胶带模型，比如窄幅的3mm宽度款用于小螺纹孔遮蔽，宽幅的50mm宽度款用于大平面边界遮蔽，不需要重新绘制草图，只需要修改参数即可完成规格迭代。

　　在实际产线应用场景里，除了手动贴胶作业，这款模型也可以直接导入自动贴胶设备的仿真环境中，用于验证送料路径、切刀位置、压合辊的行程是否合理：比如做自动贴胶工位的运动仿真时，胶带卷的转动惯量参数可以直接通过模型的体积、材质密度计算得出，配合送料电机的扭矩参数，就能验证送料过程中会不会出现拉扯断带、送料滞后的问题；在做耗材存储货架的设计时，通过模型的整体外径和宽度尺寸，可以精准计算料格的分隔间距，避免料格尺寸设计过小导致胶带放不进去，或者尺寸过大导致存储空间浪费。

　　设计思路上，没有做多余的装饰性结构，完全还原实物的功能结构：胶带的端面做了细微的倒角处理，对应实际生产中胶带卷两端的压边工艺，避免边缘的胶带层松脱散开；内芯的内壁做了微小的防滑纹路建模，对应实物纸芯内壁的粗糙面，装夹在转轴上转动时不会出现相对打滑；基材层的表面没有做过度的反光渲染，还原了工业胶带半哑光的基材质感，方便在装配仿真中快速识别胶带的贴附位置，不会和其他金属、塑料零部件的质感混淆。

　　外形尺寸方面，这款模型还原的是工业现场最常用的通用规格，整体外径控制在70-80mm区间，内芯内径统一为25mm或者38mm两个通用装夹尺寸，宽度覆盖6mm、12mm、18mm、25mm、50mm几个常用规格，安装边界上，整卷胶带的最大回转半径就是外圈半径，在做贴胶设备的护罩设计时，只需要在最大回转半径基础上预留10mm的安全间隙，就可以避免护罩和转动的胶带卷发生干涉；在手动工具适配方面，内芯尺寸完全匹配普通手持式胶带切割器的装夹尺寸，不需要额外做转接套就可以直接安装使用。

　　很多结构工程师在做整机或者产线设计时，往往只关注核心零部件的建模精度，忽略胶带这类辅助耗材的模型准确性，导致后期现场调试时才发现装夹位置、送料间隙和实际耗材不匹配，需要重新加工工装零件，耽误项目进度。这款卷漆胶带的三维模型，从实际工程应用的角度出发，还原了实物的所有关键结构和尺寸公差，既可以用于涂装工位的工装设计验证，也可以用于自动贴胶设备的运动仿真，还可以用于车间耗材存储的布局规划，完全满足结构设计、设备选型、生产布局等不同场景的使用需求。
