油田钻井作业用震击器存放托架结构

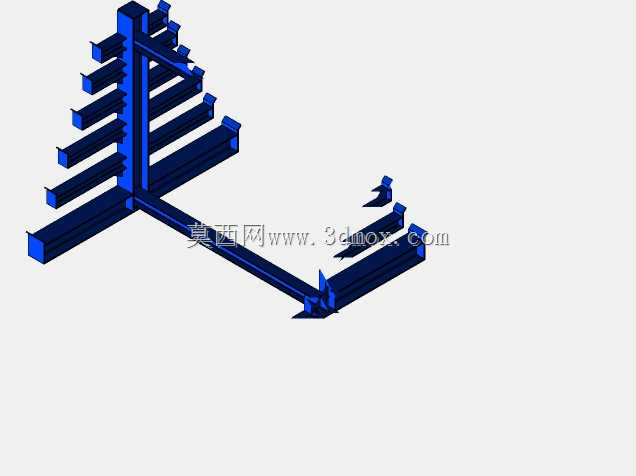

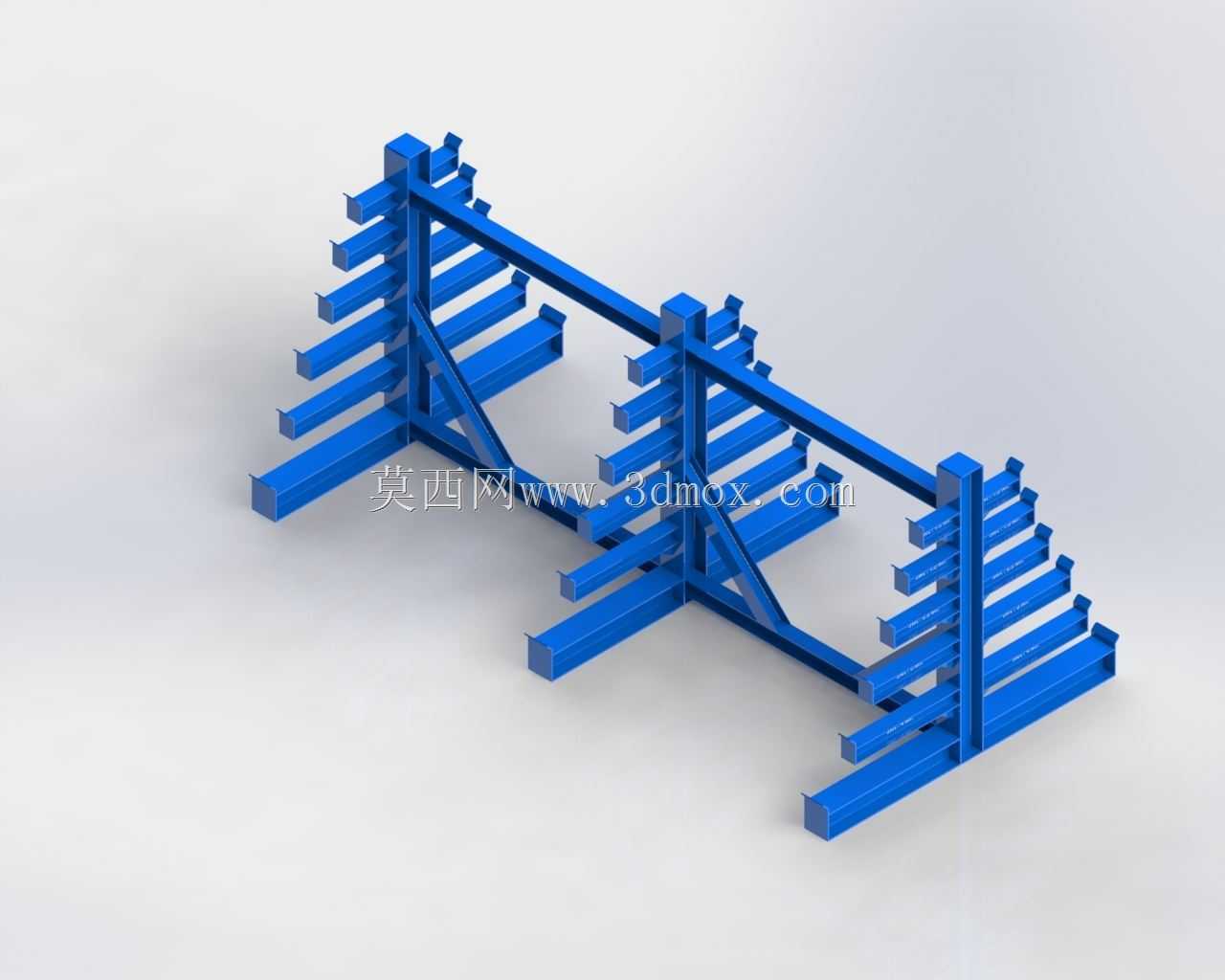

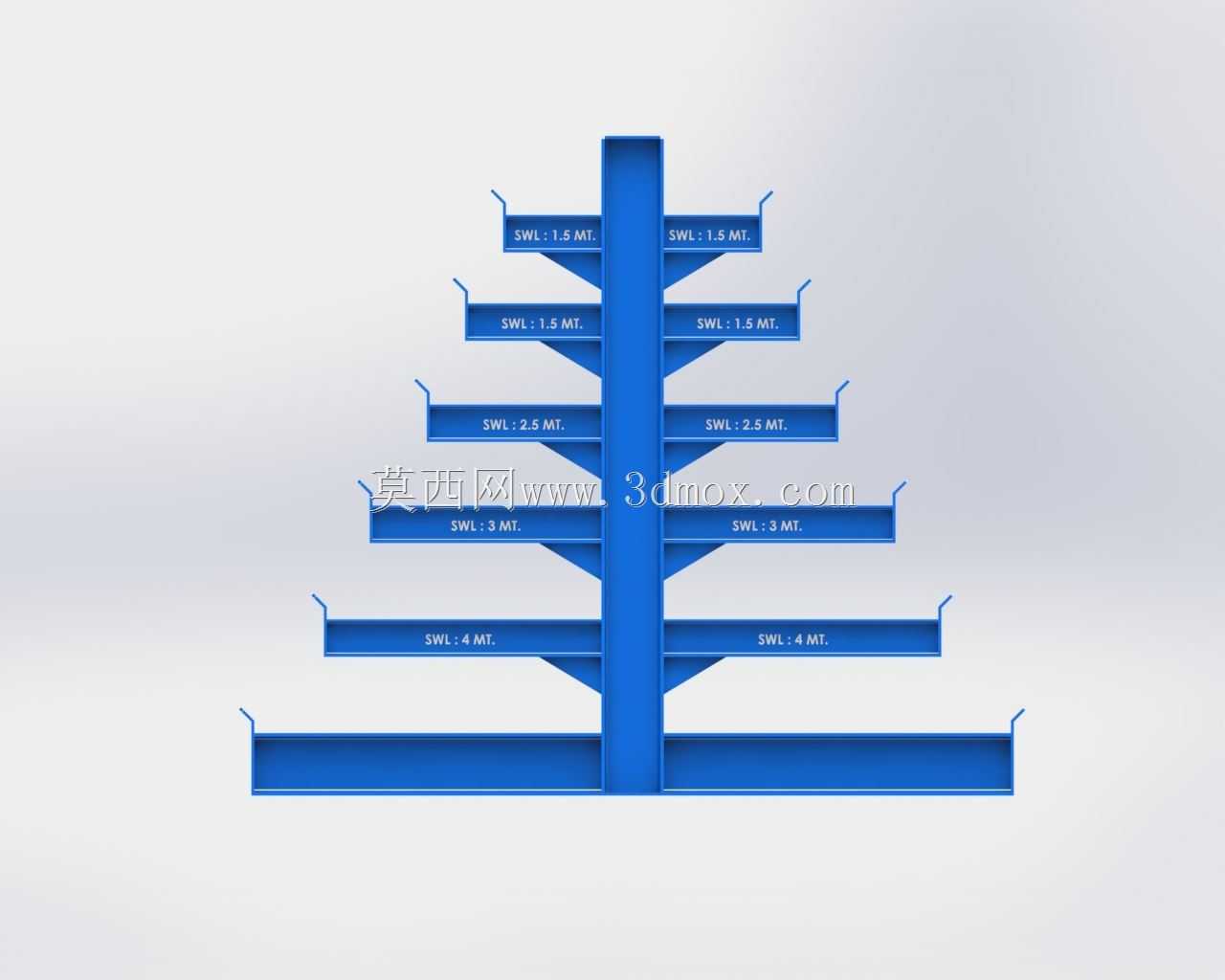

在陆上及海洋钻井平台的钻具维护区域，震击器作为解卡作业的核心井下工具，单根重量可达数百公斤，常规平面货架无法满足其长条形结构的稳定承托与快速取放需求，这款存放托架正是针对这类重型长轴类钻具的现场存放痛点设计。从结构布局来看，整体采用三立柱悬臂式排布，每根立柱向单侧伸出多层等距分布的承托臂，相邻立柱之间通过横向主梁与斜向加强撑焊接为整体，底部设置通长的落地支撑梁，无需额外打膨胀螺栓固定，依靠自身结构重量与地面的摩擦力即可保持稳定，适配钻井现场经常需要调整工位布局的使用需求。设计阶段首先核算了单根震击器的最大载荷，每层承托臂的抗弯截面模量按照1.5倍额定载荷做冗余设计，承托臂端部做上翘挡边处理，避免钻具在存取过程中从臂端滑落，相邻两层承托臂的间距预留了足够的吊装操作空间，配合现场的悬臂吊或者手动葫芦，作业人员无需攀爬即可完成震击器的取放，减少高空作业风险。安装边界方面，整体宽度适配标准钻具存放区的通道预留要求，长度方向可根据现场存放数量做模块化拼接，单组托架的高度控制在成人站立操作的舒适区间，不需要登高设备即可完成最上层钻具的存取作业。不同于普通仓储货架的通用化设计，这款托架的承托臂间距专门匹配震击器的外径范围，不会出现钻具卡滞或者间隙过大导致的晃动问题，斜向加强撑的布置位置避开了吊装作业的绳索运动轨迹，不会在吊取钻具时发生干涉。现场实际使用中，这类托架可以将零散堆放的震击器按规格分层摆放，避免钻具相互磕碰损坏螺纹接头，同时大幅缩短作业人员查找对应规格震击器的时间，提升钻井作业前的工具准备效率。结构选材上采用常用的型钢焊接成型，所有外露棱边都做倒角打磨处理，避免划伤作业人员或者损坏钻具表面的防腐层，焊接位置做满焊处理后打磨焊渣，整体喷涂耐磨防锈涂层，适配钻井现场高湿、高盐雾的恶劣使用环境，长期使用不会出现结构锈蚀变形的问题。
