罗兰电子鼓TD6配套管装式固定夹具

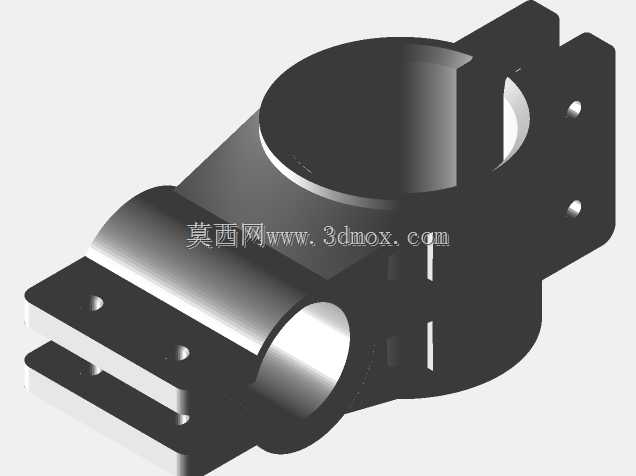

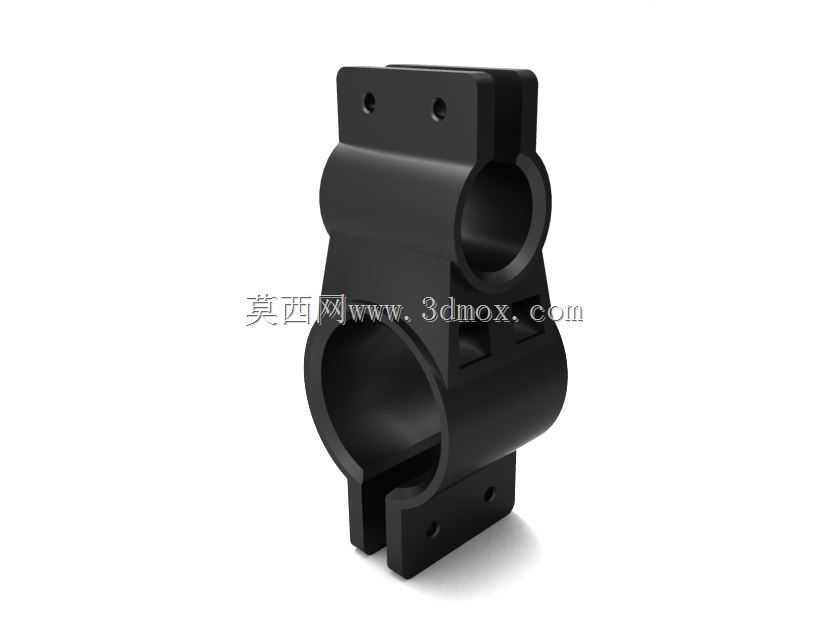

这款管装式固定夹具主要面向电子鼓套件的支架搭建场景使用，适配罗兰TD6系列电子鼓的支架管径规格，核心作用是实现电子鼓打击垫、支架连接杆之间的刚性连接固定，解决演奏过程中部件移位、角度偏转的问题。从结构设计来看，夹具采用双抱箍分体式结构，上下两个不同内径的圆弧抱箍分别对应不同直径的管材安装需求，上方小直径抱箍用于连接打击垫的支撑细杆，下方大直径开口抱箍用于卡装在主支架的粗管上，抱箍开口处预留了锁紧间隙，当配套紧固件拧紧时，开口间隙收缩即可产生足够的抱紧力，避免管材相对滑动。安装板上预留的四个沉头安装孔位，分别对应上下两个安装面的固定需求，孔位间距经过匹配计算，既保证紧固件安装后不会突出安装面干扰其他部件，也能让锁紧力均匀分布在抱箍圆弧面上，避免局部应力集中导致的塑料件开裂。设计过程中优先考虑了安装便捷性，无需完全拆解支架管材即可完成夹具的加装或位置调整，松开紧固件后夹具可沿管材轴向滑动、周向旋转，调整到合适的安装角度和位置后拧紧紧固件即可完成固定，适配不同演奏者的操作习惯和打击垫布局需求。从安装边界来看，下方大抱箍的内径匹配电子鼓主支架常用的圆管外径，上方小抱箍适配打击垫支杆的常规管径，夹具整体外轮廓没有突出的尖锐棱角，安装后不会与周边的鼓盘、线缆产生干涉，抱箍内壁做了细微的防滑纹理处理，即使在演奏过程中持续受到敲击振动，也能保持安装位置稳定，不会出现缓慢滑移导致的打击垫位置偏移。夹具的壁厚设计兼顾了结构强度和轻量化需求，受力集中的抱箍连接位置做了加厚过渡处理，避免长期受交变载荷出现断裂，非受力区域适当减薄控制整体重量，不会给支架带来额外的承重负担。实际使用中，这类夹具除了适配原厂电子鼓支架外，也可用于DIY自制电子鼓支架的搭建，只要管材外径匹配抱箍内径，即可实现不同部件之间的连接固定，灵活调整整套电子鼓的布局结构。
