贴片式SOT23封装晶体管三维建模作品

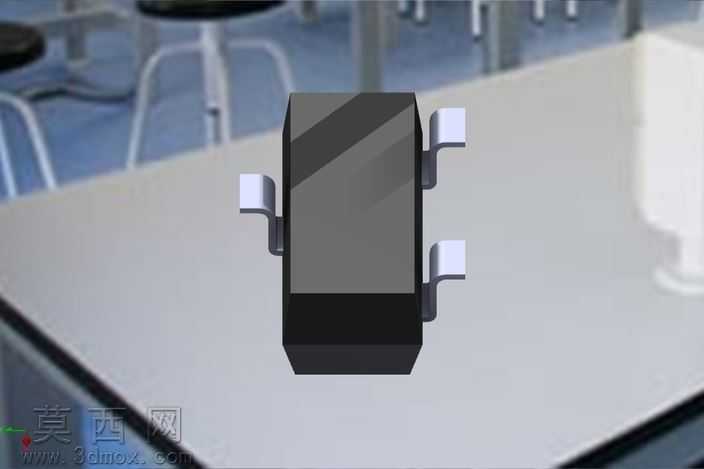

本作品为贴片式SOT23封装晶体管的三维建模成果，建模过程围绕表面贴装半导体器件的真实结构特征展开，首先依据SOT23封装的行业标准尺寸参数，在三维建模环境中绘制主体塑封基体的二维轮廓，通过拉伸特征生成黑色环氧塑封主体的基础实体，对塑封体的边角做微小倒圆角处理，还原真实塑封工艺形成的圆润边缘效果，避免尖锐棱角带来的失真感。引脚部分采用独立建模流程，先绘制单侧引脚的折弯轮廓线，通过薄壁拉伸生成单个引脚实体，按照SOT23封装的引脚排布规则，完成三个引脚的位置装配，对引脚与塑封体结合的部位做贴合处理，还原引脚嵌入塑封基体的结构特征，同时对引脚表面做金属质感的材质赋予，模拟镀锡引脚的哑光金属光泽，区分于塑封主体的半哑光黑色塑料质感。渲染阶段采用柔和的室内漫反射光照环境，调整光源角度突出塑封体表面的轻微反光特性，同时清晰呈现引脚的折弯角度与排布位置，确保模型各部分比例与真实商用SOT23封装晶体管完全一致。建模过程中重点把控塑封体的长宽高比例、引脚的伸出长度与折弯高度、引脚之间的间距参数，所有尺寸均参考行业通用的SOT23封装规范设定，保证模型可用于电子装配仿真、PCB布局演示等场景。材质设置上，为塑封主体添加细微的颗粒质感，模拟环氧塑封料的真实表面纹理，避免光滑塑料带来的虚假感，引脚部分添加轻微的金属磨砂效果，还原真实电子元器件引脚的表面处理工艺。整体建模思路以还原实物结构精度为核心，先拆分塑封基体、金属引脚两大结构模块分别建模，再完成装配组合，最后通过材质与渲染参数调整提升模型的真实感，完整呈现贴片式SOT23晶体管的外观与结构特征。
