双门可视带顶防护工业工具存储柜

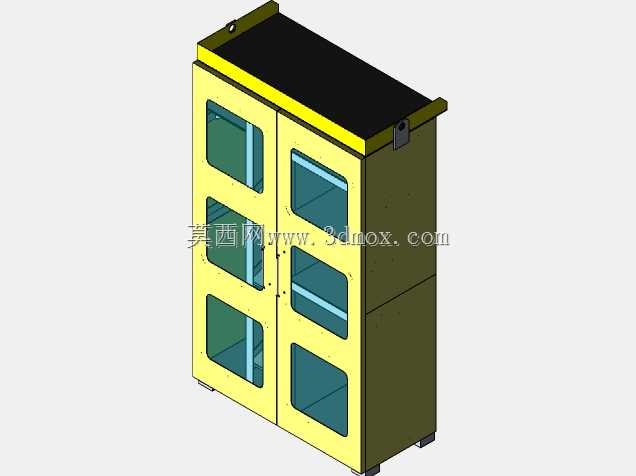

这款双门可视工具存储柜，主要面向生产车间装配工位、设备维修班组、实训教学场地等场景设计，用来规整存放常用手动工具、计量检具、小型工装配件与作业耗材，避免工具随意堆放造成的遗失、磕碰损坏问题，同时能缩短作业人员取放工具的动线耗时，提升现场作业效率。柜体采用立式落地结构，底部预留可调支撑脚安装位，可根据地面平整度调整柜体水平度，安装时需预留单侧柜门全开的操作空间，单扇门开启角度不小于110度，确保内部深层搁板位置的工具可顺利取放，柜体侧边与墙体或相邻设备的安全间隙不小于50mm，满足通风与柜体维护的空间要求。设计上采用上下分段式柜体结构，下部为封闭储物腔，可放置重量较大、无需频繁取用的重型工具或备用配件，上部双门均设置三层钢化可视窗，无需开启柜门即可快速识别内部存放的工具品类，减少不必要的开门操作；柜门四周加装密封胶条，可阻挡车间内的粉尘、切削液飞溅进入柜体内部，保持存放工具的清洁度，顶部设置带黄黑警示色的外伸防护檐，可避免顶部落物直接砸击柜门玻璃，同时能对柜体顶部边缘起到防撞保护作用。柜体内部配置可调节高度的层板，层板承重单块不低于30kg，可根据存放工具的高度灵活调整层间距，适配不同尺寸的工具存放需求；柜门采用三点式锁止结构，关闭后可实现整扇门的多点锁紧，避免车间搬运作业时柜门意外弹开造成工具掉落。建模过程中对柜体的拼接焊缝、合页安装位、锁具装配槽、支撑脚连接孔都做了还原，结构件之间的装配间隙控制在合理公差范围内，可直接用于车间工位布局的方案评审、存储类工装的结构参考，也可作为非标储物柜体设计的基础原型，根据实际使用场景调整内部层板布局、柜体尺寸与防护结构。
