齿轮齿条气动驱动旋转工作台结构

该旋转转台多用于自动化生产线的工位切换场景，常见于机器人上下料工作站、多工序装配单元、零件检测工位中，可配合工业机器人完成待加工工件的工位流转，替代传统人工转位的操作，减少工位间的工件搬运频次，提升整线的作业连贯性。转台的回转动力采用气缸搭配齿轮齿条机构实现，气缸的直线往复运动通过齿条啮合齿轮转化为转盘的回转动作，相比电机直驱的转台，该结构无需配置伺服驱动器与复杂的电控程序，仅通过气动回路即可控制转位动作，成本更低且维护难度小，适合固定角度的工位转位需求，在中小负载的工位切换场景中适配性较强。

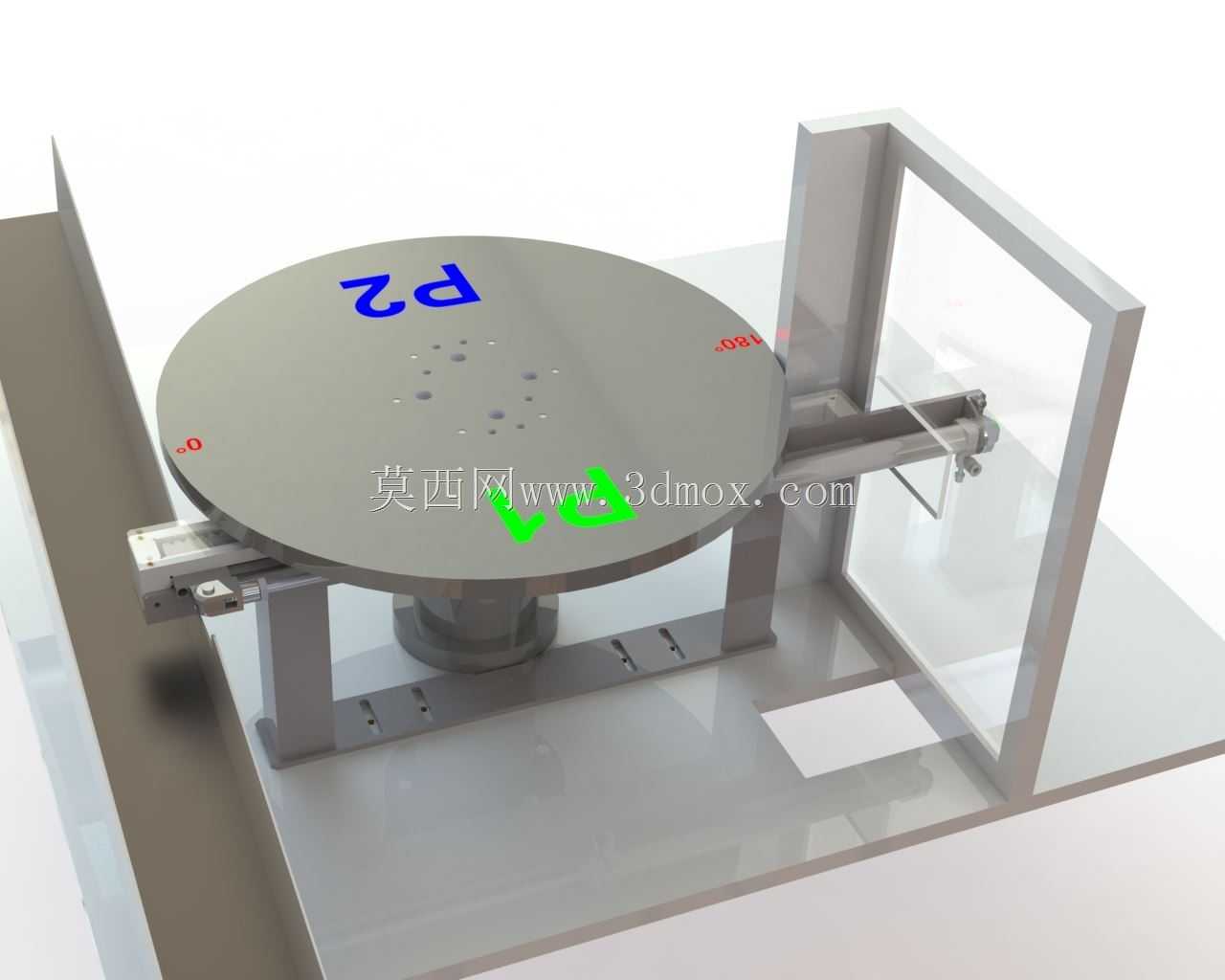

从结构设计来看，圆形转盘作为工件承载面，盘面预留了多组安装孔位，可根据不同工件的装夹需求搭配定制工装夹具，盘面标注的定位标识可辅助工装安装时的对位，减少装夹调试的时间。转盘下方配置回转支撑结构，承载径向与轴向载荷，保证转盘转动时的同轴度，避免转动过程中出现盘面偏摆影响工件定位精度。侧边的门型框架作为齿轮齿条组件与驱动气缸的安装基准，框架采用型材焊接后加工安装面，保证齿轮与齿条的啮合间隙符合设计要求，避免传动过程中出现卡滞或齿面磨损过快的问题。气缸的行程匹配转台所需的回转角度，通过调整气缸的行程限位，可适配不同分度数的工位转位需求，比如两工位、四工位的固定角度转位。

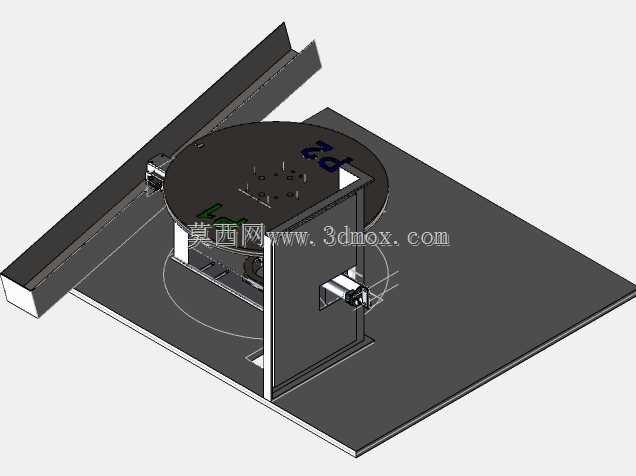

安装边界方面，转台底部设置整体式安装底座，底座预留地脚安装孔，可直接固定在生产线的机架平台或地面基础上，安装时需保证底座的水平度，避免转盘倾斜导致工件装夹定位偏差。整体结构的横向与纵向安装尺寸适配多数中小型自动化工作站的布局空间，侧边的驱动组件不会占用转盘上方的工件操作空间，可给机器人末端执行器预留足够的作业范围。气动驱动的方式也让该转台可直接接入工厂现有压缩空气管路，无需额外配置动力线路，部署更为便捷。齿轮齿条传动副采用润滑脂润滑，日常维护仅需定期检查齿面磨损情况与气缸密封件状态，运维成本较低，适合在批量生产的车间环境中长期使用。
