框架式双组制冷透平机组结构设计

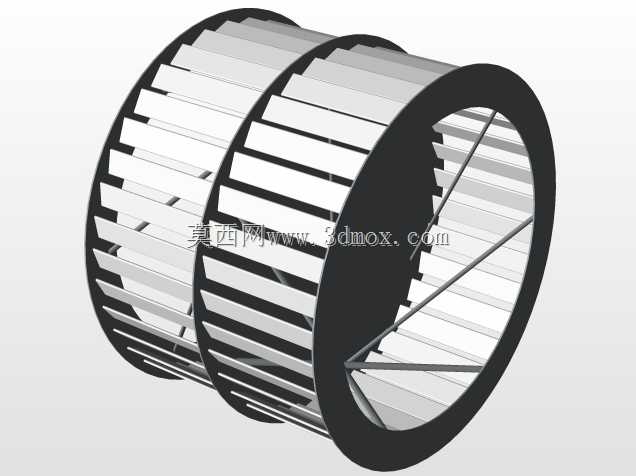

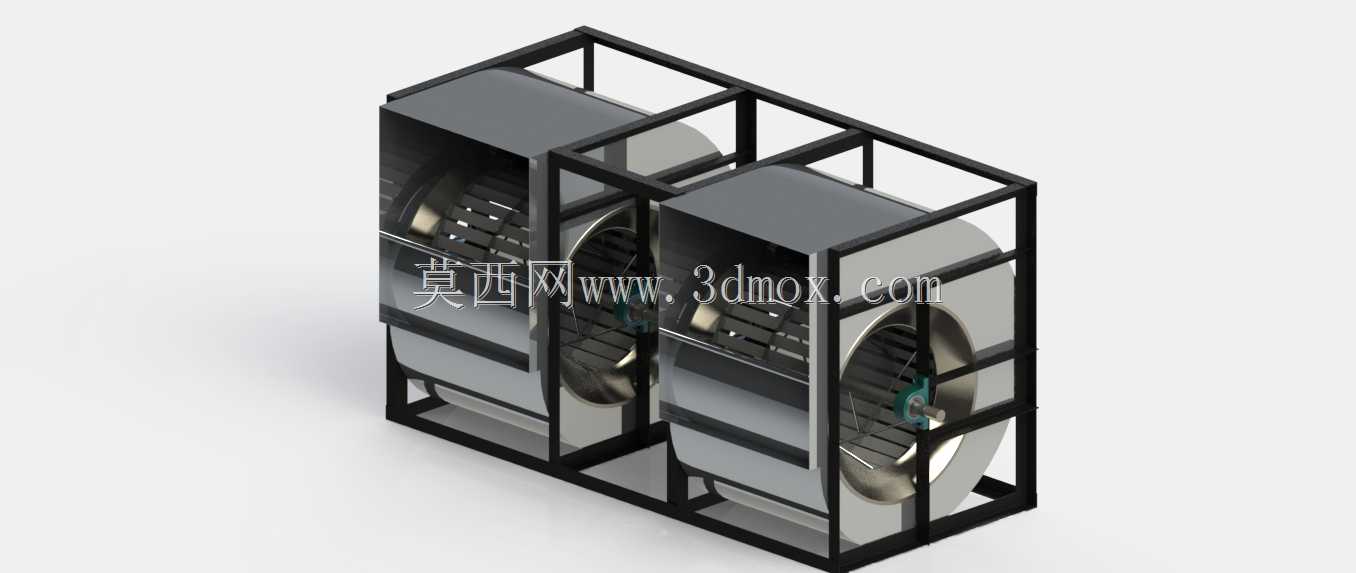

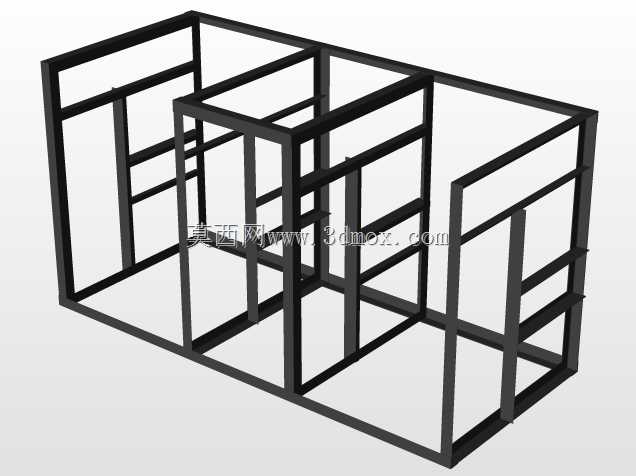

这套双组并列布置的框架式制冷透平设备，主要面向大中型工业制冷场景、集中式中央空调冷源站、工业工艺冷却系统等领域使用，单组透平单元可独立承担冷量输出任务，双组并列的布局既可以在满负荷工况下同时运行提升总制冷量，也可以在部分负荷时段单组运行，降低运行能耗，同时互为备用提升系统运行可靠性，避免单台设备故障导致整个制冷回路断供。从结构设计逻辑来看，整体采用方管焊接的一体式承载框架，框架将两组透平主机完全包覆在内，方管的选型经过承重校核，既要承载透平主机运行时的静载荷，也要抵消叶轮高速旋转产生的动平衡振动，框架的横竖梁排布避开了设备的检修口、管路接口与电气接线位置，不会干涉后期的运维操作。两组透平主机在框架内采用对称式排布，进风端朝向框架外侧，出风端对应内部流道，这种排布方式可以让两组设备的进风互不干扰，避免气流短路影响换热效率，设备与框架之间预留了足够的安装间隙，既满足减震垫的安装空间要求，也给现场管路连接、阀门安装预留了操作空间。从安装边界来看，整体框架的底部设置了统一的安装基准面，对应现场的混凝土基础预埋螺栓位置，不需要现场额外做分组找平，整体吊装就位后即可完成初步固定，框架顶部预留了吊装孔位，适配车间行车的吊装作业需求，设备侧面的框架梁上预留了附属管路、线缆桥架的固定点位，现场安装时不需要额外在主机壳体上焊接支架，避免破坏主机的壳体结构与防腐层。透平主机本身的蜗壳、叶轮、导流段的结构设计完全匹配制冷工况下的介质流动特性，流道型线经过优化，减少气流在蜗壳内的涡流损失，叶轮与壳体之间的密封间隙控制在合理范围，兼顾运行效率与加工装配的工艺可行性，框架的边角位置做了圆弧过渡处理，避免安装运维过程中出现磕碰划伤，整体结构没有冗余的设计部件，所有框架梁既承担结构承载作用，也可作为运维时的临时踩踏支撑点，不过设计时也明确标注了框架梁的承重上限，避免超载引发结构变形。
