Creo参数化设计齿条小齿轮传动结构

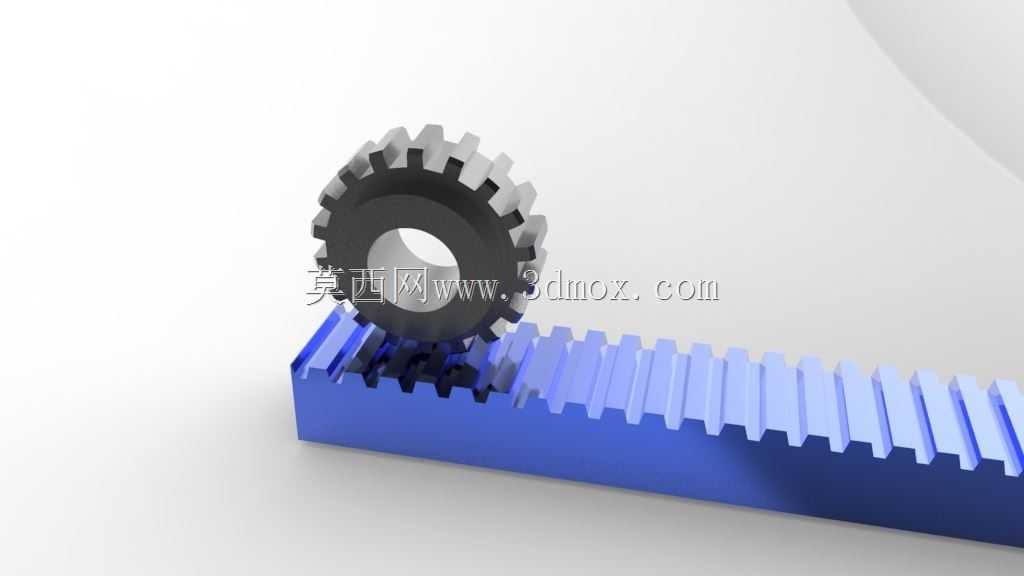

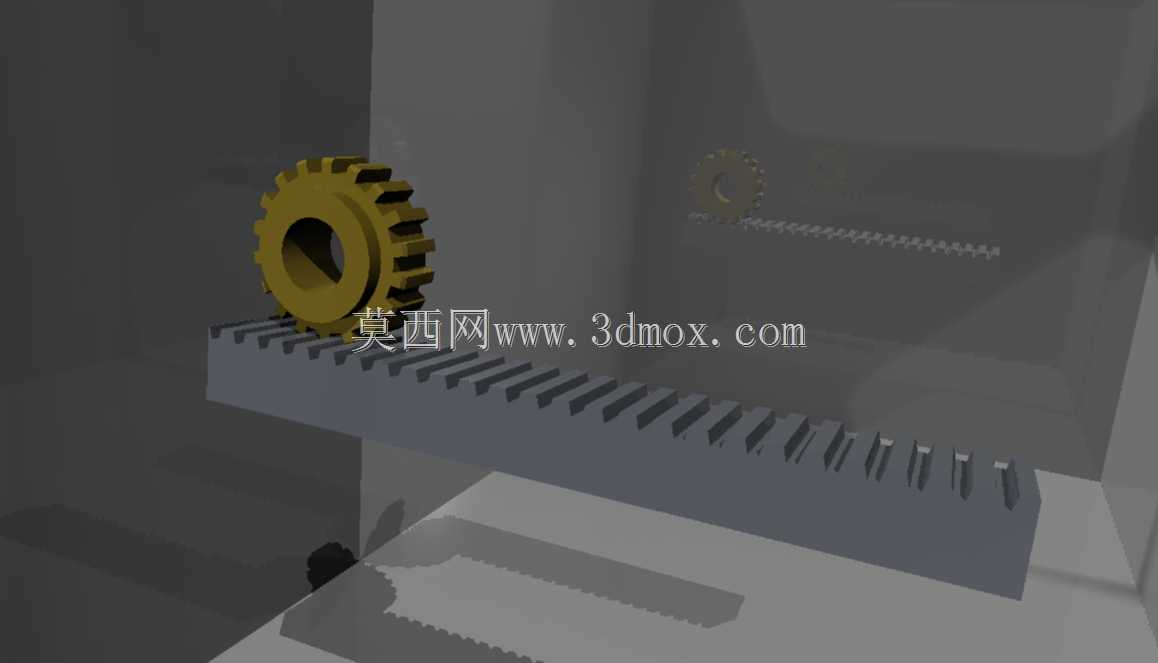

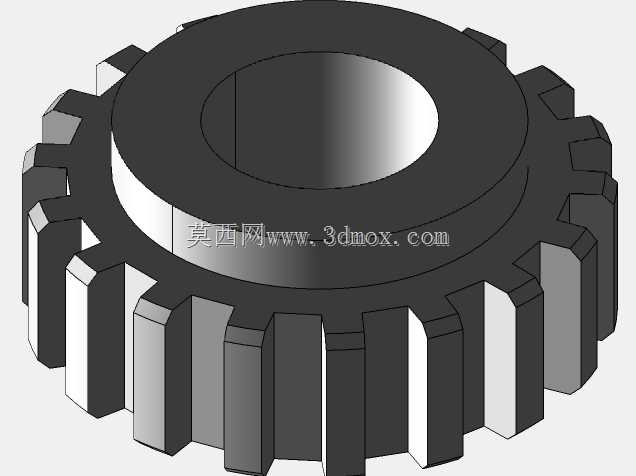

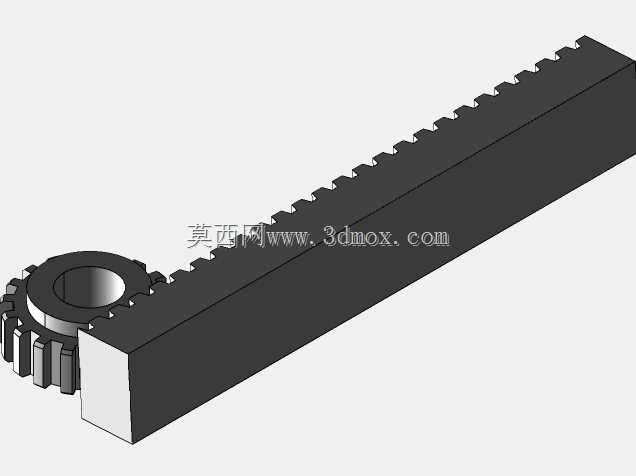

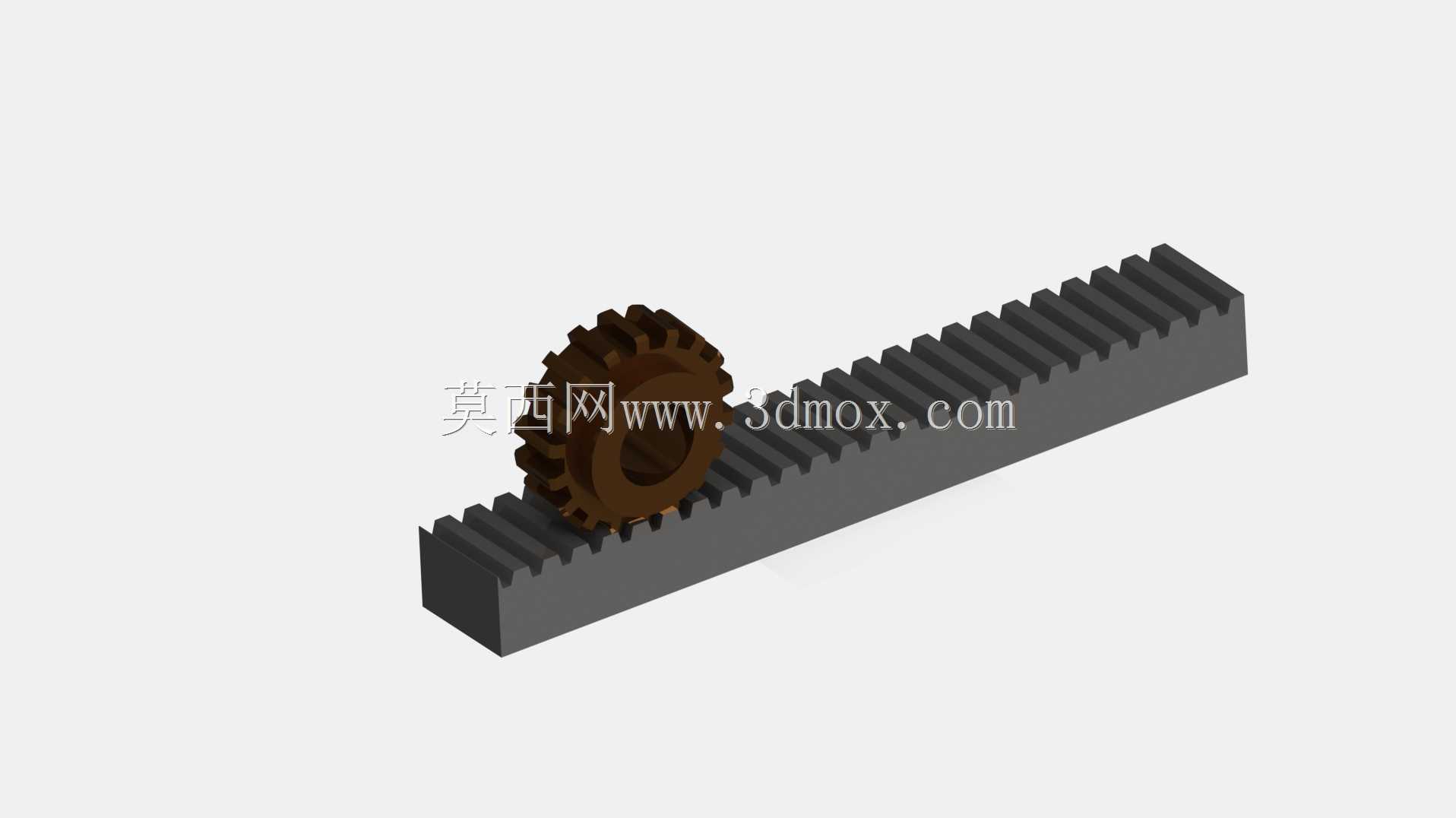

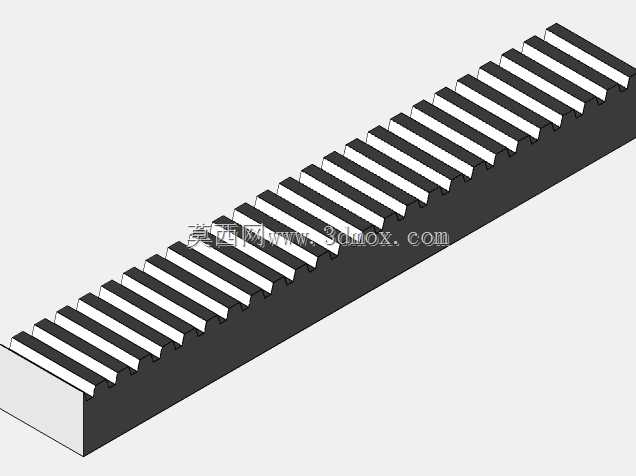

这套齿条小齿轮啮合结构，是直线运动与旋转运动转换场景里最常用的传动形式之一，在各类需要精准直线位移驱动的工业设备中都能见到它的身影，比如机床的进给轴传动、自动化生产线的工位平移机构、升降设备的驱动单元、阀门的启闭执行结构，甚至是部分物流分拣设备的推送模块里，都能找到这类传动副的应用。不同于丝杠传动的高精密低负载特性，齿条小齿轮的传动形式可以适配更长的行程布局，只要拼接对应长度的齿条，就能实现数米甚至数十米的直线运动传递，而且传动效率更高，负载能力更强，在大行程重载直线驱动场景里的适配性远优于其他直线传动结构。从结构设计逻辑来看，这套模型严格遵循渐开线齿轮啮合的基本原理，小齿轮采用标准渐开线直齿齿形，齿条的齿形对应为直线齿廓，两者啮合时的重合度、齿侧间隙都按照通用机械传动的常规公差要求做了预留，既可以保证传动过程中不会出现卡滞，也能控制反向传动的空程量在合理范围内。建模过程中先确定了小齿轮的模数、齿数、压力角核心参数，再根据啮合中心距匹配齿条的基准齿距，保证每个轮齿都能顺畅滑入齿条齿槽，不会出现根切或者齿顶干涉的问题。从安装边界来看，小齿轮的安装轴孔预留了标准键槽位置，可以直接和驱动电机的输出轴或者减速器输出端配合，齿轮端面的定位台阶可以限制轴向窜动，安装时只需要保证齿轮轴线与齿条长度方向的垂直度，以及齿轮分度圆与齿条基准面的贴合距离，就能实现稳定传动。齿条的安装基准面做了平整处理，背面预留了安装沉孔位置，可以直接通过螺栓固定在设备的安装基座上，不需要额外做复杂的适配加工。在实际设备应用中，这类传动结构可以搭配伺服电机实现精准的位置控制，也可以搭配普通减速电机实现连续的直线输送，齿面的受力均匀，磨损后只需要单独更换齿轮或者齿条即可，维护成本远低于集成式的直线传动模块。建模时特意还原了轮齿的倒角细节，避免装配过程中齿边磕碰影响啮合精度，同时齿轮的轮毂部分做了减重处理，在保证结构强度的前提下降低了转动惯量，提升高速传动时的响应速度。
