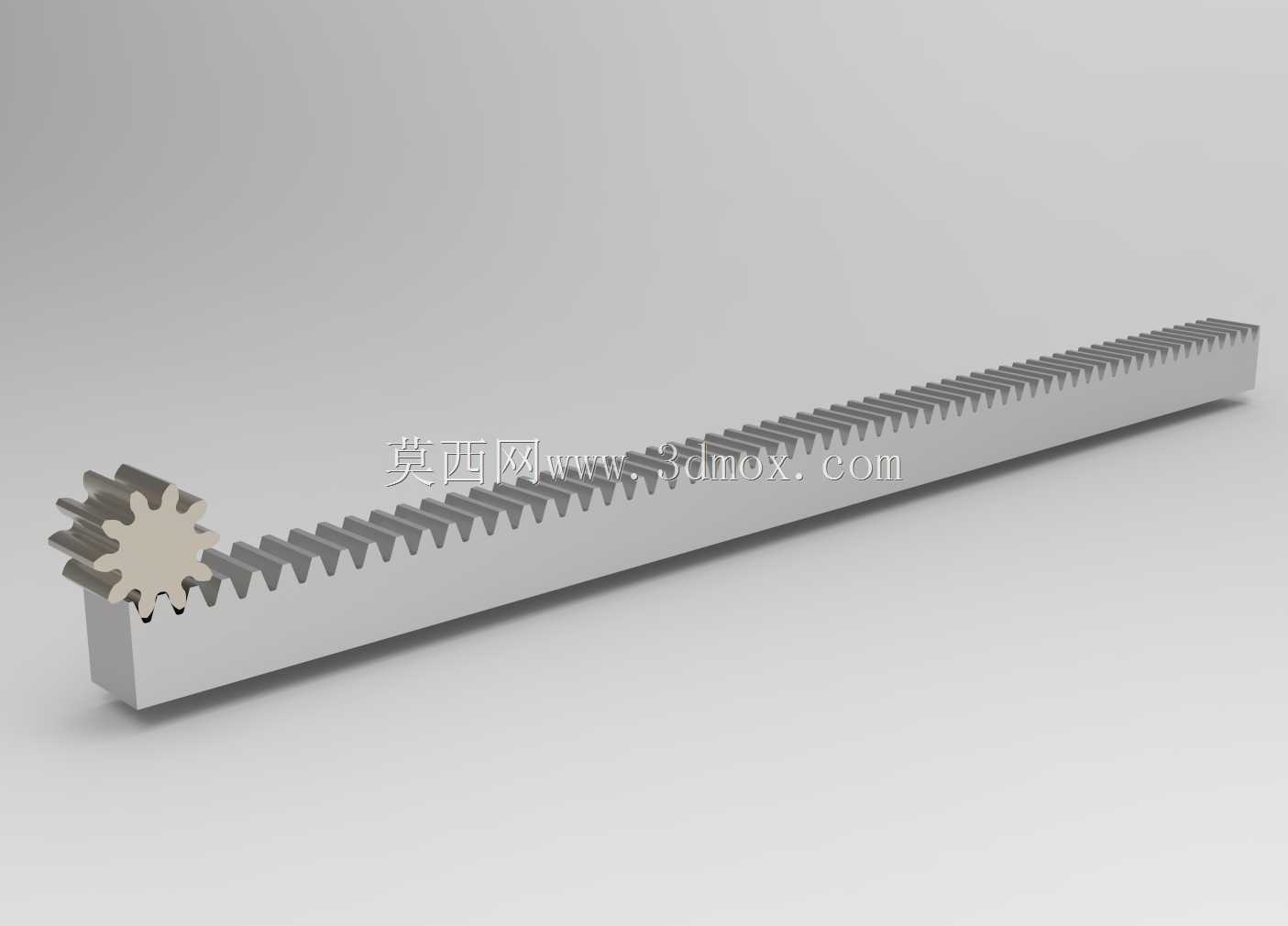

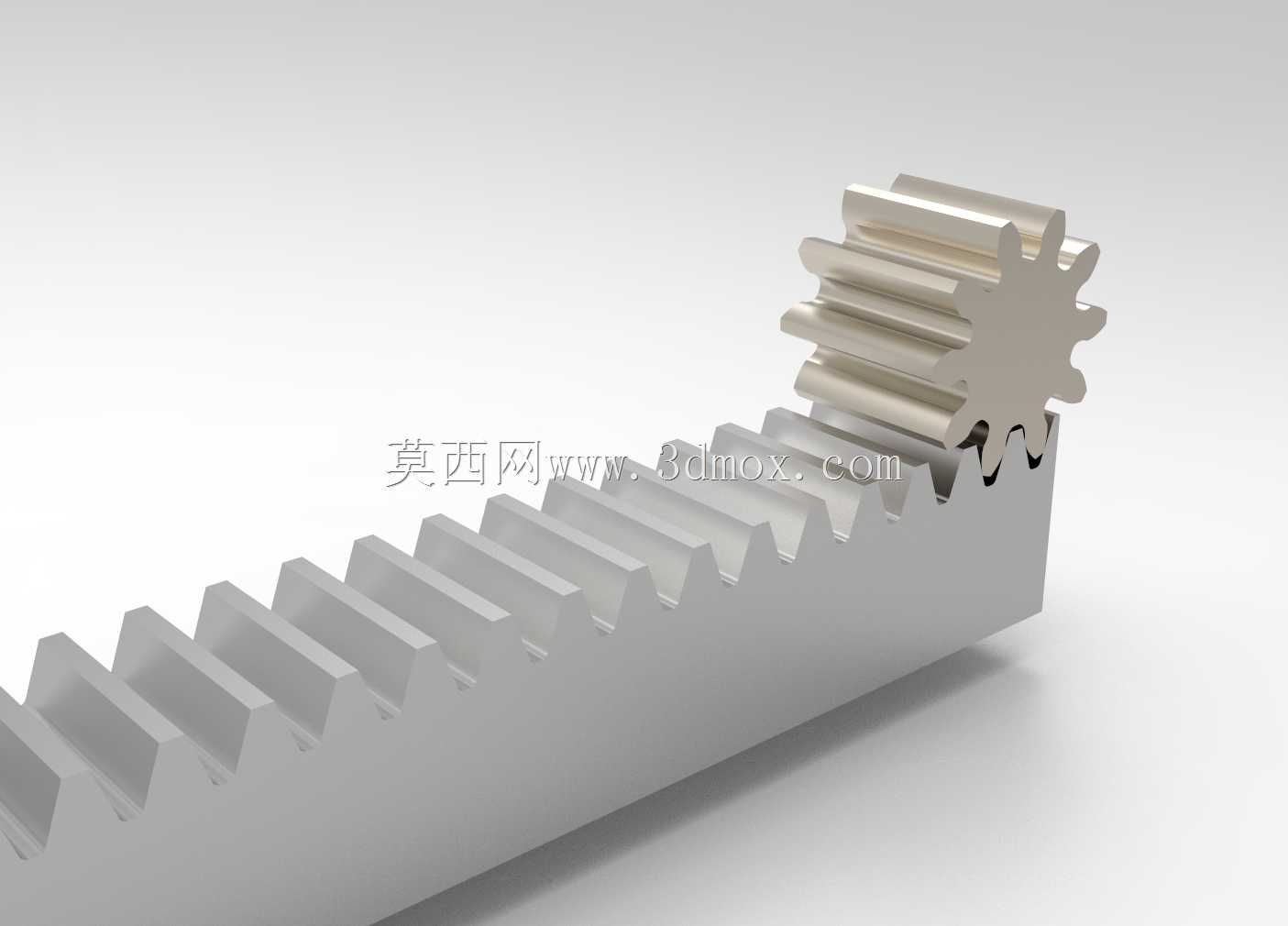

10T小齿轮与60T齿条啮合传动结构

这套齿轮齿条啮合结构，是直线传动场景里十分常用的动力转换组件，能把齿轮的回转运动顺畅转化为齿条的直线往复运动，反过来也可将齿条的直线输入转为齿轮的旋转输出，在各类需要精准直线位移的设备里都能见到它的身影。比如生产线的工件平移工位、机床的进给轴传动、自动化仓储的堆垛机行走机构、升降设备的导向传动单元，甚至是一些专用工装的定位推移结构，都会用到这类传动副。从实际使用的角度看，这套10齿小齿轮搭配60齿齿条的组合，传动比固定，啮合过程中齿面接触均匀，只要安装时保证齿轮与齿条的齿向平行、啮合侧隙控制在合理区间，运行时的传动平稳性就能得到保障，不会出现明显的卡顿或者回程误差过大的问题。设计这套结构的时候，首先要考虑的是齿形的匹配度，小齿轮的齿距、齿厚、压力角必须和齿条完全对应，不然啮合时会出现卡滞、齿面磨损过快的问题。小齿轮采用10齿的设计，在保证足够轮齿强度的前提下，能缩小自身的径向尺寸，给整套传动结构节省安装空间；齿条采用60齿的长度规格，对应的直线行程能覆盖多数中小型设备的位移需求，不需要额外拼接多段齿条，减少了拼接带来的安装误差。安装边界上，要注意预留齿轮的回转空间，齿轮中心到齿条安装基准面的距离需要严格符合齿顶间隙要求，一般要保证齿顶和齿条齿根之间留有0.25倍模数的间隙，避免运行时出现顶齿现象。齿条的安装基面需要保证足够的平面度，固定孔的位置要和设备安装架的孔位精准对应，防止安装后齿条出现翘曲，导致啮合时齿面受力不均。小齿轮的轴孔要和配套的传动轴采用合适的配合公差，一般选过渡配合加键连接的方式，保证扭矩传递可靠，不会出现运转时齿轮和轴之间的相对滑动。实际选型使用时，还要根据负载大小核算轮齿的接触强度和弯曲强度，这套结构的齿形参数适配中等负载的传动场景，运行速度不宜过高，适合低速重载或者中速平稳传动的工位，日常维护只需要定期在齿面涂抹润滑脂，就能有效降低齿面磨损，延长整套传动副的使用寿命。
