带齿条反向旋转传动小齿轮结构

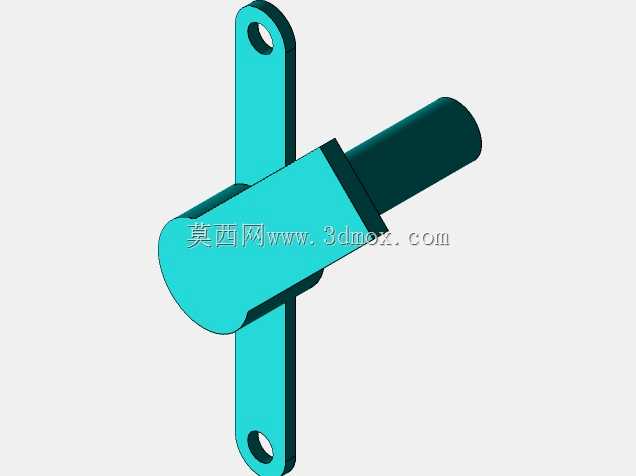

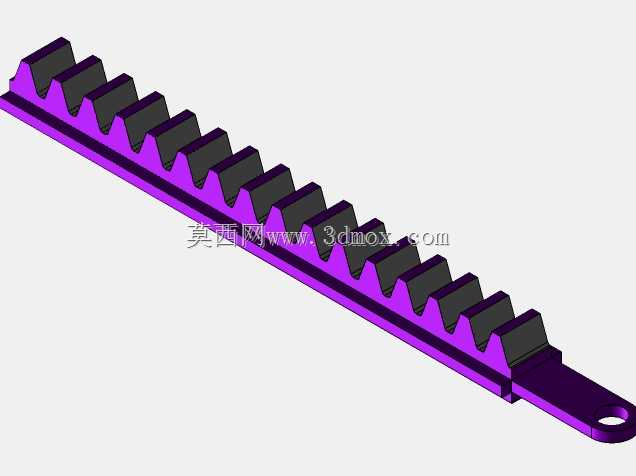

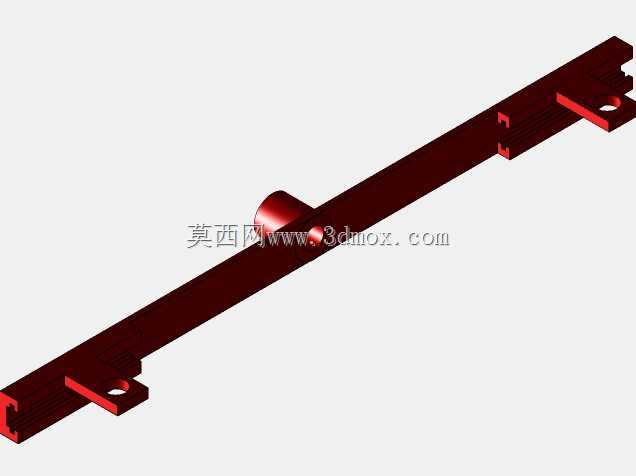

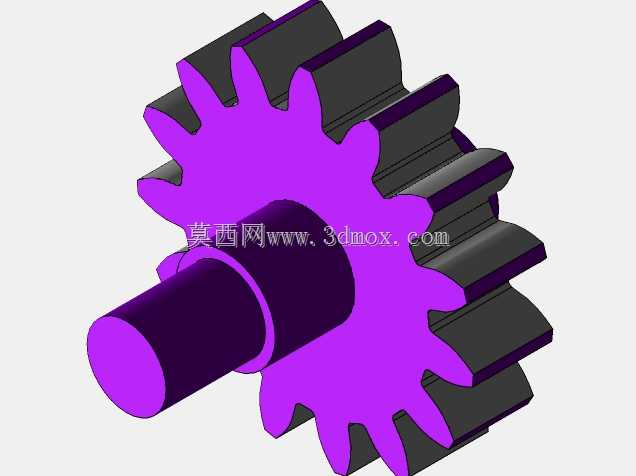

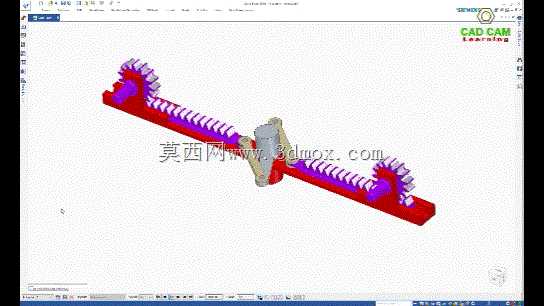

这套带齿条的反向旋转传动结构，在轻工自动化送料、小型工位换向机构、教具演示装置中都有很广的适配场景，核心是通过单根齿条的直线往复动作，同步驱动两端齿轮完成反向同步旋转，不需要额外配置换向齿轮组就能实现两端输出轴的对向转动，能大幅简化紧凑安装空间下的传动链路设计。从实际使用逻辑来看，这套结构的核心用途是把直线驱动件的往复推力，直接转化为两个旋转执行端的反向同步动作，比如在小型物料翻面工位上，两端齿轮可以直接连接夹臂，齿条推进时两个夹臂同步向内收拢完成夹持，齿条回退时夹臂同步向外张开释放工件，省去了额外的同步连杆或者同步带传动环节，传动链的累计间隙更小，动作响应的同步精度更容易控制。设计这套结构的时候，首先要确认齿条的有效行程边界，齿条的齿段长度要匹配两端齿轮的设计转角，避免齿条走到行程端点时出现轮齿脱啮或者顶齿的问题，齿条的导向槽要和安装基座的导轨面做贴合设计，保证齿条往复运动时的直线度，避免因为齿条偏斜导致轮齿啮合卡滞。两端的小齿轮参数要保持完全一致，模数、齿厚、压力角都要做统一匹配，保证齿条移动时两端齿轮的转角完全对称，不会出现两端动作不同步的偏差。中间的齿条导向座要做限位设计，既要限制齿条的上下窜动，也要预留合理的配合间隙，避免滑动阻力过大增加驱动负载。从安装边界来看，整个结构的安装基准是底部的长条基座，基座上预留的齿轮轴安装孔要保证同轴度，两个齿轮的中心距要和齿条的齿面位置做精准匹配，齿轮轴的伸出端可以根据实际负载需求设计成扁位或者键槽结构，方便外接执行件。建模过程中要重点校验轮齿的啮合干涉，尤其是齿条移动到两个极限位置时，要确认轮齿的啮合侧隙在合理范围内，不会出现齿顶碰撞的问题，同时要给齿条的滑动面预留润滑脂的存储空间，延长长期运行的磨损寿命。这套结构没有复杂的异形零件，所有零件都可以通过常规的机加工方式完成制作，加工成本低，后期维护也只需要定期检查轮齿磨损和导向面的润滑状态即可，非常适合用在对安装空间有严格限制、需要同步反向旋转输出的小型自动化工位上，相比传统的锥齿轮换向结构，这套结构的传动效率更高，装配调试的难度也更低，不需要做复杂的齿侧间隙调整就能获得稳定的传动效果。
