齿条小齿轮传动手动压力机结构设计

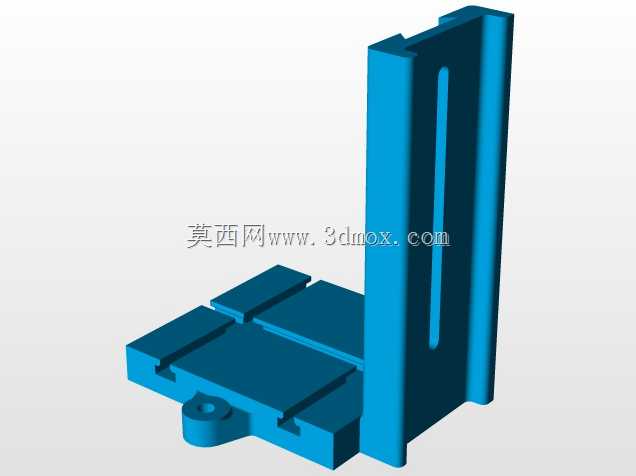

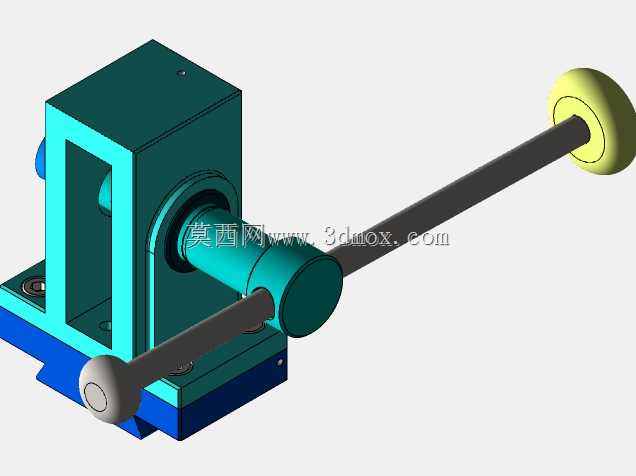

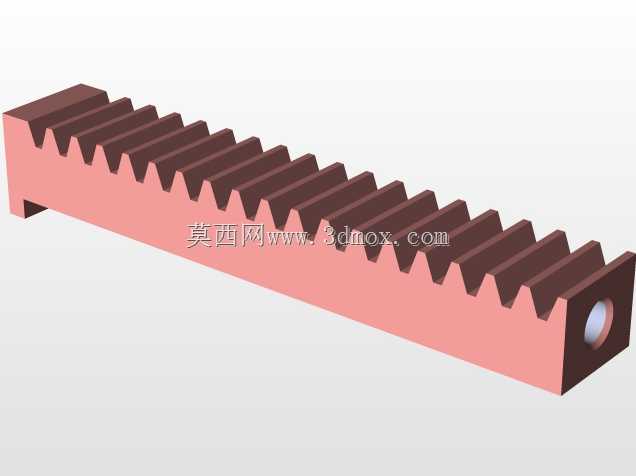

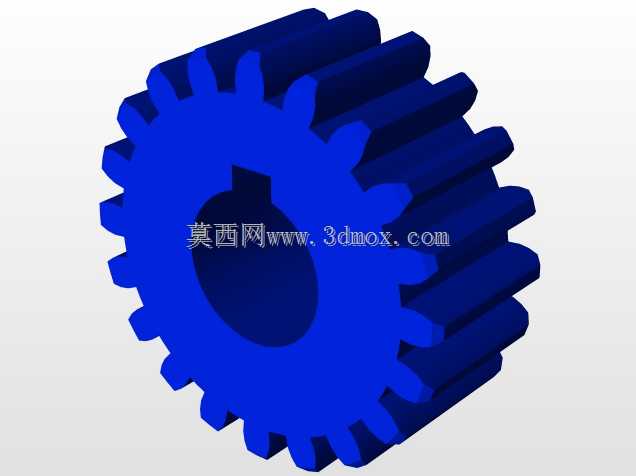

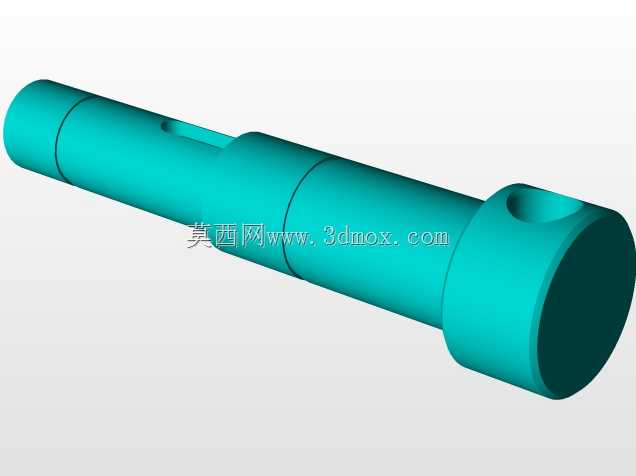

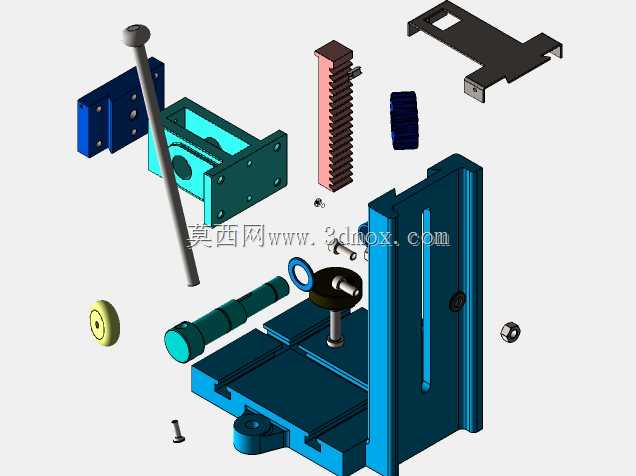

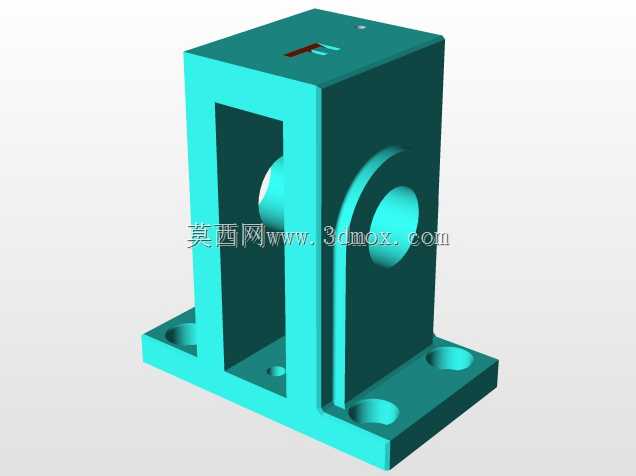

这款手动压力机采用齿条与小齿轮啮合的核心传动结构，在小型零部件压装、五金件校形、薄壁件铆接等工位有着极高的适配性，常见于五金维修工位、小型机加工车间的零散工序、电子组件引脚压合等不需要大吨位输出的作业场景，相比液压、气动类压力设备，它不需要外接动力源，部署灵活，单人即可完成操作，维护成本极低。从结构设计逻辑来看，核心传动副采用圆柱直齿小齿轮与矩形截面齿条啮合，将手轮输入的旋转运动直接转换为压头的直线往复运动，传动链短，机械效率高，没有中间减速或者增力的冗余结构，操作时的力反馈直接，作业人员可以通过手轮的输入力矩精准控制压头输出的压力大小，避免压力过大压损脆性工件。设备的主体支撑采用立式框架结构，后侧的立式导板为齿条提供全程的运动导向，导板上开设的长槽既作为齿条的运动行程限位，也能通过锁紧件调整压头的初始高度，适配不同高度的工件作业需求。底座采用带T型槽的平台结构，方便配套定制工装夹具的安装固定，工件放置时可以通过槽位快速定位，不需要额外搭建支撑结构。从安装边界来看，设备整体占地尺寸较小，不需要做专门的地基固定，直接放置在常规钳工工作台台面即可使用，整机重心集中在底座区域，满行程施压时不会出现侧倾问题。手轮位置设置在机身侧方，操作时人员站在设备正前方即可完成手轮转动、工件取放的全部动作，操作动线短，长时间作业也不容易产生疲劳。齿条的齿面做了硬化处理，长期往复啮合不会出现过早的齿面磨损，压头端部预留了标准的安装接口，可以根据不同作业需求更换平压头、尖头、铆接头等不同作业端头，拓展设备的适用场景。导向部位采用间隙配合的滑动导向结构，日常维护只需要定期在齿条齿面、导向接触面涂抹润滑脂即可，没有复杂的密封件、易损件需要频繁更换。在小吨位压装作业场景下，这种纯机械传动的结构相比其他动力类型的压力机，不存在管路泄漏、电气故障的隐患，在没有气源、电源的野外维修、临时作业场景下也能正常使用，设备的所有零部件都采用常规机械加工工艺即可制作，没有特殊的定制异形件，后期备件更换成本极低。
