齿轮齿条直线传动啮合结构设计

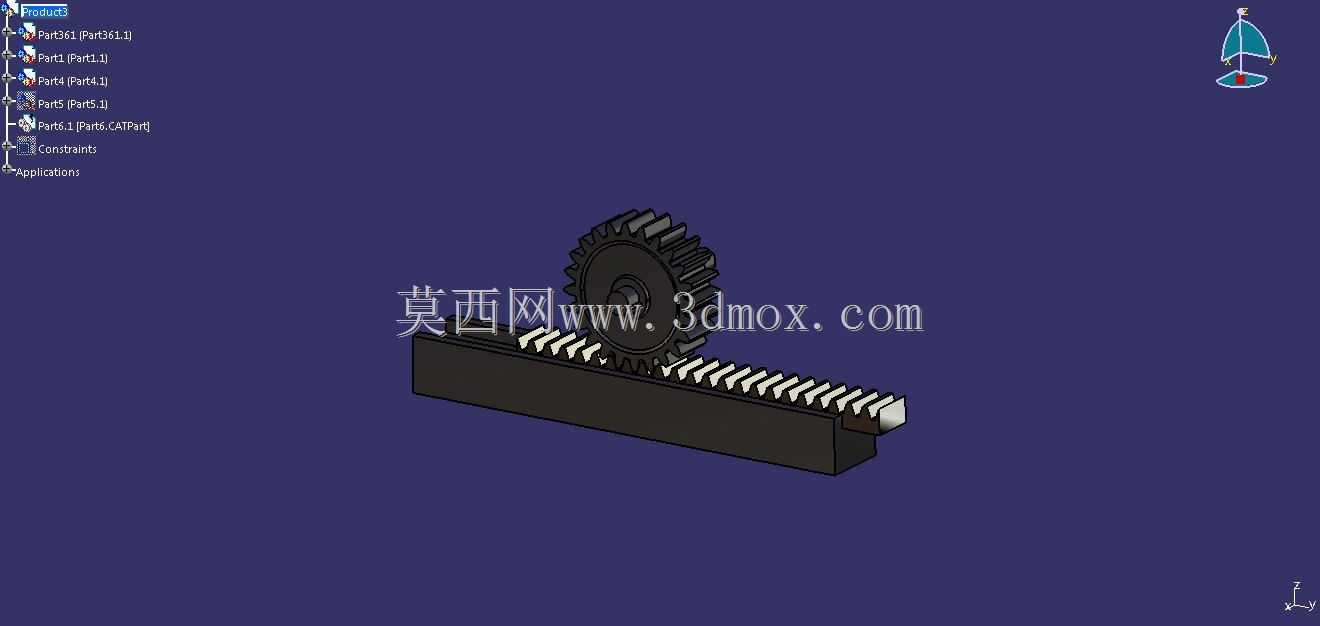

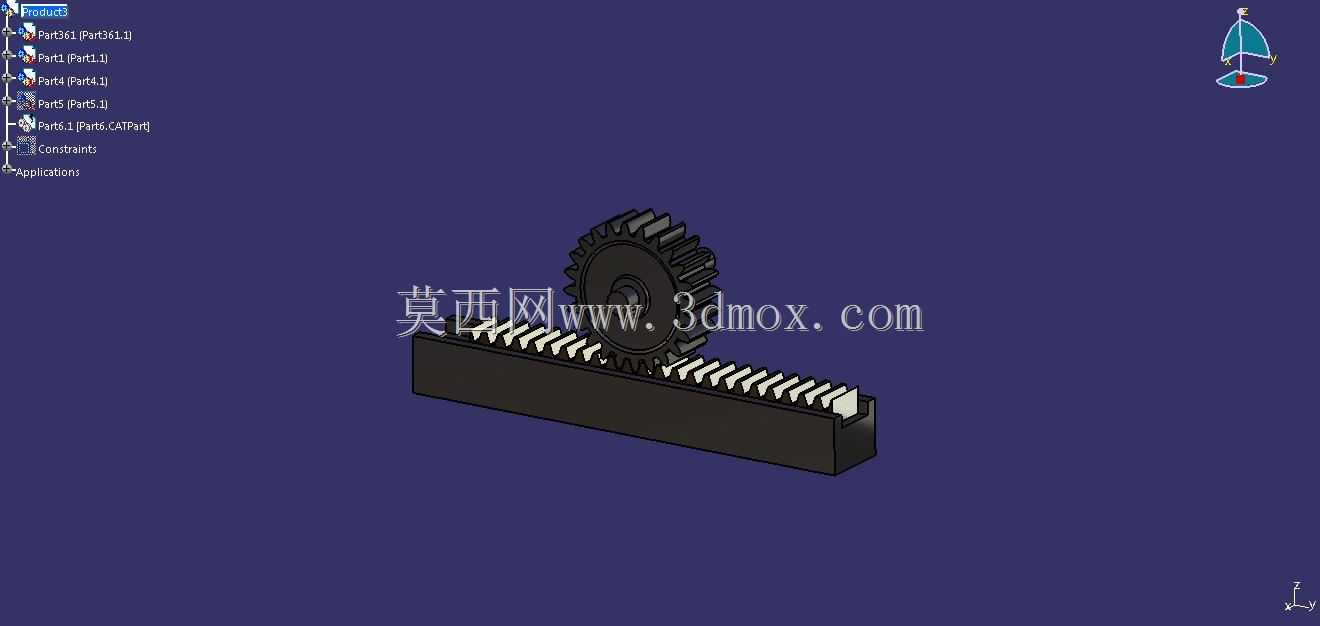

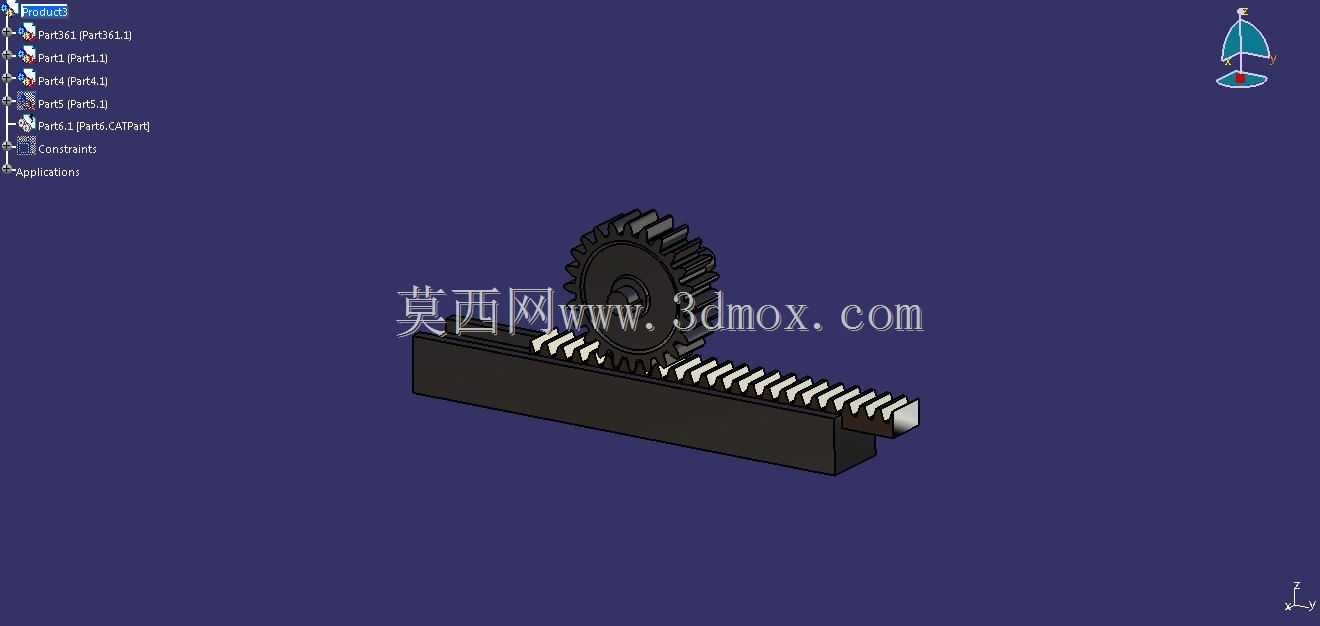

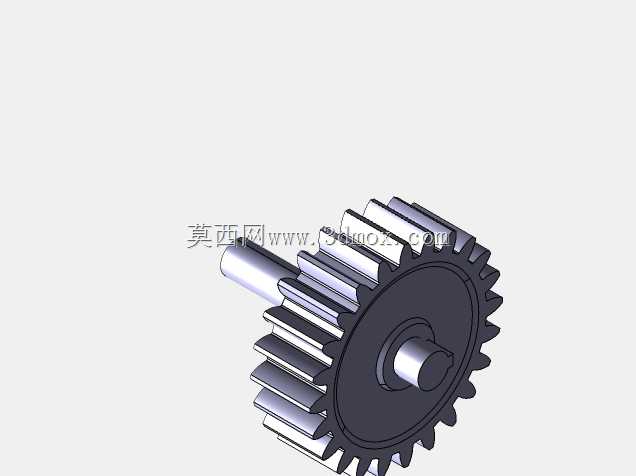

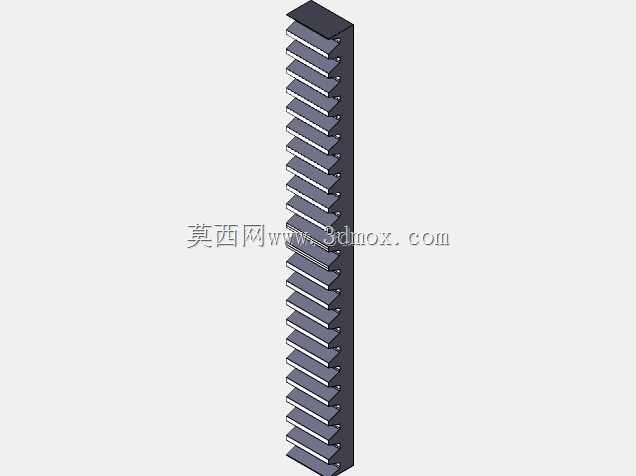

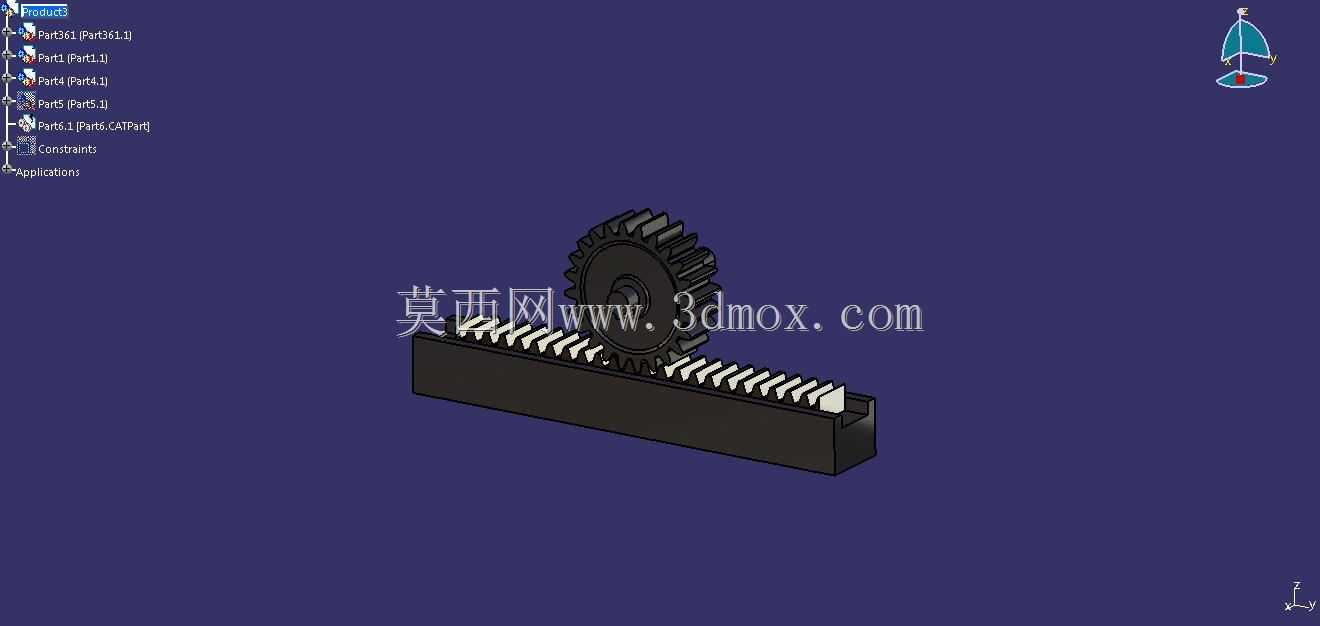

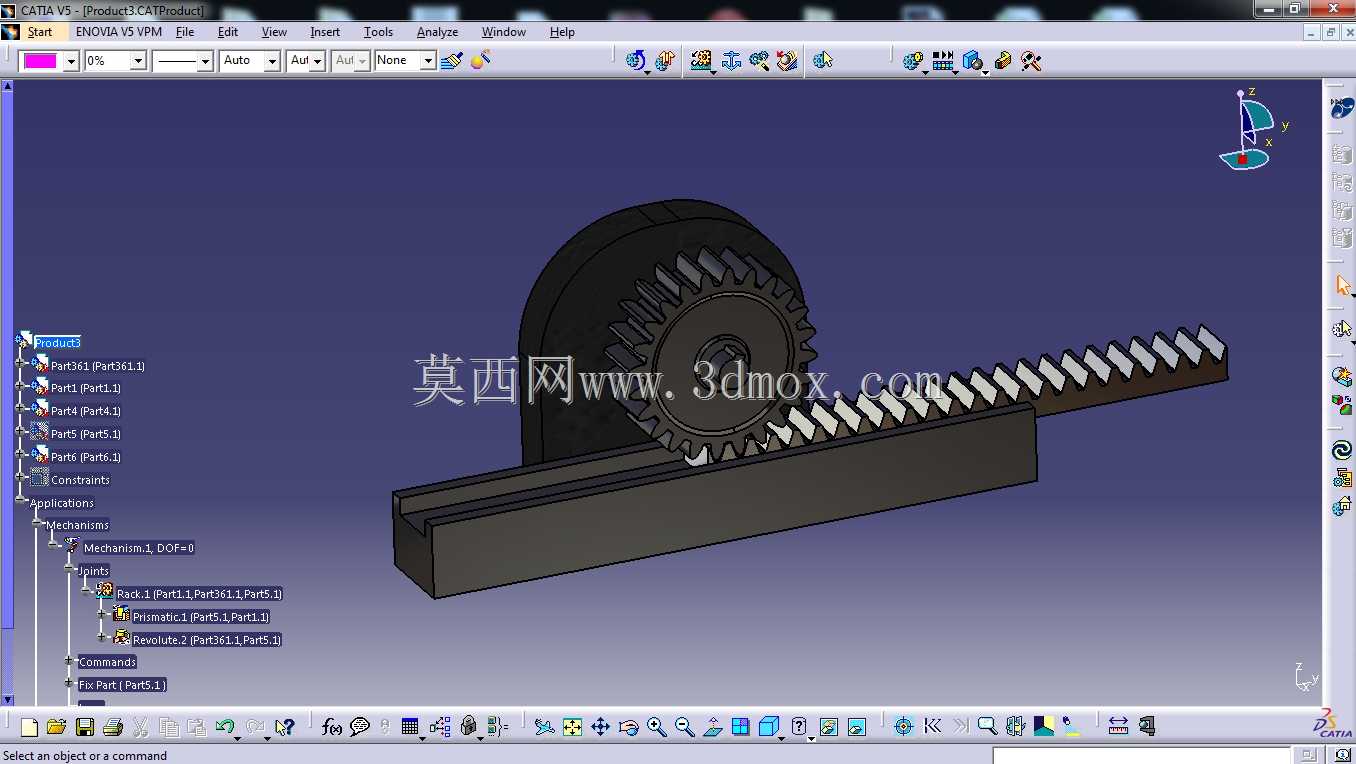

这套齿轮齿条传动结构，是直线往复运动场景里非常经典的动力转换单元，日常在自动化生产线的工件平移工位、机床的进给拖板、升降设备的竖向位移机构、物流分拣线的往复推送机构里都能见到它的身影，核心作用是把齿轮的回转运动平稳转换成齿条的直线运动，也可反向将齿条的直线输入转化为齿轮的扭矩输出，适配很多需要精准直线位移的传动场景。做这套结构设计的时候，首先要卡准安装边界：齿条的安装基面需要保证足够的直线度，齿轮的安装轴要和齿条长度方向保持严格的空间垂直，两者的中心距要严格匹配齿廓的啮合间隙，既不能间隙过大导致传动回程误差超标，也不能间隙过小出现卡齿、磨损加剧的问题。齿形参数选择上，优先选用标准渐开线直齿齿廓，加工难度低、装配适配性强，齿面的啮合接触长度要覆盖全齿宽，避免局部应力集中导致齿面过早磨损。结构上配套了齿条的导向滑槽，齿条嵌入滑槽内做直线滑动，限制齿条除运动方向外的其余五个自由度，保证啮合过程中齿面不会出现偏载，齿轮侧配套了安装支座，预留了轴承安装位，可直接适配标准深沟球轴承支撑齿轮轴，降低转动过程中的摩擦阻力。实际选型应用时，要根据负载大小核算齿面接触强度和齿根弯曲强度，确定合适的模数、齿宽参数，同时要根据需要的直线行程确定齿条的总长度，齿轮的分度圆直径要和驱动端的转速、扭矩参数匹配，保证输出的直线速度、推力满足工位需求。这套结构的运动逻辑清晰，齿轮做定轴回转，轮齿依次和齿条的齿槽啮合，带动齿条沿导向槽做匀速直线运动，反向驱动时齿条的直线移动也能带动齿轮持续回转，传动效率高，传动比恒定，在中低速、中等负载的直线传动场景里可靠性很强，维护也相对简便，只需要定期在齿面涂抹润滑脂降低磨损即可。建模过程中严格按照齿廓生成逻辑做了齿形的精确拟合，还原了啮合过程中的无干涉状态，可直接用于运动仿真验证传动逻辑，也能作为同类传动结构设计的参考模板，辅助工程师快速完成安装位的尺寸校核、结构干涉检查，缩短同类机构的开发周期。
