传感器安装用U型卡接固定支撑座结构

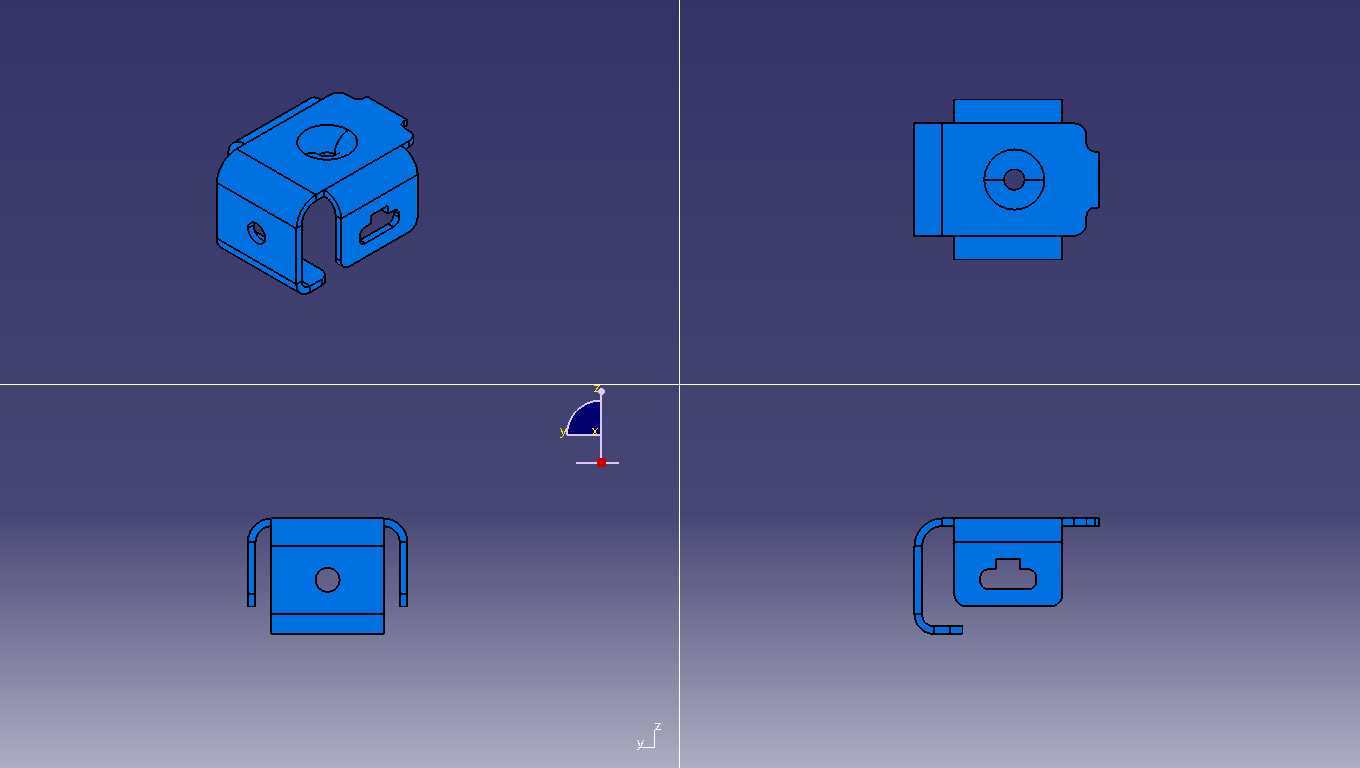

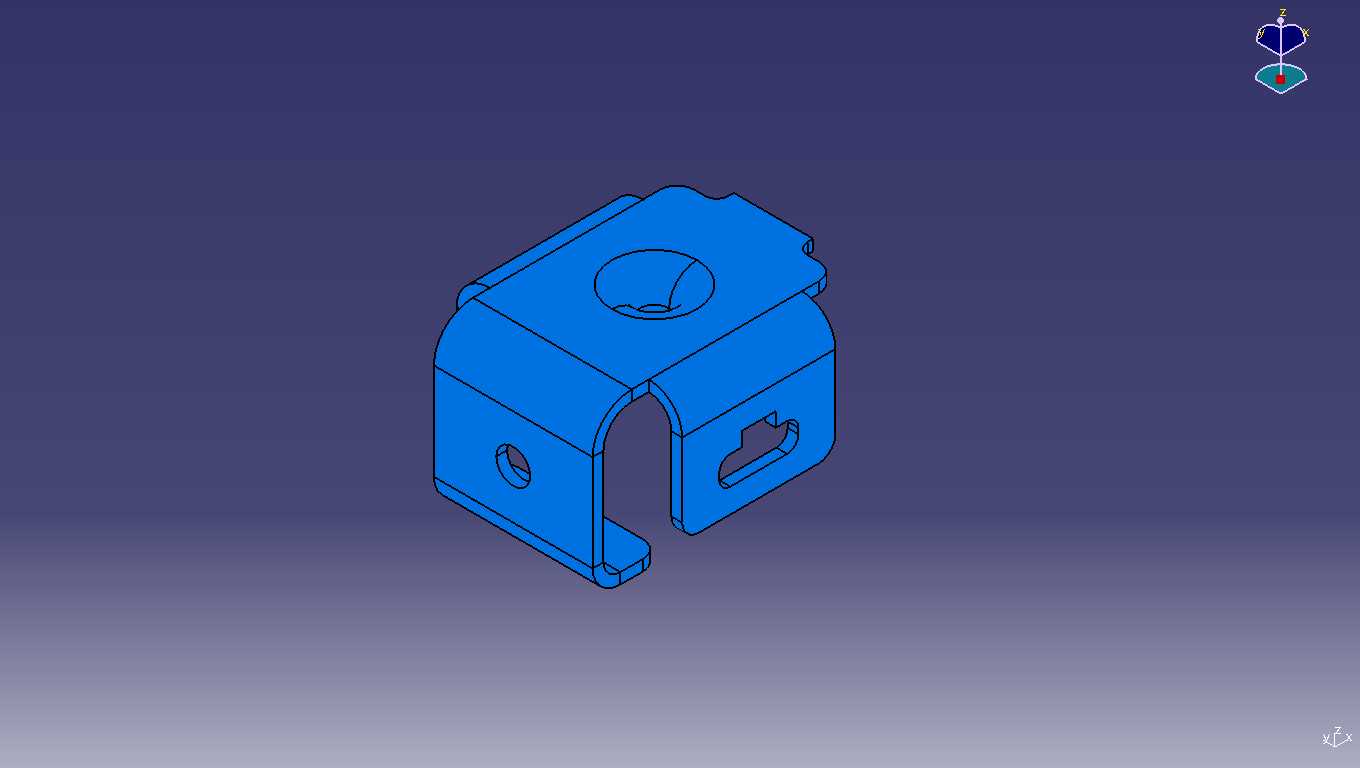

　　在工业传感检测场景中，这类卡接式支撑座是传感器布设环节的核心连接构件，主要承担传感器本体与设备机架、安装型材之间的刚性衔接作用，常见于自动化产线的位置检测、物料到位判断、设备行程限位等工位，适配槽型光电、接近开关类小型传感器的安装固定需求。从结构设计逻辑来看，整体采用U型开口式主体构型，开口侧的卡接槽可直接卡入标准厚度的安装板或型材侧边，无需额外加工长通孔即可实现快速挂装，大幅缩减现场安装的调整工时；主体顶部预留的沉头安装孔用于传感器本体的锁紧固定，沉孔深度可完全容纳螺丝头部，避免螺丝凸起干涉传感器的检测端面，保证检测面与被测物体的距离精度。侧壁开设的异形让位槽，一方面为传感器的出线端预留走线空间，

　　避免线缆被挤压弯折造成信号传输中断，另一方面可作为安装位置的微调观察窗，安装时可透过槽位观察传感器与被测件的相对位置，快速调整到位后再锁紧固定螺丝。主体侧面的通孔为辅助锁紧孔，当支撑座卡入安装位后，可在该孔位拧入紧定螺丝，顶紧安装板侧面，抵消设备运行产生的振动载荷，避免长期运行后支撑座出现滑移、偏转，导致传感器检测位置偏移引发的设备误触发问题。从安装边界维度考量，该支撑座的U型槽宽度适配常规3-5mm厚度的安装板材，整体外轮廓尺寸控制在小型传感器适配范围内，不会占用过多安装空间，在密集布设传感器的工位上，相邻支撑座之间不会出现干涉问题；主体的圆角过渡设计既避免了安装过程中锐边划伤操作人员，也能减少应力集中，提升构件的抗疲劳强度，

　　在设备长期振动的工况下不会出现根部断裂的问题。设计过程中优先考虑了现场安装的便捷性，无需复杂的专用工装，仅用常规内六角扳手即可完成全部安装锁紧操作，卡接结构的预紧力经过合理设计，手动推入即可卡入安装位，同时不会因为卡接过紧导致安装时需要敲击破坏表面防腐层。该支撑座的结构构型也可拓展适配其他小型工业元器件的安装，比如小型气动接头、走线固定座等场景，通过调整顶部安装孔的孔径与位置，即可适配不同规格的元器件固定需求，具备一定的结构通用性。在材质选用的适配性上，该结构既适合采用硬质铝合金加工实现轻量化，也可采用不锈钢冲压成型适配腐蚀工况，或者采用工程塑料注塑成型满足低成本、绝缘安装的需求，不同材质的加工工艺都能适配该结构的成型特点，不会出现结构过于复杂导致加工成本过高的问题。
