小型混凝土搅拌运输车辆三维结构设计

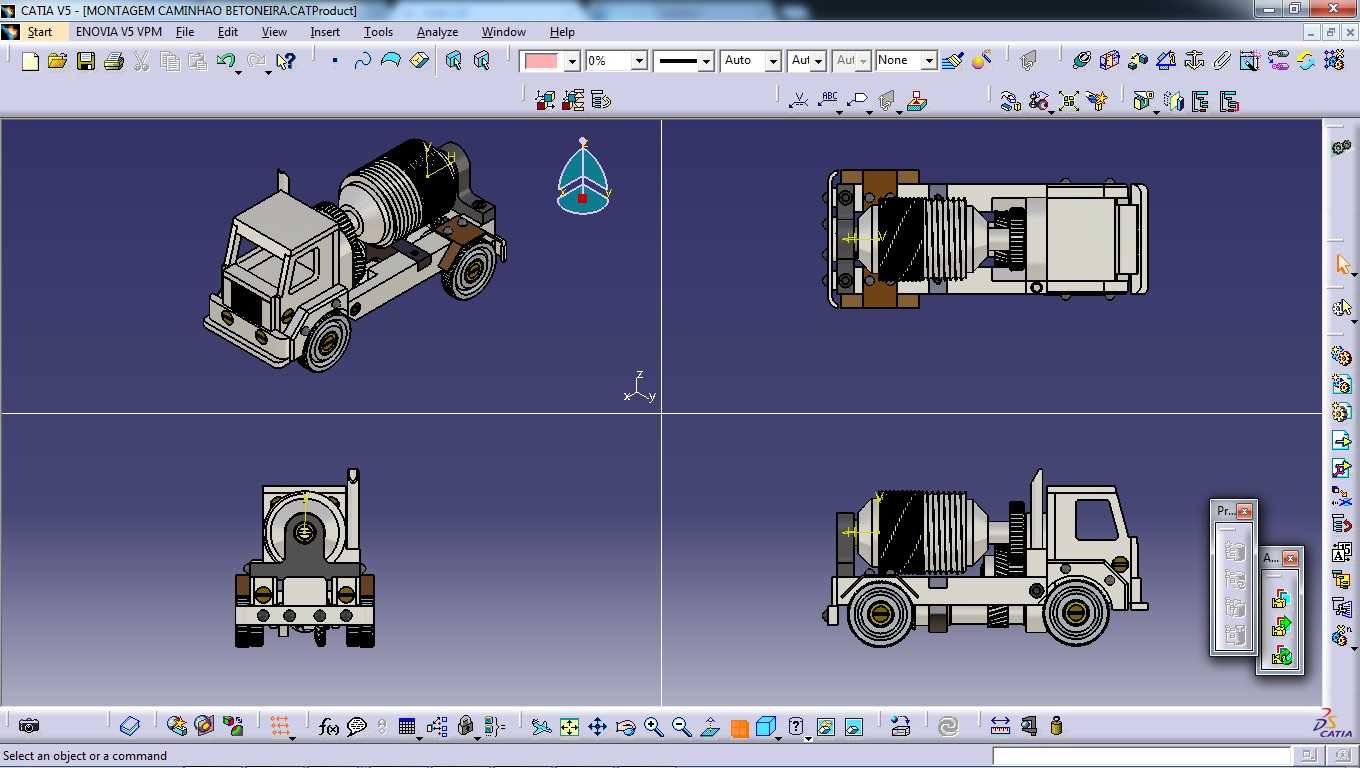

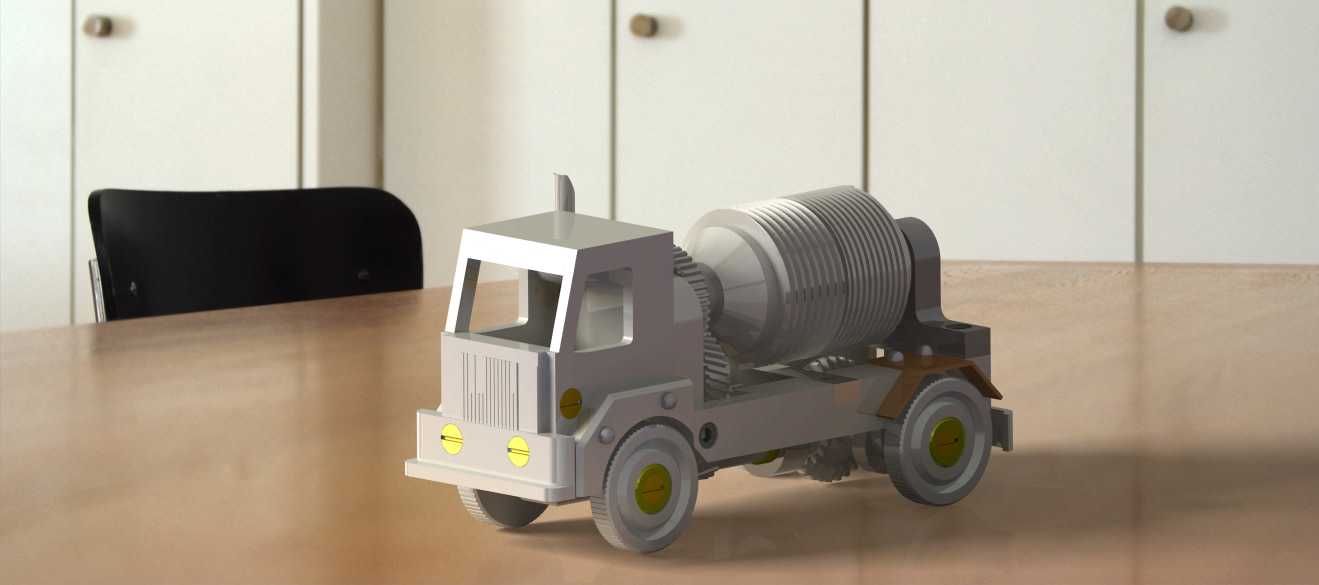

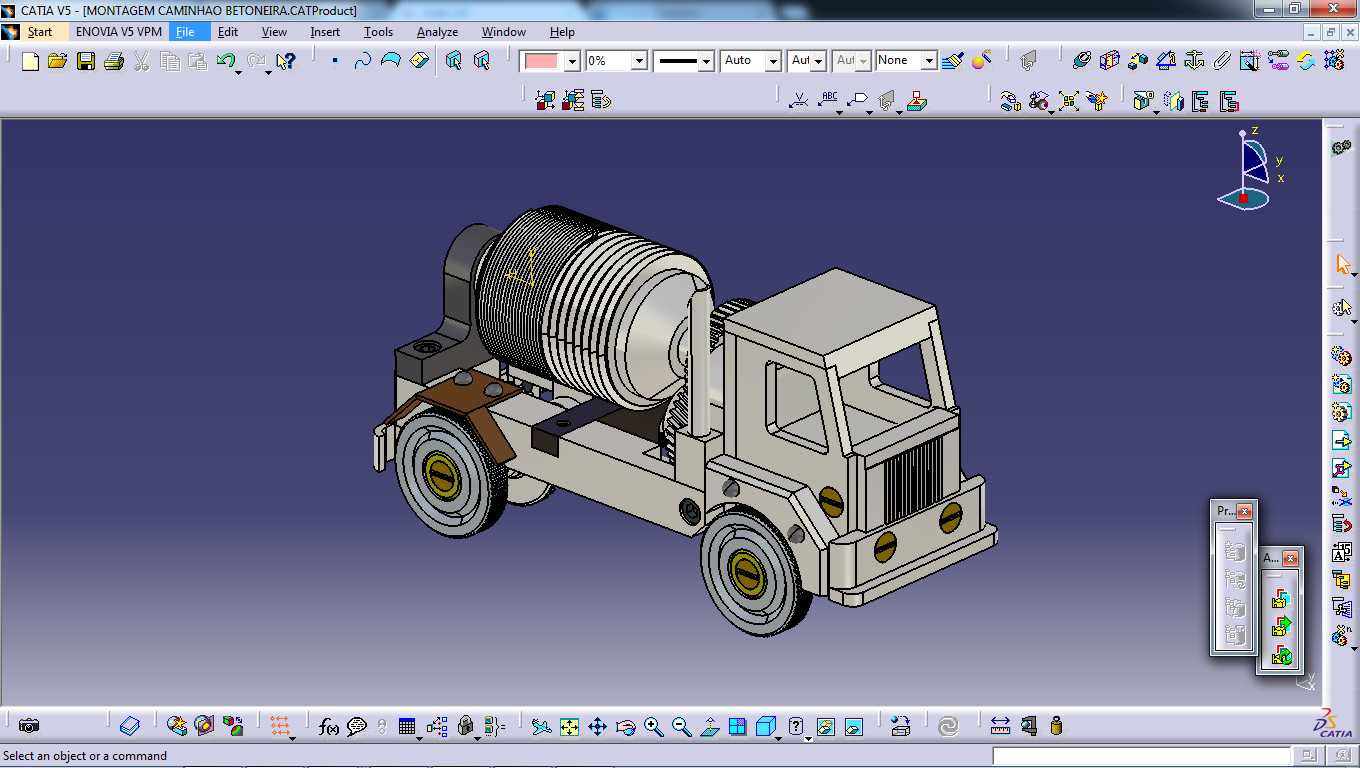

　　在城镇小型基建、乡村道路硬化、民房建造这类作业面狭窄、大型工程车辆无法驶入的施工场景中，小型混凝土搅拌运输车的适配性远高于常规重型搅拌设备，它既能完成短距离的混凝土物料转运，也能在作业点持续搅拌避免混凝土离析，保障浇筑作业的连续性。这款模型还原的小型搅拌车，整体结构围绕窄路通行、小吨位作业的需求搭建，底盘采用短轴距设计，转向轮的最大转角预留了足够的转向余量，能在宽度不足四米的乡村巷道、施工便道内完成掉头与停靠，不会因为车身过长剐蹭周边围挡或建筑结构。从结构布局来看，驾驶室采用平头短舱设计，尽可能压缩前端占用的长度空间，将更多轴距留给后方的搅拌罐体安装位；罐体采用前倾式安装布局，进料口设置在罐体后上方，出料槽延伸至车尾侧方，

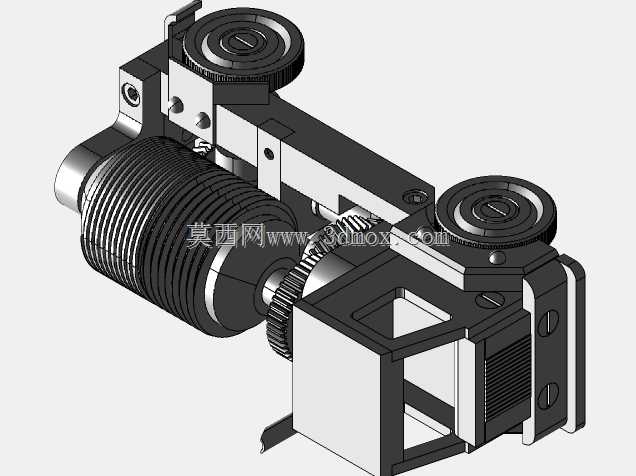

　　作业时无需额外调整车辆停靠角度，就能对准小型浇筑设备的受料口，减少现场挪车的频次。罐体的支撑结构采用前后两点式托轮设计，前端通过连接法兰与减速传动机构相连，后端由两组对称布置的托轮承托罐体滚道，既保证罐体转动时的同轴度，也能承载满载混凝土时的径向载荷，避免长期运转出现罐体下沉、偏磨的问题。传动系统的布局贴合底盘空间，动力从底盘取力口输出后，通过链传动机构传递至罐体前端的减速组件，不需要额外布置复杂的液压管路，结构更紧凑，后期维护时拆解检修的操作空间更充足，适合小型施工队伍的日常维保需求。罐体内部的螺旋叶片采用变螺距设计，进料区段螺距更大，能快速将倒入的物料导入罐体内部，搅拌区段螺距收窄，提升物料翻滚搅拌的均匀度，

　　出料区段螺距再次调整，配合罐体反转就能快速将混凝土导出，减少罐内残留的余料量。车身侧面预留了防护栏的安装位，后轮上方设置了挡泥结构，车尾的出料槽设计为可折叠式，行驶状态下可以向上翻起固定，减少整车的外廓尺寸，避免在窄路通行时剐蹭障碍物。从安装边界来看，整车的最高点位于罐体顶部的进料口位置，整车宽度控制在两米以内，能顺利通过乡村常见的限宽墩，最小离地间隙适配非铺装路面的通行需求，不会因为路面凸起剐蹭底盘的传动部件。这款模型的结构还原覆盖了实际作业中的核心功能点，从底盘的轴距匹配、罐体的安装角度，到传动机构的布置、出料结构的设计，都贴合小型工程场景的实际使用需求，建模时对各个部件的装配间隙做了还原，比如托轮与滚道的配合间隙、

　　转向机构的活动余量、罐体与驾驶室的安全间距，都参考了实际小型搅拌车的设计参数，能直观呈现这类设备的结构逻辑，也能作为同类小型专用车辆结构设计的参考，帮助设计人员快速理解窄体小型搅拌车的布局思路，在做同类产品改型设计时，可以直接参考其空间分配逻辑，调整轴距、罐体容积来匹配不同的作业吨位需求，避免出现部件干涉、通行能力不足的设计问题。
