机加工用回转式重型台虎钳结构

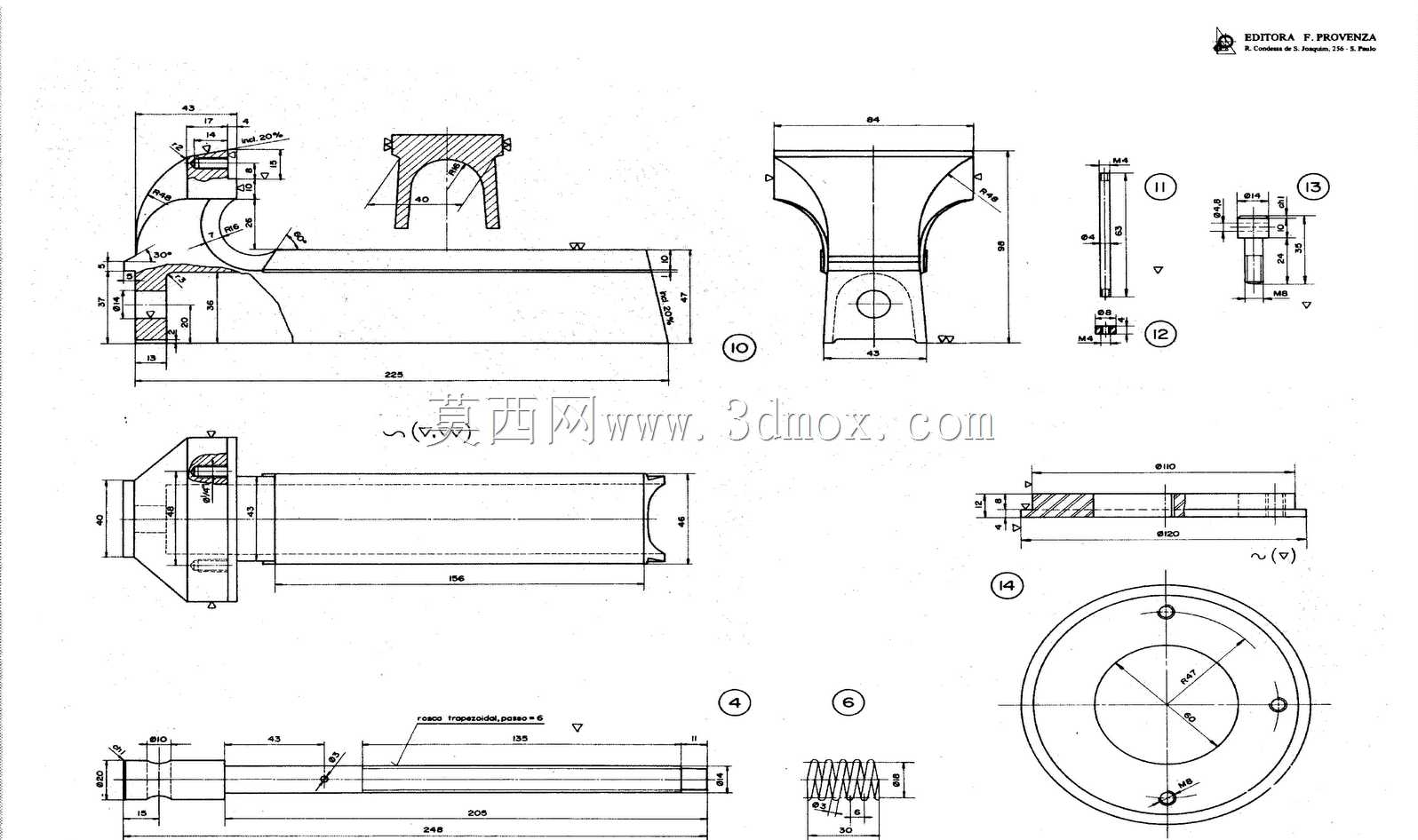

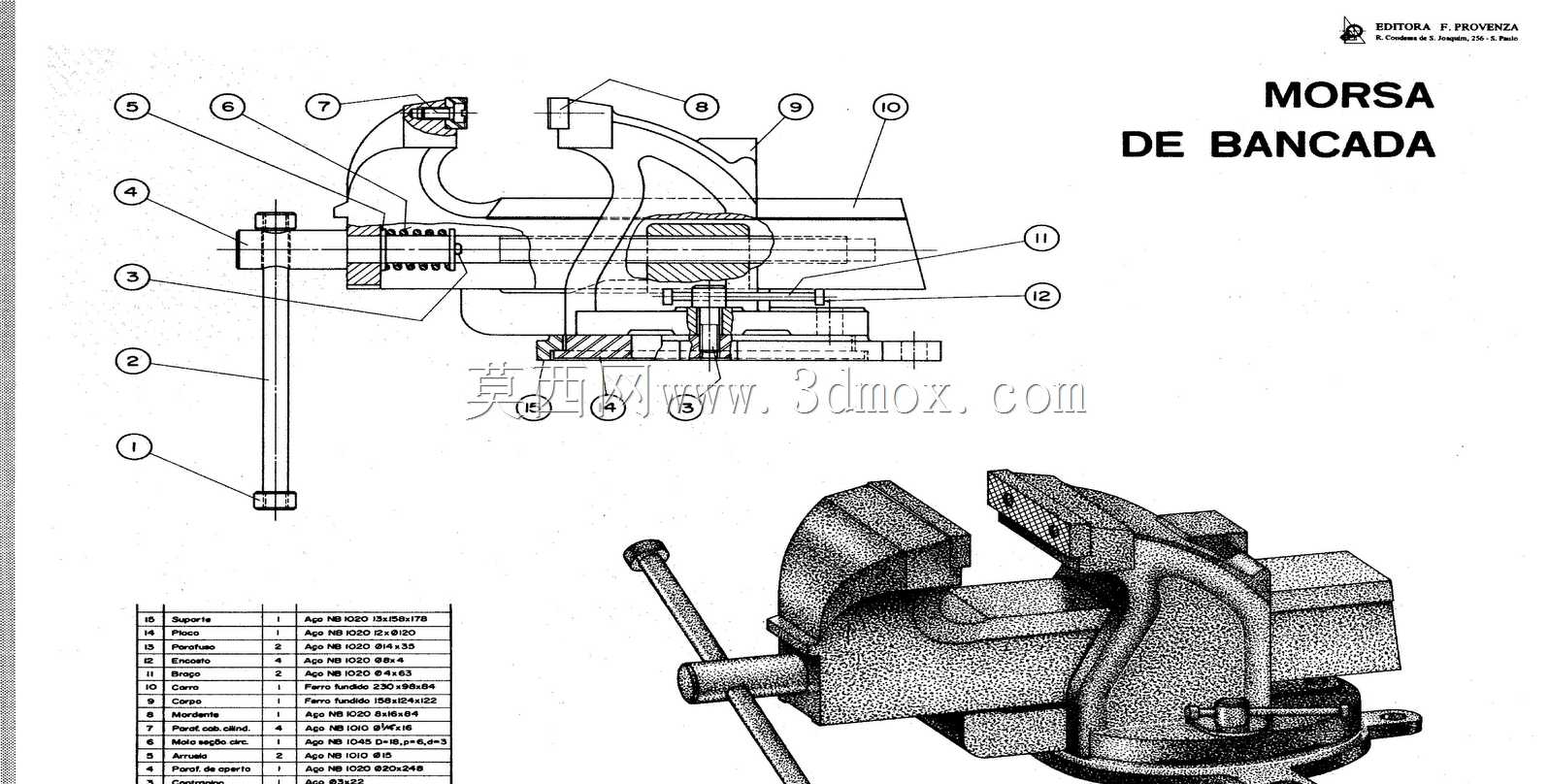

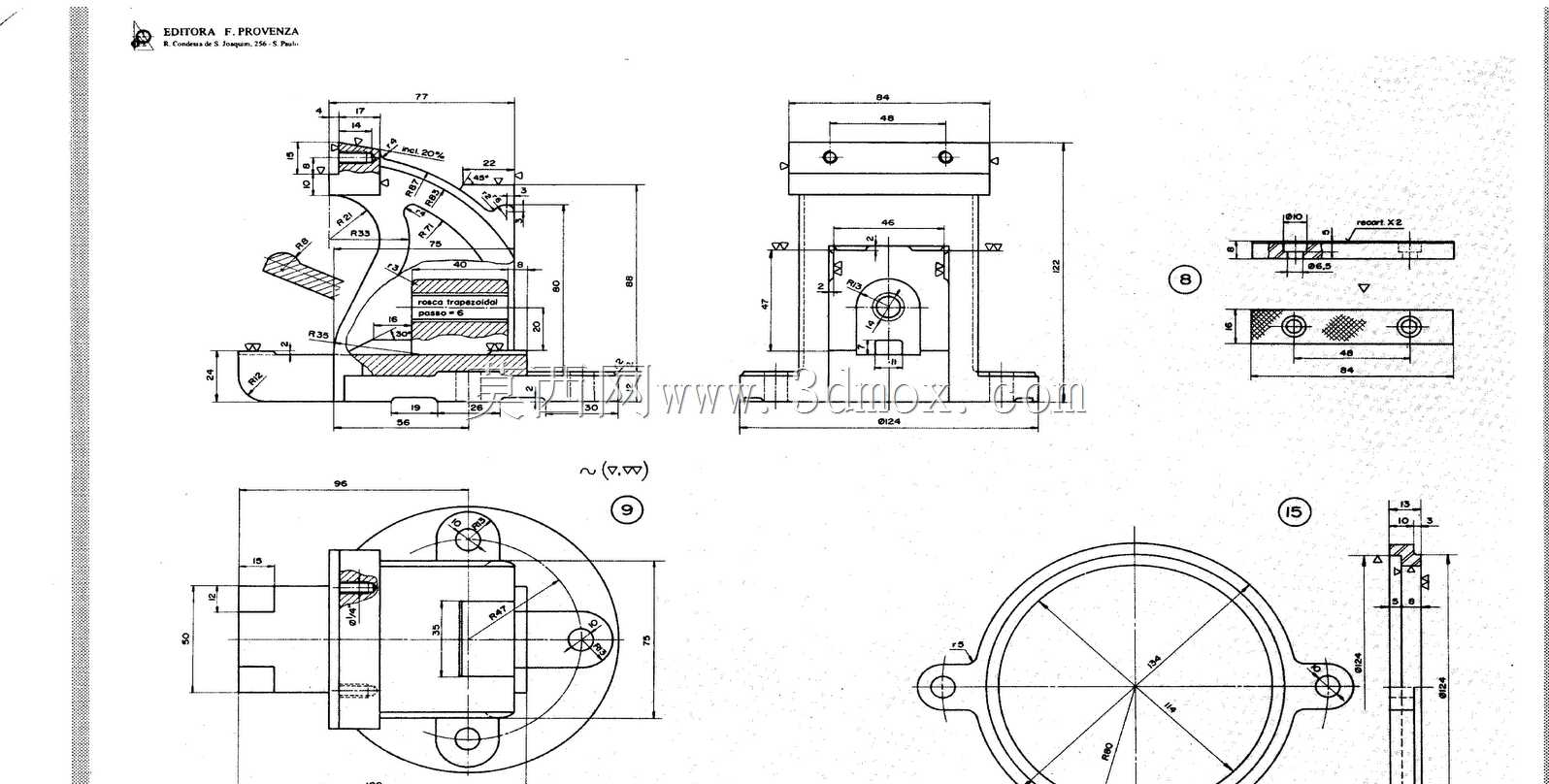

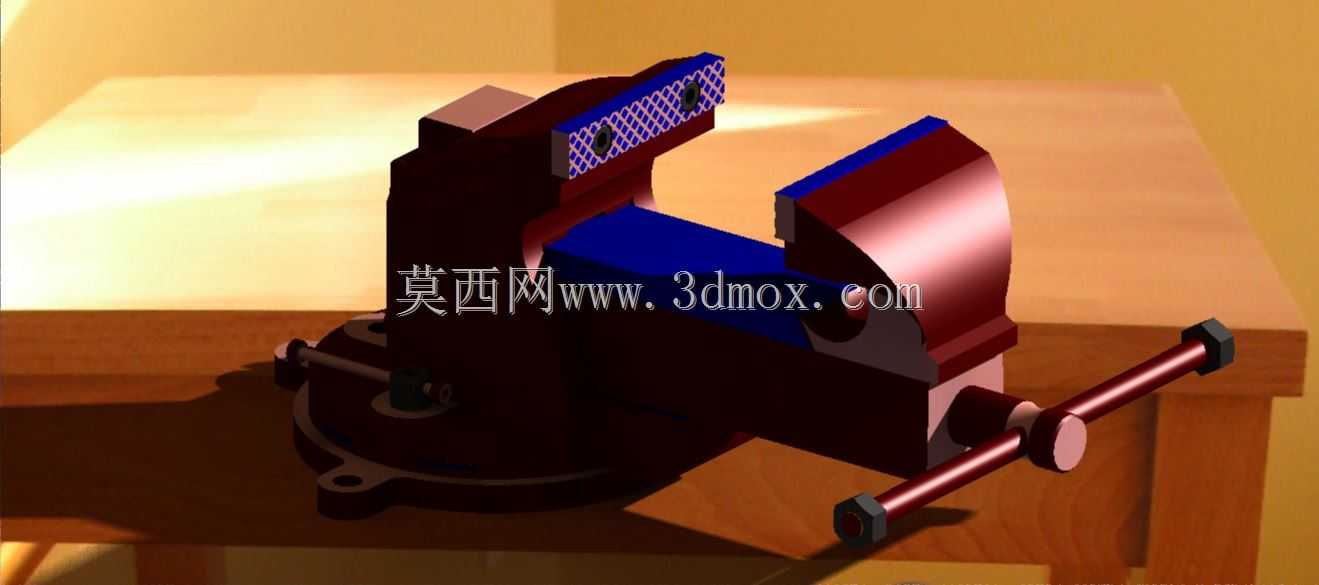

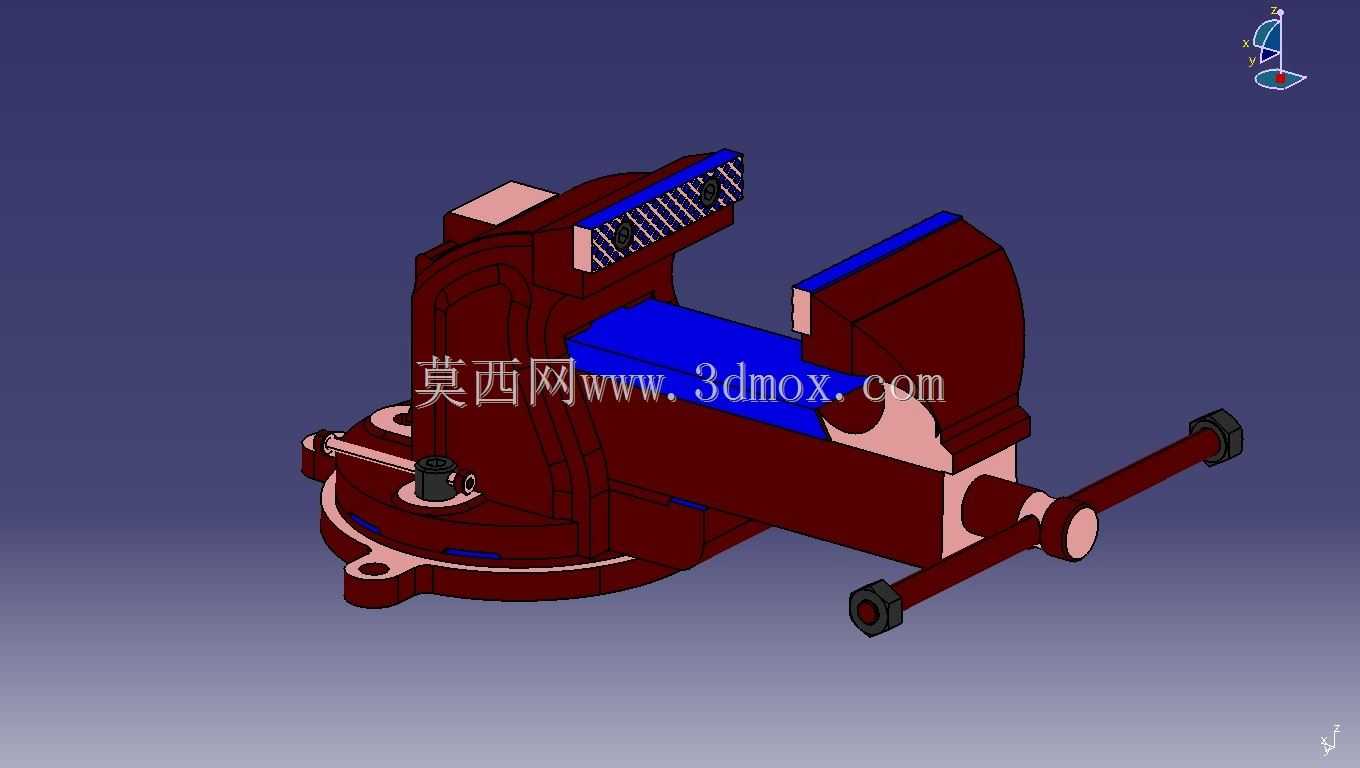

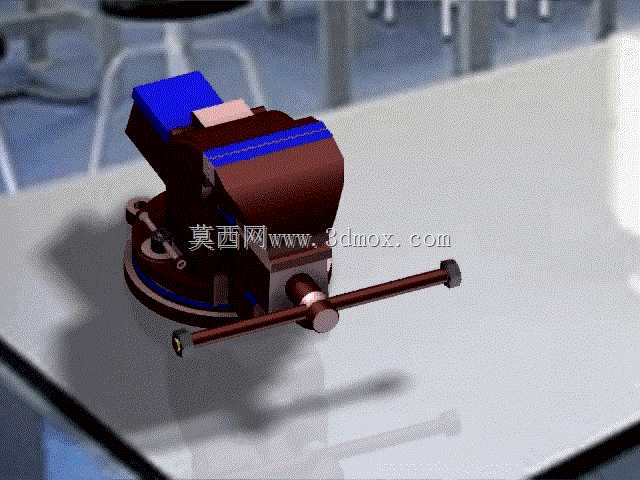

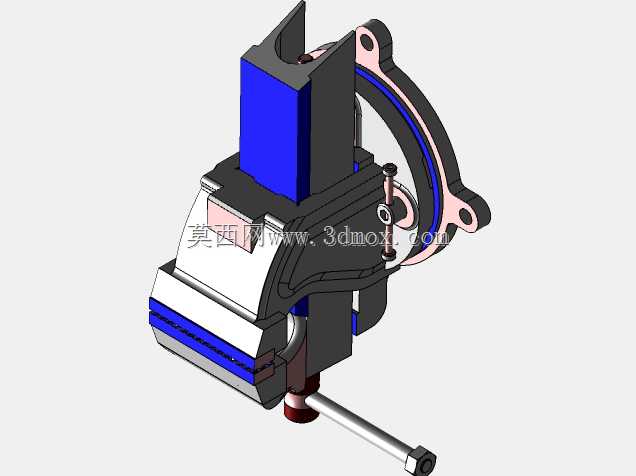

在常规金工实训、机加工工序的工件装夹环节，台虎钳是工位上出现频率最高的通用装夹器具，不管是钳工錾削、锉削、锯切的手工操作，还是小型零件的钻孔、攻丝、去毛刺工序，都需要依靠台虎钳提供稳定的夹持力，避免工件在受力过程中出现位移、窜动，影响加工精度甚至引发操作风险。这款台虎钳采用回转式底座设计，底座与钳身的连接部位设置了锁紧结构，松开锁紧手柄后钳身可沿水平方向360度旋转，调整到合适的操作角度后扳动手柄即可完成锁止，能适配不同朝向的加工操作需求，不用反复挪动工件或是调整操作人员站位，在多工序交叉作业的工位上能有效减少辅助操作时间。钳体部分采用铸铁材质的主体结构，保证整体刚性的同时具备较好的减震性能，活动钳身与固定钳身的配合面经过研磨处理，滑动过程顺畅无卡滞，夹持面设置了交叉防滑齿纹，加持金属毛坯件时能提供足够的摩擦力，避免工件受轴向力时滑脱；钳口位置预留了可更换软钳口的安装槽，针对表面精度要求高的精加工工件，可以更换铜质或者铝质软钳口，避免装夹过程中在工件表面留下压痕，损伤已加工表面。传动部分采用梯形丝杠结构，相比普通三角螺纹具备更好的传力性能，自锁性能可靠，加持工件后不会因为加工过程中的振动出现丝杠回退、夹持力松弛的问题；丝杠端部设置了加长的摇动手柄，操作人员施加较小的力就能获得足够的夹持扭矩，手柄两端做了滚花处理，操作时不易打滑。安装层面，底座设置了三个对称分布的螺栓安装孔，可以通过T型螺栓直接固定在钳工工作台或者机床辅助工作台上，安装边界适配常规宽度的钳工台台面，不会出现超出台面边缘、固定不稳的问题；整体结构的尺寸比例符合人体工程学要求，钳口高度适配操作人员坐姿操作的手臂高度，长时间进行手工操作时不易产生疲劳。从设计逻辑上看，这款台虎钳没有多余的冗余结构，所有部件都服务于稳定装夹的核心功能，活动钳身的导轨间隙可以通过侧边的调节螺钉进行调整，长期使用出现磨损后可以通过调节补偿间隙，避免钳口上翘、夹持精度下降的问题，整体维护难度低，适合生产车间、实训场地这类高频使用的场景。
