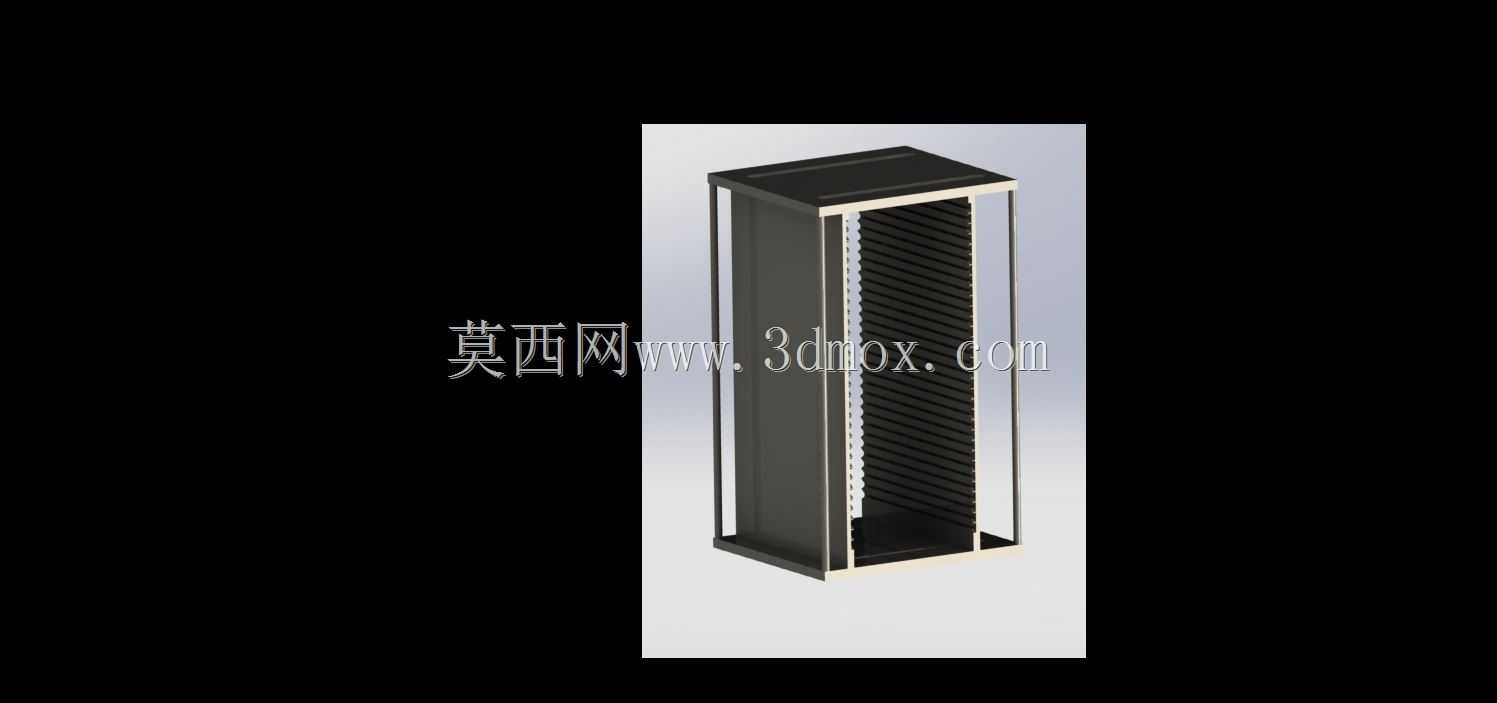

适配CIMS与PCB板安装的工业机箱承载架

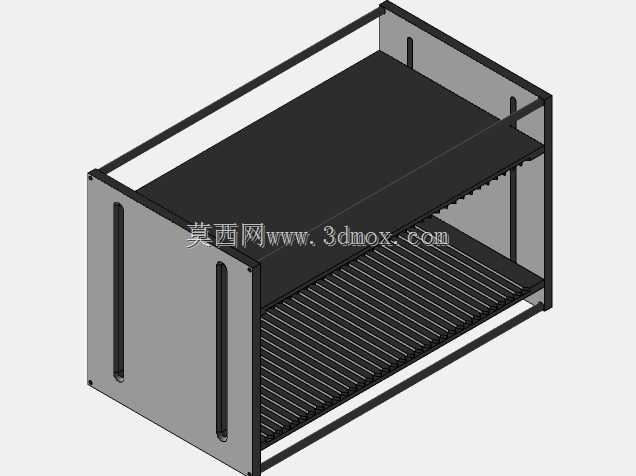

这款承载架主要面向工业控制机箱内部的板卡安装场景设计，可同时兼容CIMS板卡与常规Pannel PCB卡的安装固定需求，在工业控制柜、嵌入式工控设备、测试工装台架等场景中均可适配使用。从结构设计来看，整体采用框架式拼接结构，外侧设置两根竖向长槽型安装位，可直接与机箱侧壁的预装导轨配合实现快速推入定位，无需额外设计转接固定件，能有效缩减现场装配的工序时长。架体分层设置两层承载区域，下层采用等间距栅格状承托结构，栅格间距经过匹配计算，可在承托PCB板底部的同时预留足够的散热通风间隙，避免板卡工作时热量积聚影响元器件运行稳定性；上层为整面平板式承托面，可放置尺寸更大的CIMS板卡或配套的转接模块，两层之间的预留高度满足常规板卡的接插件插拔操作空间，不会出现空间干涉导致的装配困难。设计过程中充分考虑了安装边界的适配性，架体整体外形尺寸匹配标准19英寸工业机箱的内部安装空间，侧边安装槽的孔位间距符合通用工控机箱的安装孔位标准，可直接替换同规格的老旧板卡架，无需对原有机箱结构进行二次打孔改造。架体的框架边缘均做了折边强化处理，在板材厚度有限的前提下提升整体结构刚性，长期承重状态下不会出现承托面下弯变形的问题，栅格结构的承托条采用等宽等厚设计，受力均匀分布到两侧框架上，单根承托条的承重可满足常规工业PCB板的重量要求，不会出现局部断裂的情况。在实际使用中，该架体可根据板卡的实际安装需求调整层间的固定位置，适配不同高度的板卡安装，两侧的竖向长槽同时兼具导向功能，板卡推入过程中可顺着槽位精准对齐背板接插件，避免人工对位偏差导致的接插件插针弯折损坏。架体的所有外露边缘均做了钝化处理，没有尖锐毛刺，装配操作时不会划伤操作人员手部或板卡表面的线路，整体结构无多余冗余设计，在满足安装承载功能的前提下尽可能压缩自身占用空间，为机箱内部的走线、散热风道预留足够空间。
