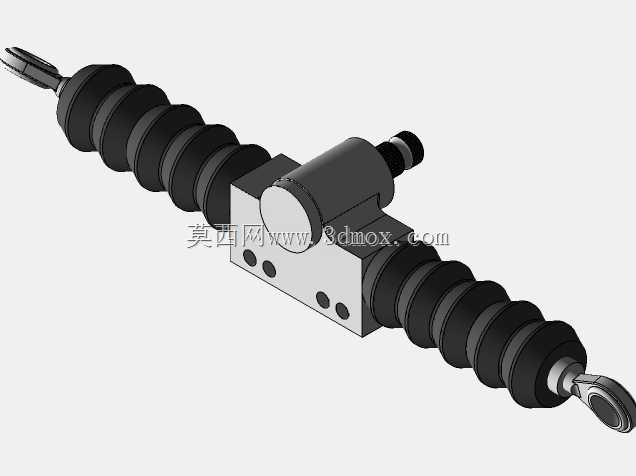

商用车重型转向齿条齿轮传动结构

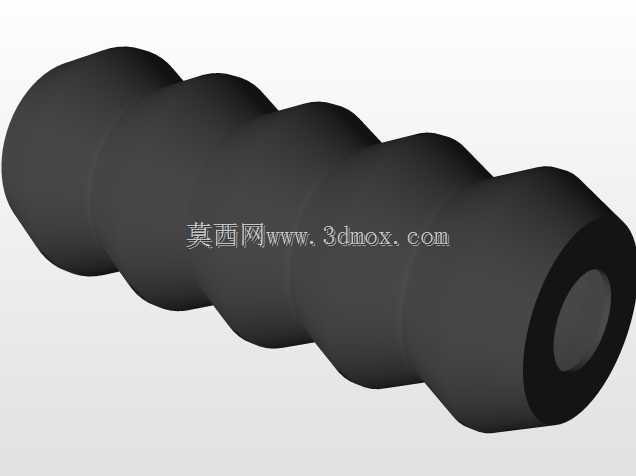

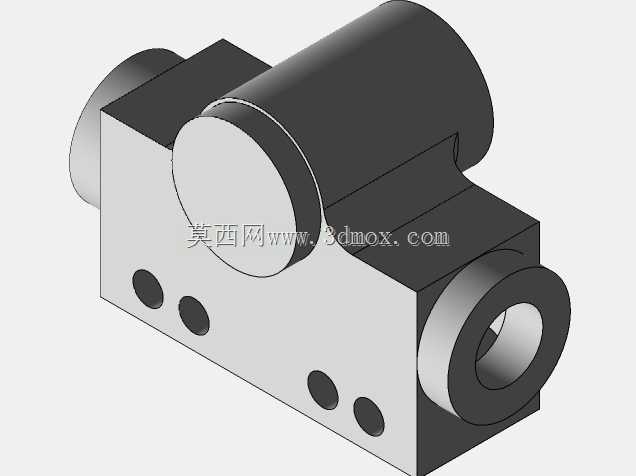

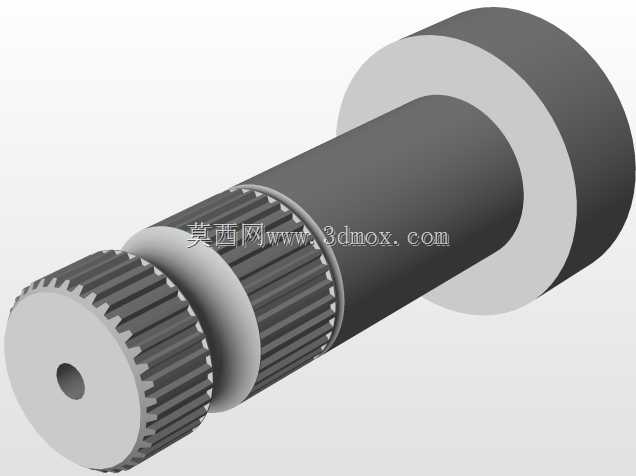

该转向传动结构主要适配总质量12吨以上的重型商用车、工程作业车辆的转向系统，在非道路重载矿用车辆、重型载货汽车的前桥转向布置中应用广泛，相比轻型乘用车的转向机，该结构需要承受更大的前轮冲击载荷与转向反力，因此在结构强度设计上做了针对性强化。从功能特性来看，这套齿条小齿轮结构将转向管柱输入的旋转运动，通过齿轮齿条啮合转化为横向直线运动，直接带动转向横拉杆拉动前轮完成转向动作，相比循环球式转向结构，传动路径更短，转向响应滞后量更小，同时啮合间隙可通过壳体上的调整机构进行补偿，长期使用磨损后无需整体拆解即可调整啮合预紧力，降低维保工作量。设计过程中优先考虑了重载工况下的结构可靠性，齿条采用变齿距设计，中间位置啮合齿厚更大，匹配车辆直线行驶时的高频冲击载荷，两端齿距渐变，保证大角度转向时的传动平顺性；齿条外部的波纹防护套采用耐油橡胶材质，卡箍固定在壳体与拉杆端部，可阻挡路面泥沙、扬尘进入啮合副，避免磨粒磨损，同时适配齿条全行程的伸缩变形，不会出现拉伸开裂或挤压褶皱的问题。安装边界方面，中部壳体设置四个对称的螺栓安装孔，可直接固定在前桥对应的转向机安装支架上，安装面的平面度公差控制在0.1mm以内，避免壳体安装后出现变形导致齿轮齿条卡滞；两端拉杆的球头销锥度与尺寸匹配重型车转向节的锥孔规格，无需额外加工转接件即可完成装配，齿条的总行程覆盖重型车前轮最大转向角的位移需求，不会出现转向到极限位置时齿条脱出壳体的问题。建模过程中对啮合齿面做了接触应力校核，保证在额定转向载荷下齿面接触应力低于材料许用值，壳体的加强筋布置在安装孔与齿轮轴座的连接位置，可承受转向反力带来的弯矩，避免壳体出现开裂变形，齿轮轴的输入端设置密封轴承，既可以支撑齿轮轴的旋转，也能防止壳体内部的润滑脂泄漏，保证啮合副长期处于良好润滑状态。
