小齿轮齿条式四轮转向底盘结构设计

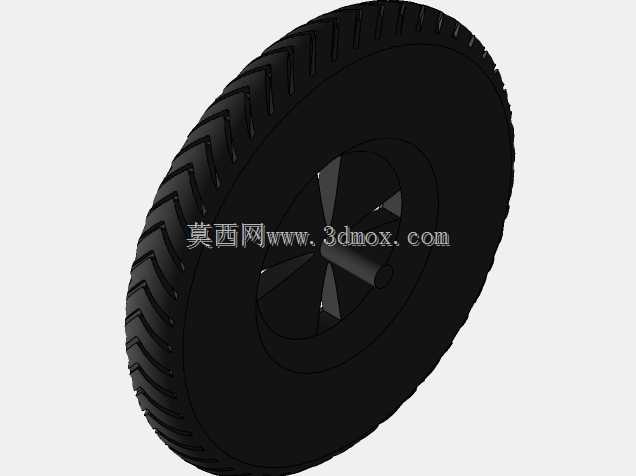

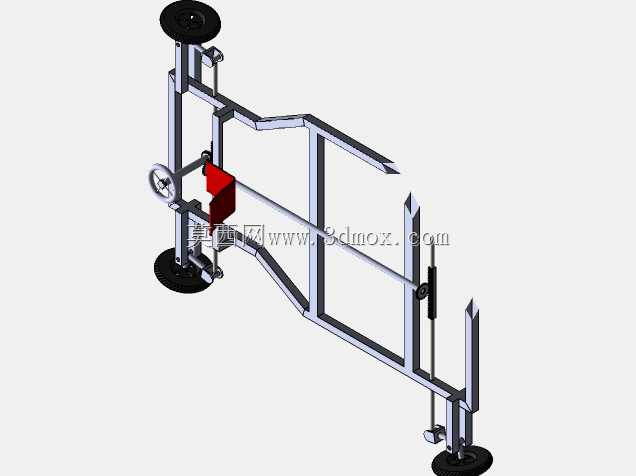

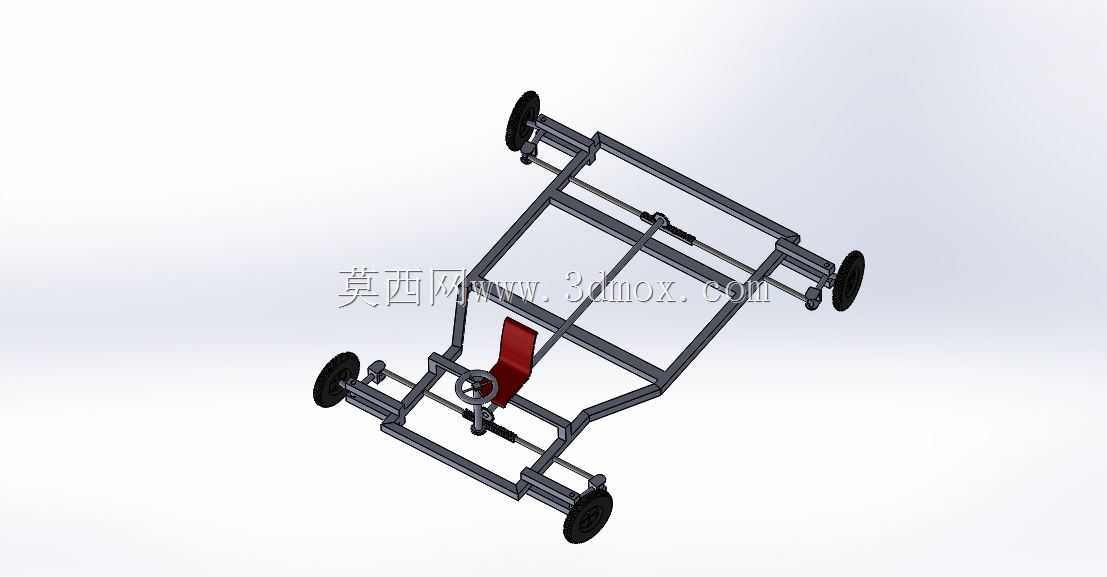

该转向结构主要适配小型低速作业载具、园区巡检代步车、场地内短途转运设备的底盘开发场景，区别于传统前轮转向结构，四轮同步转向的设计能大幅缩小车辆转弯半径，在狭窄仓储通道、密集作业园区、狭小试验场地内，可实现更小范围的转向调姿，减少反复倒车调整的操作频次，提升狭小空间内的通行灵活性。整套结构以矩形钢管焊接成型的框架式车架作为承载基体，车架前后端对称布置转向桥结构，中间通过横向传动拉杆连接前后转向节的摆臂，将方向盘端输入的转向动作同步传递至四个车轮的转向节，保证前后轮偏转角度匹配，避免转向过程中出现轮胎侧滑异常磨损的问题。转向输入端采用小齿轮齿条式转向系统，方向盘的转动通过转向柱传递至小齿轮，带动齿条做横向直线位移，齿条两端分别连接前桥转向拉杆与后桥同步传动杆，实现前后轮的反向偏转转向，相比传统连杆式转向结构，齿轮齿条的传动间隙更小，转向响应更直接，路感反馈更清晰，同时结构更紧凑，占用底盘布置空间更小。车架中部预留了驾驶位安装区域，可适配简易座椅、操纵踏板的安装固定，车架两侧的纵梁预留了动力单元、储能模块、载货平台的安装孔位，可根据不同使用场景拓展搭载对应的功能模块。从安装边界来看，四个车轮的轮距、轴距参数可根据实际载荷需求在基础结构上做等比例调整，转向节的主销后倾、内倾参数在建模阶段已做匹配优化，保证转向后方向盘可自动回正，降低驾驶操作强度。转向拉杆的长度设置了可调结构，装配时可通过调整拉杆长度校准四轮定位参数，抵消加工焊接过程中产生的尺寸误差，保证四个车轮的转向角度符合阿克曼转向几何要求，不同转角下各车轮均做纯滚动运动，降低行驶阻力与轮胎损耗。整套结构的受力路径清晰，转向过程中地面的冲击载荷通过车轮传递至转向节，再经拉杆、齿条传递至车架本体，框架式车架的矩形管截面可有效分散冲击载荷，避免应力集中导致的结构变形，适合低速非道路场景下的载具底盘开发使用，建模过程中已对各运动部件做干涉检查，全行程转向过程中无部件碰撞、运动卡滞的问题，可直接用于后续的工程出图、样机试制环节。
