方形机架式18650锂电池组承载固定结构

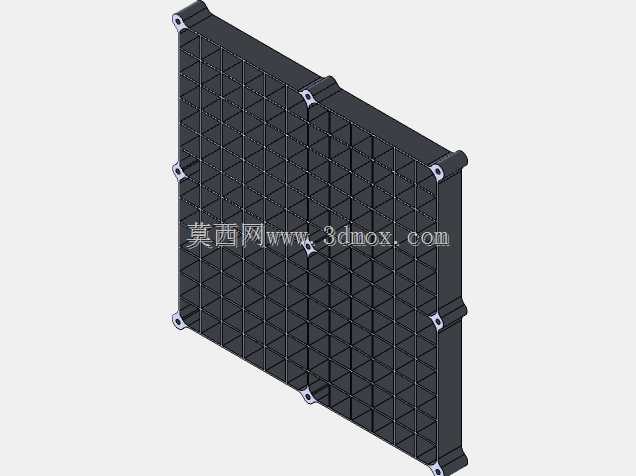

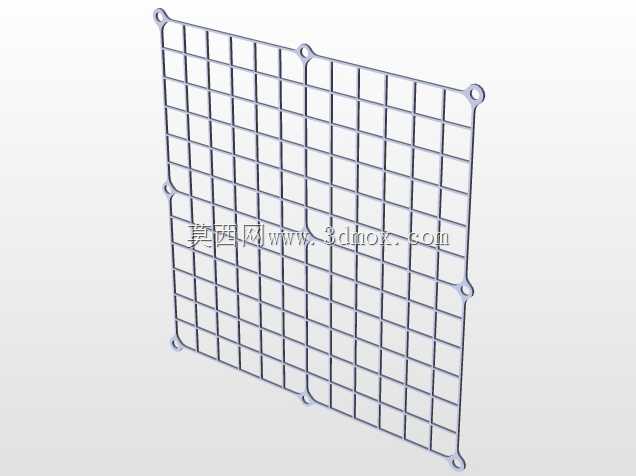

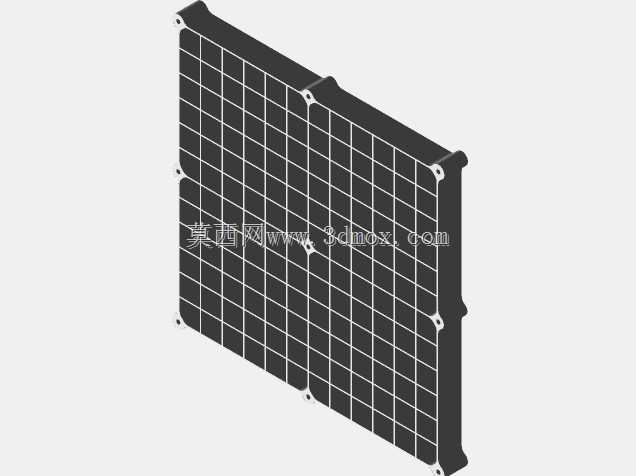

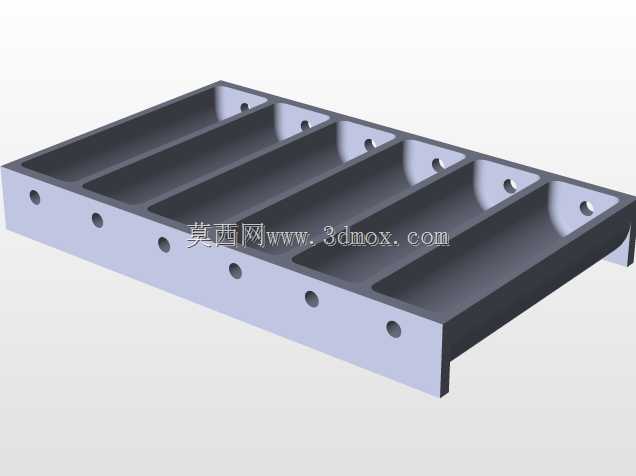

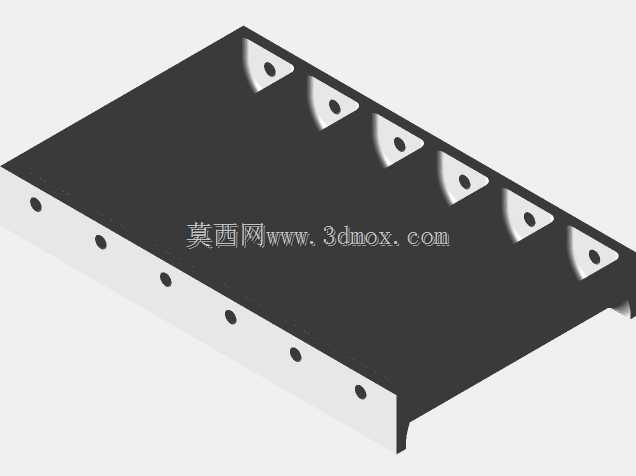

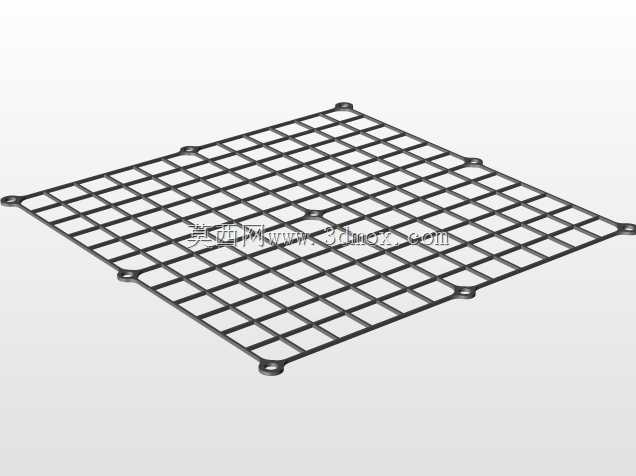

在户用储能、便携式移动电源、低速电动车动力包、小型UPS后备电源这类需要批量集成18650圆柱锂离子电池的场景中，单体电池的排布、固定、绝缘隔离是结构设计阶段必须优先落地的核心环节，直接决定整组电池的运行安全性与后期维护便捷性。这款承载结构采用对称方形机架式设计思路，整体为规整的方形平板式框架，框架边缘预留了统一规格的安装孔位，可直接通过标准镀锌螺钉固定在电池仓的安装基准面上，安装边界贴合常规方形电池仓的内部尺寸，不需要额外做切割或适配修改，能直接嵌入对应规格的电池模组腔体中。框架内部采用网格化筋条做单元格分隔，每个单元格的内径严格匹配18650圆柱电池的外径公差，整架可紧凑容纳144支独立的18650锂离子电池，筋条的壁厚经过绝缘间隙校核，能将相邻单体电池完全物理隔开，避免电池在长期使用中因为膨胀、位移发生外壳直接接触，从结构层面降低过热连锁反应的触发概率。区别于传统焊接式电池组的不可拆设计，这款结构的每个单元格端口都预留了适配空间，可兼容可调式接触弹簧与螺钉锁紧两种端子连接方案，对于不擅长电池组焊接作业的集成人员十分友好，不需要专用焊接设备就能完成单体电池的串并联组装。结构本身采用可重建的模块化设计逻辑，每个单元格为独立的限位腔体，没有采用灌封或焊接的一体式固定方式，后期运维过程中如果出现单支电池性能衰减或故障，不需要拆解整组结构就能直接对故障单体进行访问、提取与更换，大幅降低后期维护的时间成本与物料损耗。端子端口的尺寸经过适配校核，可容纳标准规格的镀锌螺钉完成端子锁紧，结构上预留了保险丝的安装位，可在端子与电气导轨之间安装对应规格的保险丝，当回路出现过流情况时可及时熔断切断电路，为整组电池提供过流保护。框架整体的筋条布局采用三角加强结构，在保证单元格分隔精度的同时提升了整体结构强度，即使在车载这类存在持续振动的应用场景中，也能保持每个电池单元格的位置精度，避免长期振动导致的端子松动、接触不良问题。
