直布罗陀SC-GRSRA直角筒架夹具结构

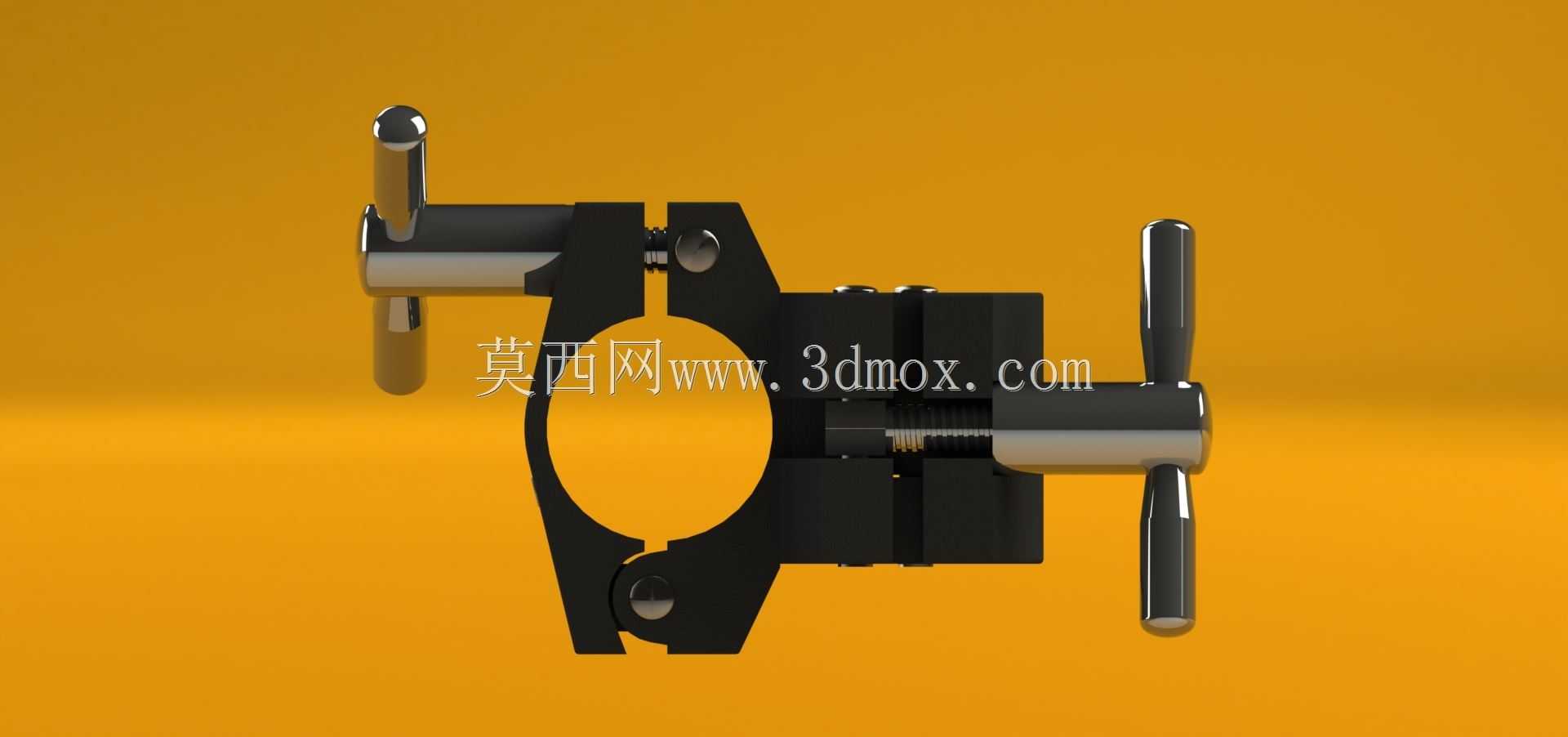

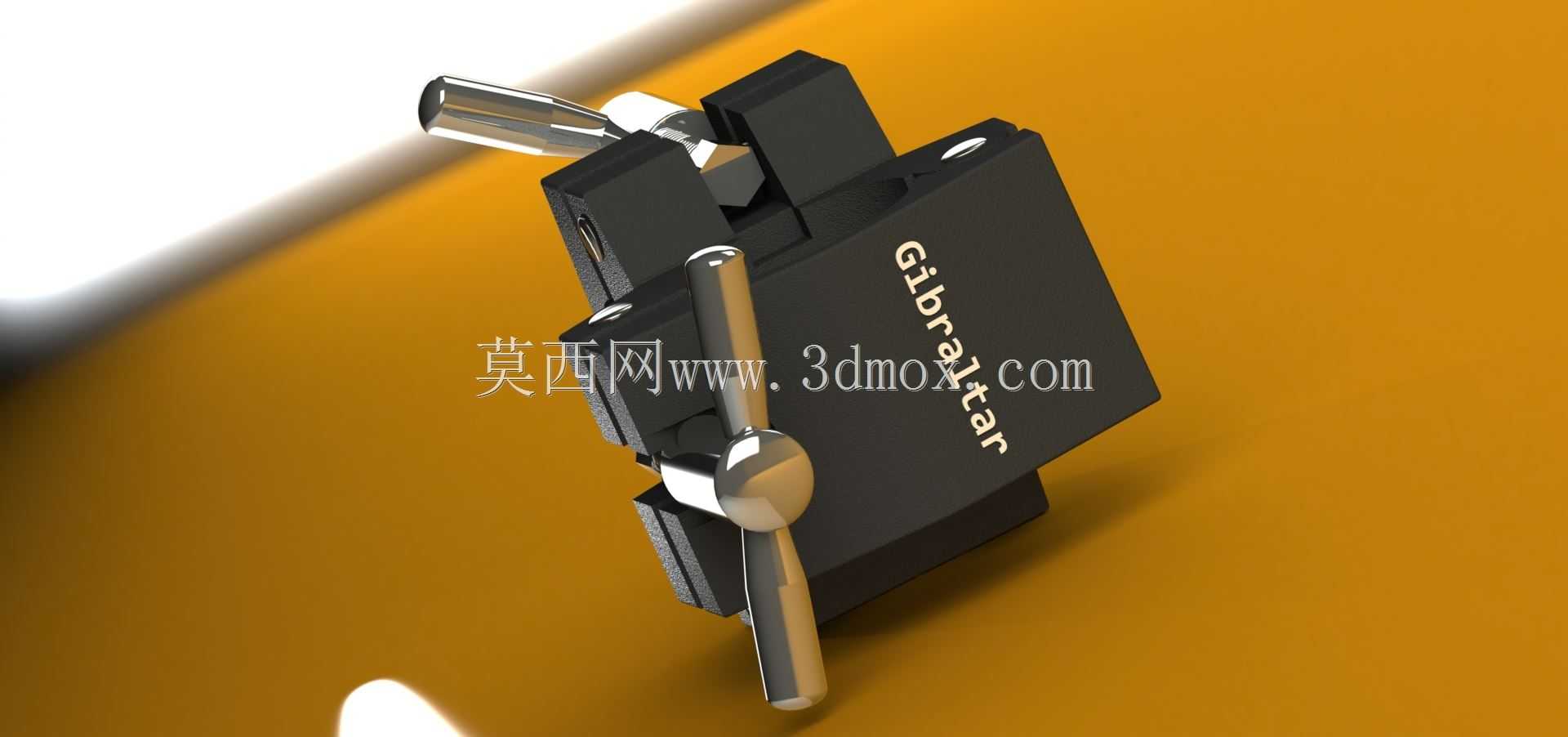

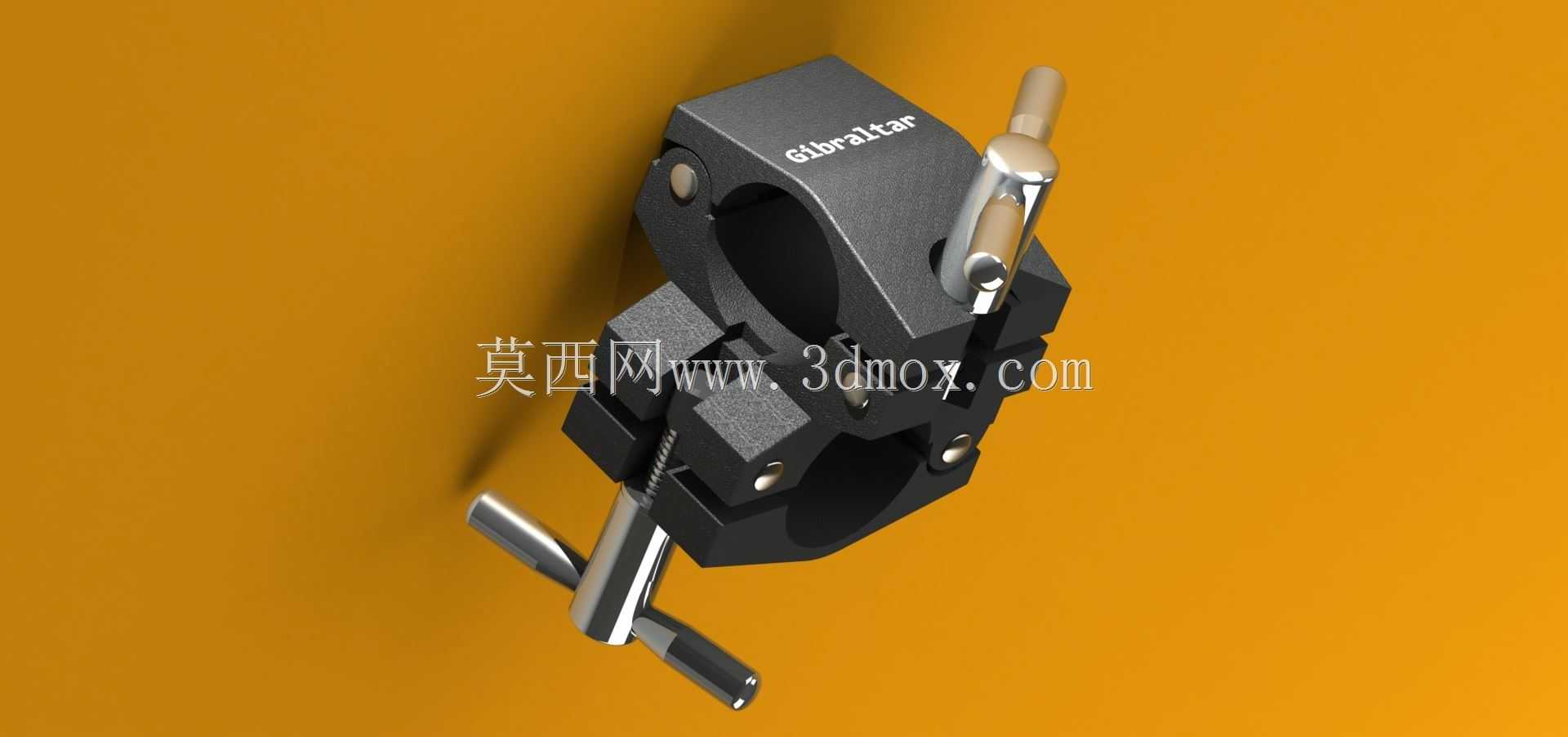

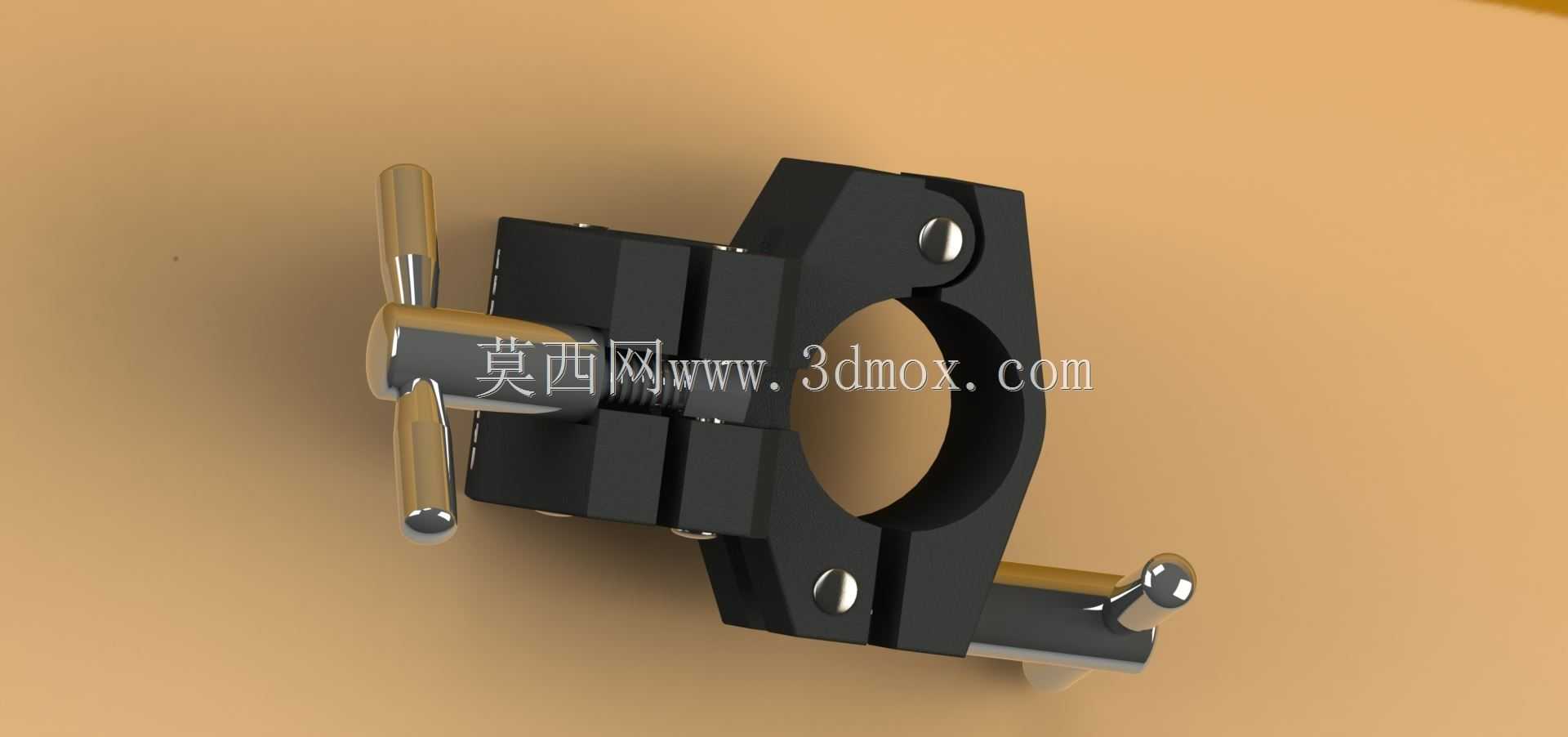

这类直角管夹最早在影视灯光架设、户外摄影支架搭建场景中被广泛使用，核心作用是实现两根垂直排布的圆管之间的快速刚性连接，替代传统的螺栓抱箍需要多工具拆装的繁琐流程，在需要频繁调整支架布局的外景作业、演播室搭台场景中，能大幅缩短架体调整的工时。从结构设计逻辑来看，这款夹具采用分体式抱合结构，主体为两个对称的C型夹块，夹块内侧做了适配标准管径的圆弧接触面，圆弧面没有做额外的防滑齿，而是依靠夹块合模后的抱紧力实现摩擦力锁止，避免防滑齿在薄壁管材表面留下压痕，适配表面做氧化处理的铝合金圆管、碳纤维管等对外观有要求的架体管材。夹体的开合通过侧边的T型手柄快拧螺栓实现，手柄做了加长力臂设计，不需要借助扳手，徒手就能施加足够的锁紧扭矩，螺栓尾部做了防脱结构，完全松开夹块时螺栓也不会从夹块的螺纹孔中脱落，避免高空作业时零件掉落的安全隐患。夹体的两个抱箍腔呈90度垂直排布，两个腔体的中心距经过精准计算，连接后的两根圆管轴线异面垂直，不会出现错位别劲的情况，夹块之间通过两个内六角圆柱头螺钉做预定位，安装时先将两个夹块通过定位螺钉拼成半开状态，套入两根待连接的管材后，再拧紧快拧手柄即可完成固定，不需要额外的对位调整。从安装边界来看，这款夹具适配的圆管外径为标准的25mm摄影架常用管径，夹体闭合后的最大外轮廓尺寸为72mm*58mm*45mm，锁紧后两个垂直方向的管材同轴度误差控制在0.2mm以内，静态承重可达15kg，完全满足挂载补光灯、监视器、小型收音设备的负载要求。夹体的边角全部做了R2的圆角倒钝处理，没有尖锐的铣削棱角，避免架设作业时划伤操作人员或者刮蹭线材，T型手柄的握持部分包了防滑胶层，即使手上沾有少量汗液或者灰尘，也能稳定施加锁紧力。在实际选型使用时，需要注意这款夹具仅适用于垂直交叉的圆管连接，不能用于平行管或者斜角管的固定，夹块的圆弧接触面要定期清理泥沙、灰尘，避免杂质垫在接触面导致锁紧力不足，出现架体滑落的风险。和普通的单抱箍管夹相比，这款直角夹不需要额外的转接件就能实现垂直管的连接，减少了架体的连接节点，整体刚性更好，长时间挂载设备也不会出现节点松垮移位的问题，除了影视支架搭建外，也可以用于小型设备机架、户外露营支架、工业检测设备的临时架体搭建场景，适配场景的灵活度较高。
