机加工车间15位亚克力铣刀收纳架结构

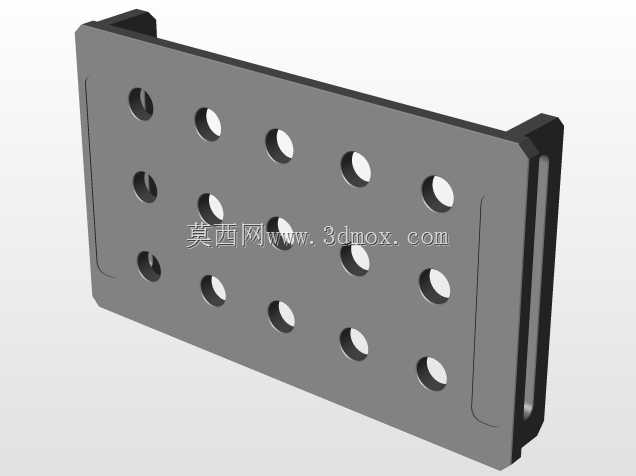

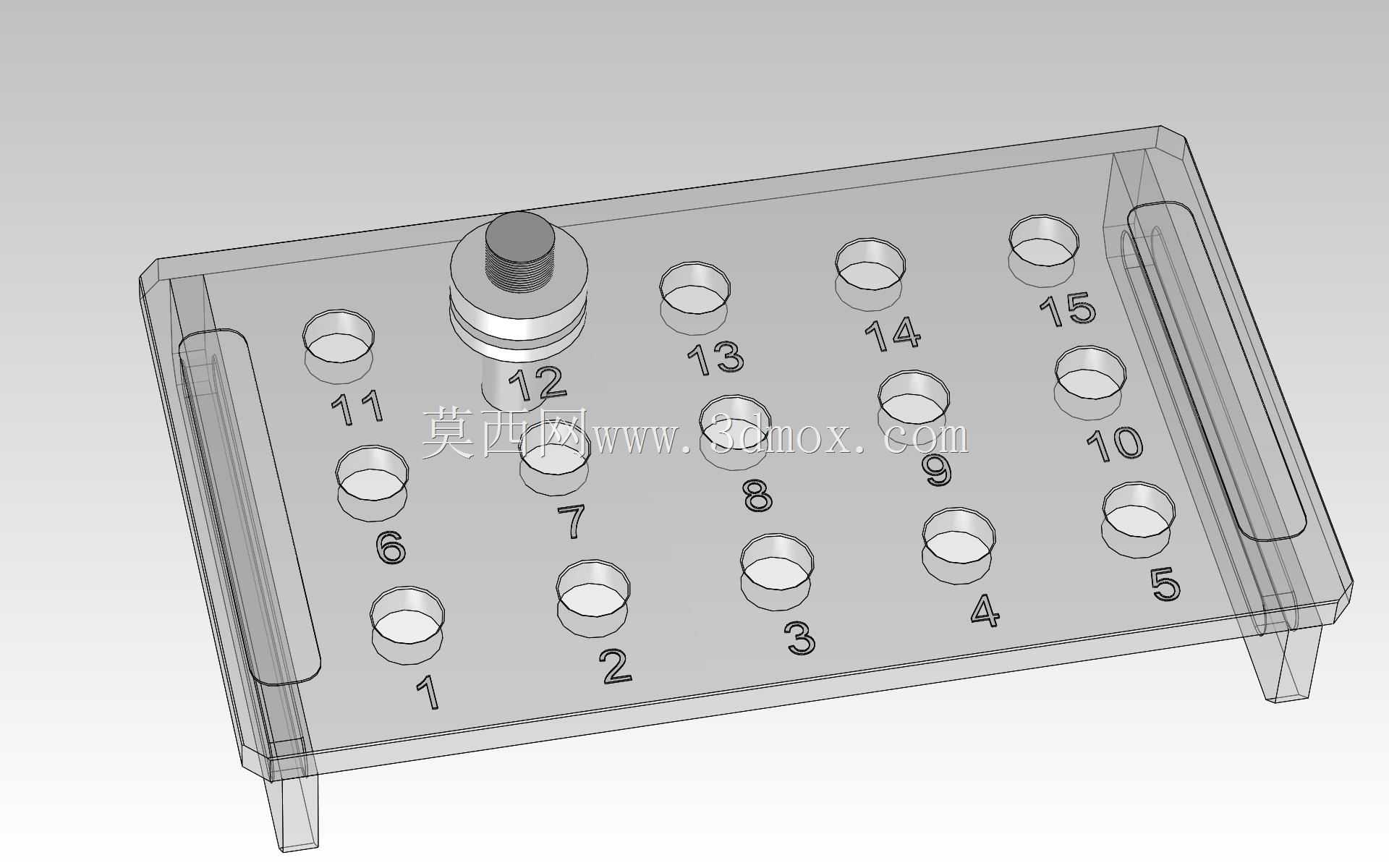

在常规数控铣削加工工位的日常运维中，刀具的有序收纳是减少换刀辅助时长、避免刀具磕碰损伤刃口的核心环节，这款铣刀收纳结构正是针对小型加工车间、实训教学工位的刀具管理需求设计。不同于常规金属材质的重型刀具架，这款结构采用3/8厚度的亚克力板材作为主体架体材料，自重较轻，可直接放置在机床操作侧的工作台边缘，无需额外打孔固定，适配多数立式加工中心、数控铣床的操作工位布局，不会占用过多操作空间，同时透明材质可以让操作人员快速识别对应孔径的刀具位置，无需翻找即可快速取放。整个架体设置15个独立的刀具插孔，按照错位三排的布局排布，最大适配直径2英寸的铣刀柄部，插孔边缘做了倒角处理，避免刀具插入时刮伤刀柄涂层，每个插孔旁预留了编号刻印位置，可根据车间常用刀具的规格、加工用途对应编号，实现刀具的定置管理，减少不同刀具混放导致的刃口磕碰、规格错拿问题。架体两侧设置了凸起的侧边挡条，一方面提升亚克力板材的整体结构强度，避免长期使用后架体出现弯折变形，另一方面可防止放置在架体上的刀具从侧边滑落，底部设置四个凸起的支撑脚，将架体抬离工作台面，避免台面上的切削液、金属碎屑积存在架体底部，日常清理时只需直接抬起架体擦拭台面即可，维护难度极低。设计过程中优先考虑了工位操作的人机工程，插孔的排布间距经过反复调整，确保相邻位置放置大直径铣刀时不会出现干涉，操作人员取放刀具时手指有足够的操作空间，不会被相邻刀具划伤；架体整体外形方正，可多个并排拼接使用，适配不同刀具存量的工位需求，对于刀具数量较多的工位，可直接将多个同规格架体沿工作台边缘依次摆放，形成统一的刀具收纳区。不同于大型刀具柜的集中存储模式，这款架体属于工位级的近距离收纳装置，放置位置处于操作人员站立操作时的手臂可及范围内，换刀时无需转身移步到远处的刀具柜取放，可有效压缩单件加工的辅助时间，尤其适合多品种小批量加工场景下频繁换刀的作业需求。亚克力材质的架体不会像金属架那样与硬质合金刀具产生硬接触磕碰，能更好地保护刀具的精密刃口，减少刀具因收纳不当导致的损耗，降低加工过程中的刀具成本。架体的安装没有特殊的地基或固定要求，直接平稳放置在平整工作台面即可使用，也可根据工位需求通过底部的安装孔加装固定件，固定在工作台的侧挂架上，适配不同的工位布局习惯。
