数控机床操作手柄结构三维设计

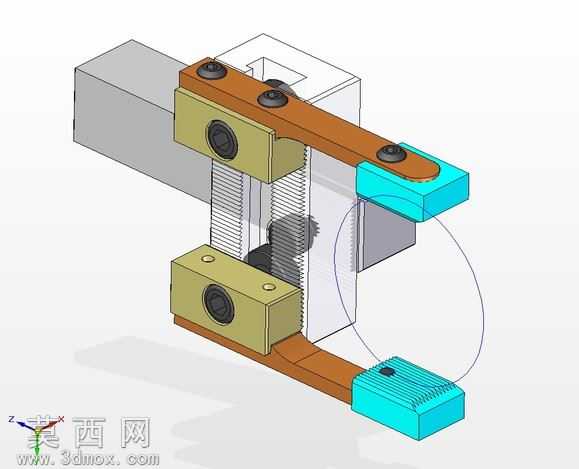

本作品为数控机床操作手柄的三维结构设计，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与机床操作件的人机工程要求。建模阶段首先梳理手柄的核心功能逻辑：该手柄为数控机床的手动操作执行部件，需实现稳定的扳动操作、精准的档位反馈与可靠的安装固定，因此建模从安装基座的基准特征开始搭建，先完成与机床本体连接的安装块结构，绘制安装孔位、定位卡槽的精确草图，通过拉伸、切除等基础特征生成基座实体，保证安装面的平面度与孔位的位置公差符合装配要求。接下来构建手柄的传动连接结构，两个对称布置的铰接座采用一体化建模方式，预留铰接轴的安装孔位，铰接孔内设计轴承安装位，保证手柄扳动时的转动顺滑度，减少长期操作带来的磨损；铰接座与安装基座之间设置导向限位结构，通过齿形啮合面实现手柄操作的档位定位，建模时精确绘制齿形轮廓，保证啮合间隙控制在合理范围，避免操作时出现虚位晃动。手柄操作臂采用长条形结构设计，建模时做了圆弧过渡处理，避免应力集中，同时在臂身与铰接座的连接位置做加强筋结构，提升扳动时的结构强度；末端的操作握持块采用符合人体工学的轮廓设计，表面做防滑纹理建模，提升操作时的握持摩擦力，握持块与操作臂之间通过嵌入式连接结构固定，保证连接可靠性。材质与渲染阶段，根据部件的功能差异分配对应材质：安装基座与铰接座采用金属材质，赋予哑光钢材质感，模拟机床铸件的表面处理效果；操作臂赋予棕色工程塑料材质，兼顾结构强度与绝缘性能；末端握持块赋予亮蓝色防滑橡胶材质，区分操作区域的同时提升视觉辨识度；铰接轴、固定螺丝等标准件赋予金属镀锌质感，还原真实装配效果。渲染时采用柔和的工业场景光源，清晰展示各部件的装配关系与结构细节，通过半透明效果展示内部的铰接与限位结构，让观看者可以直观理解手柄的运动原理。整个设计充分考虑数控机床的实际操作场景，结构紧凑，操作行程合理，各部件的装配关系清晰，无干涉问题，既满足手动操作的功能需求，也兼顾了长期使用的耐用性与操作舒适度，可用于机床操作部件的结构参考、教学演示或同类产品的设计优化。
