带cookies分配器的多层轻型商用置物架

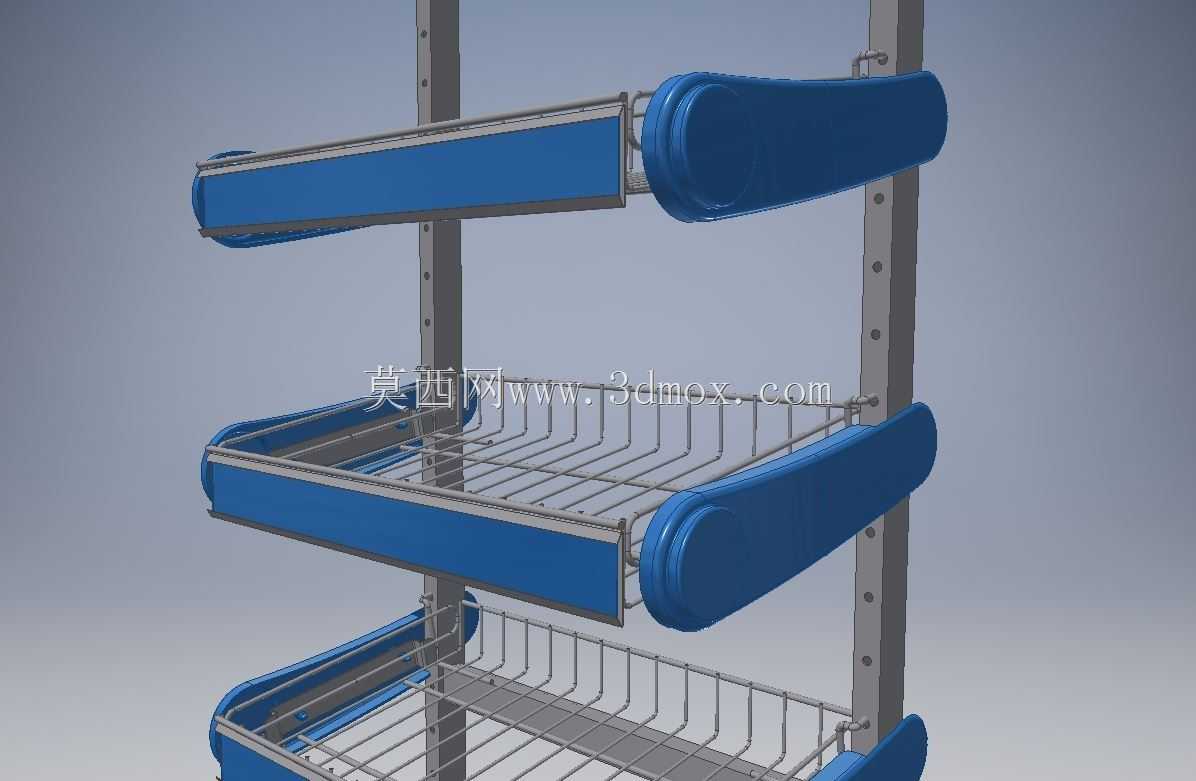

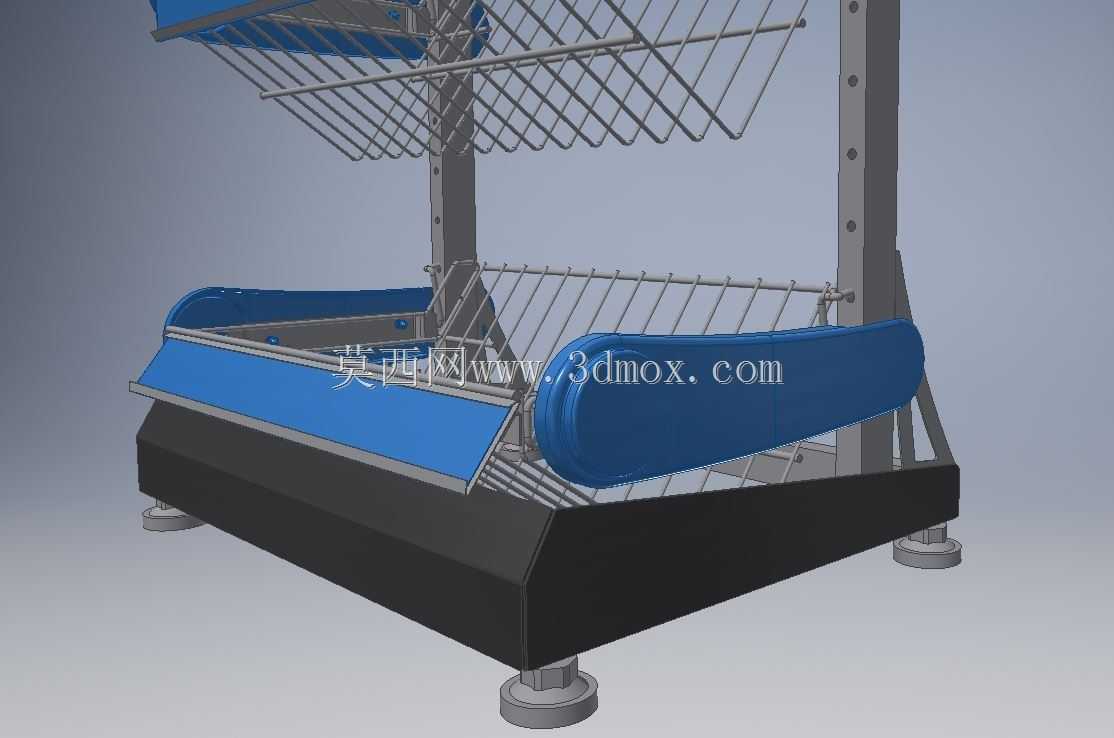

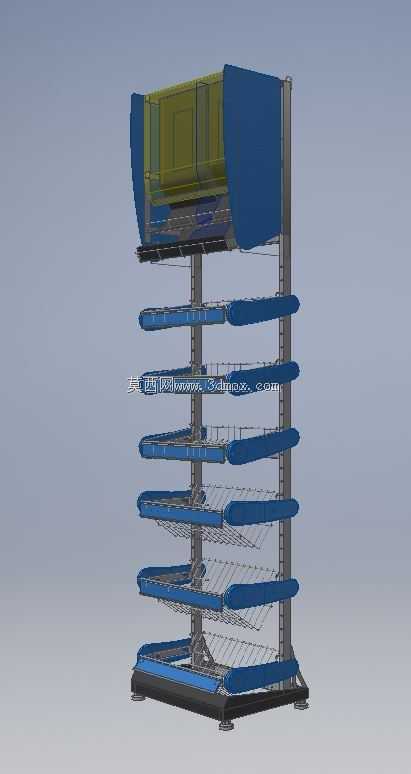

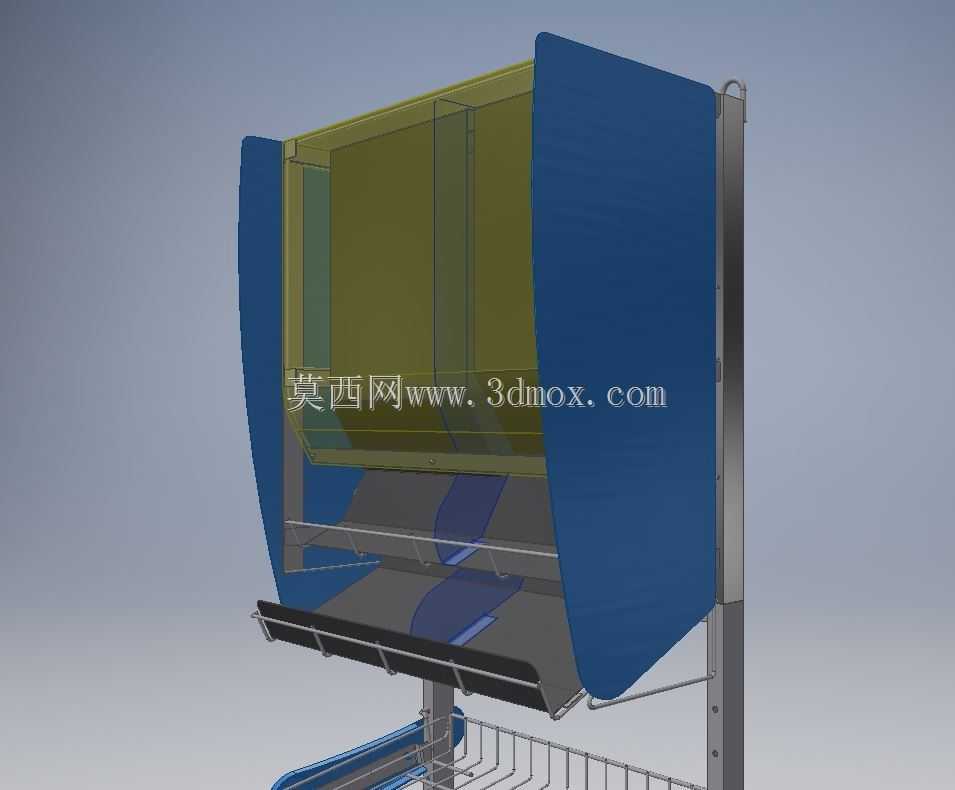

日常做商超配套设备的结构方案时，这类带物料分配功能的多层置物架是高频选型品类，和常规仓储货架不同，它的应用场景集中在便利店、烘焙店、休闲食品售卖区这类前端零售点位，核心用途是承载预包装休闲食品，同时集成cookies分配器实现散称或定量取货的功能，不用额外在架体旁加装独立分料装置，能节省售卖区的有限占地。从结构设计逻辑来看，这款架体走轻量化路线，主支撑采用单根立式型钢立柱，底部搭配带调平脚的方形底架，安装时不需要打膨胀螺栓固定，直接放置在平整地面即可，调平脚的调节行程预留了15mm，能适配地面存在3mm以内高低差的铺装场景，不会出现架体晃动的问题。层板部分采用蓝色彩涂钢板折弯成型，边缘做了12mm高的上翻边，既可以防止放置的货品滑落，折弯结构也能提升层板的抗弯强度，每层的额定承载控制在8kg，完全满足小包装休闲食品的放置需求，层板和立柱之间采用卡扣式连接，不需要额外的紧固件，安装时可以根据售卖货品的包装高度自由调整层间距，调整步距为32mm，适配不同尺寸的袋装、盒装货品。架体顶部的集成cookies分配器是核心功能模块，分配器外壳采用半透明食品级材质，能直观看到内部剩余物料量，两侧的蓝色护板和层板配色统一，分配器的出料口做了圆弧过渡，不会出现物料卡滞的情况，出料触发结构采用按压式，顾客取货时不需要直接接触内部物料，符合食品售卖的卫生要求。整体架体的外形宽度控制在650mm，深度420mm，总高度1650mm，安装边界只需要预留700mm宽、480mm深的地面空间即可，不会占用过多通道位置，架体所有外露的金属边缘都做了圆角钝化处理，避免顾客或店员磕碰受伤。做三维建模的时候，需要重点关注卡扣连接位的配合公差，立柱上的卡位孔和层板卡扣的间隙控制在0.2mm，既保证安装时的顺畅度，也不会出现层板晃动的问题，底部调平脚和底架的连接采用螺纹配合，建模时要预留螺纹旋合的长度，避免实际安装时出现调平行程不足的情况。另外分配器和顶部架体的连接采用嵌入式卡扣，不需要螺丝固定，建模时要注意卡扣的弹性变形量，保证拆装的便利性，同时分配器的内部流道要做顺滑过渡，不能有直角结构，避免物料堆积在流道死角。
