多层环形集水雾网架结构设计

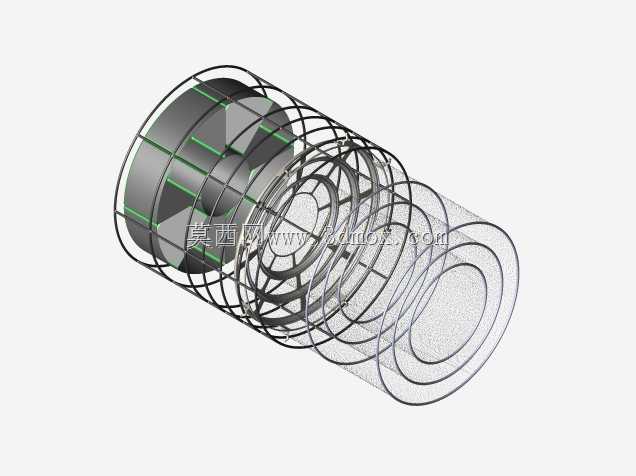

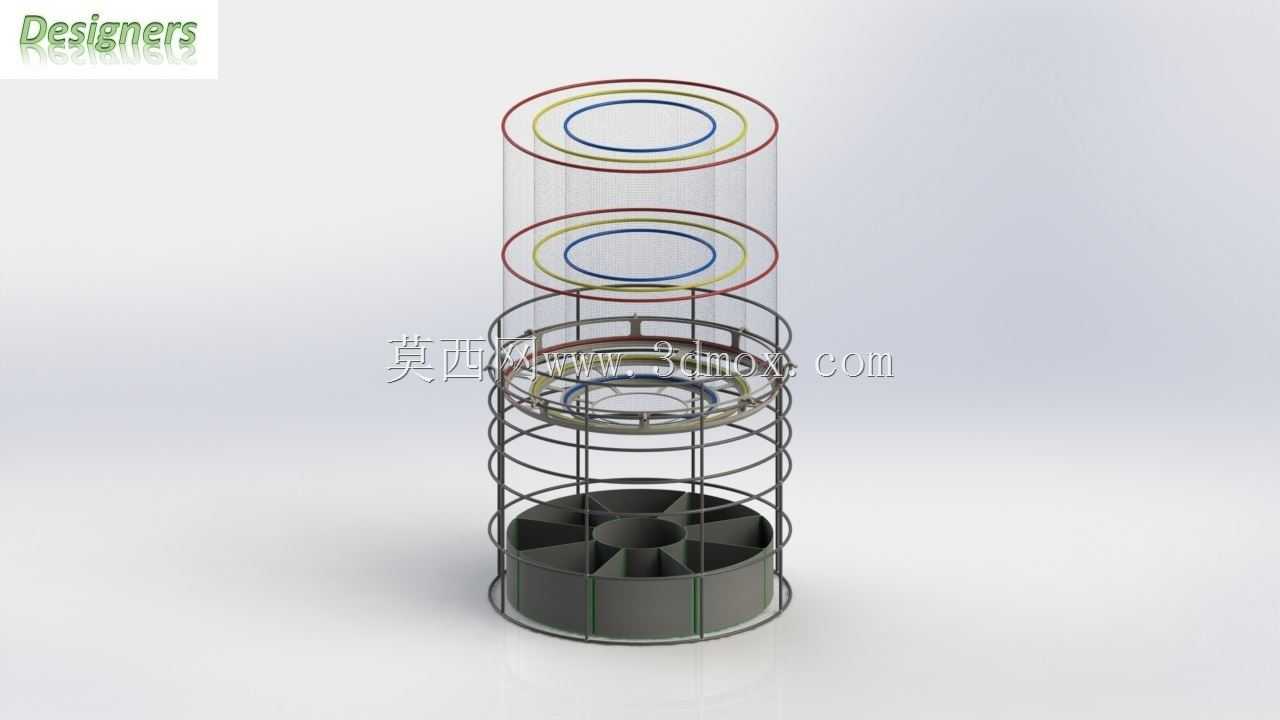

这款雾网架主要面向干旱多雾区域的取水作业场景，也可适配山地、海岛等常规供水难以覆盖的户外区域，作为空气取水、雨水收集的核心承载结构使用，能够在多风、多雾的露天环境下稳定完成水汽、雨水的汇集导流作业。结构整体采用同轴多层环形网笼布局，底部设置独立分隔的集水腔，共配置9个相互独立的集水格室，每个格室对应独立的导流路径，可将网面附着凝结的雾水、承接的雨水分别导入对应腔室，避免不同区域汇流过程中出现溢漏、泼洒，提升水资源收集的利用率。

设计阶段针对户外防风需求做了专项优化，整体采用圆形网格构型，所有网面单元的朝向均经过风阻仿真校验，可在不同来风方向下保持网面与气流的合理夹角，既不会因为网面迎风角度过大造成结构风载超标，也不会因为角度过小导致雾滴碰撞附着效率下降，无需额外加装复杂的防风导向结构即可适应常规野外风况。结构的安装运输便利性也做了充分考量，整体采用模块化分层设计，可根据实际安装场地的取水需求、空间边界调整整体架设高度，常规配置下可在2m到3m的高度区间内灵活组合调整，无需重新加工定制构件。

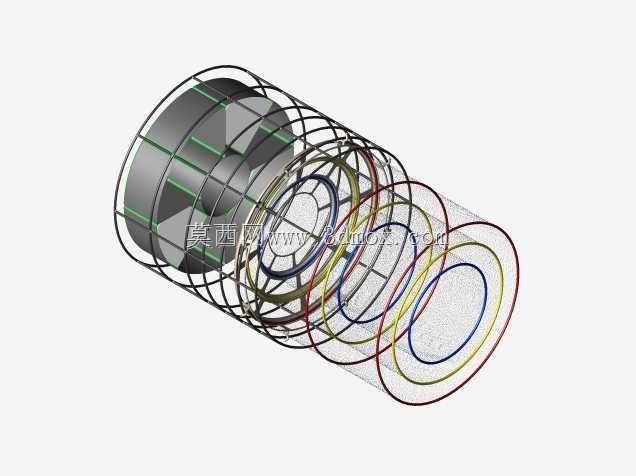

尺寸边界方面，不同层级的网笼采用差异化直径配置，最外层网笼适配直径2.232m的安装边界，分层配置的网组分别适配不同直径的圆筒支撑构件，其中外层两组网片尺寸分别为1m×6.2832m、1m×3.504m、1.133m×3.504m，中间层网片尺寸为1m×4.934m、1.0664m×4.934m，所有网片均可卷绕收纳后装入对应直径的圆筒支撑构件内，运输过程中无需占用超大运输空间，现场安装时仅需逐层展开网片、固定环形支撑箍即可完成组装，无需大型吊装设备辅助。底部集水腔采用分格密封设计，每个格室可独立外接导水管路，将收集到的水体直接导入储水设施，日常维护时仅需定期冲洗网面附着的沙尘、杂物即可，整体结构无复杂运动部件，长期户外使用的故障率极低。
