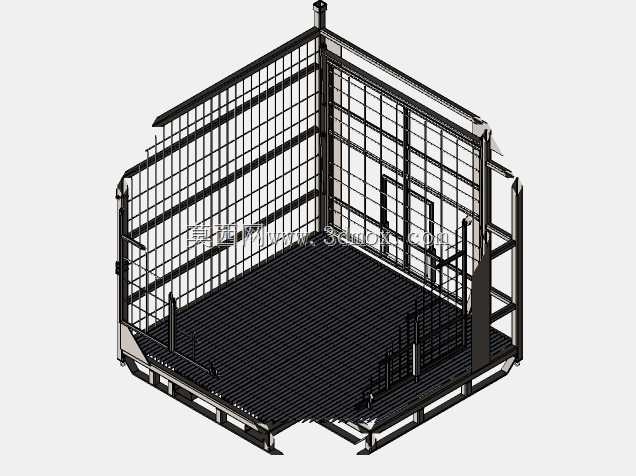

可调节仓储金属网格料箱机架结构设计

这款可调机架结构主要面向生产车间线边暂存、仓储中心货物周转、物流分拣环节的散件与规整货品承载场景，可适配不同规格的周转箱、袋装零部件、盒装加工件的存放需求，也可配合叉车完成整单元的货位转移，替代传统固定尺寸仓储笼适配性不足的痛点。从结构设计逻辑来看，整体采用框架式承载思路，底部为带叉车进叉位的钢制托盘底座，底座面板采用防滑波纹钢板冲压成型，既保证承载面的摩擦力避免货品滑移，又通过冲压筋结构提升底座的抗弯强度，无需额外增加过多板材厚度即可满足额定承载下的形变控制要求。四周的网格围栏采用钢丝焊接成型，网格间距经过优化，既避免小尺寸零部件从网格缝隙掉落，又能最大限度降低整体自重，减少搬运过程中的无效负载。机架的可调特性主要体现在围栏的连接节点上，相邻围栏片采用可拆式插销连接结构，可根据存放货品的高度需求调整围栏的拼接层数，也可根据货品的外形尺寸调整单侧围栏的安装位置，适配不同长宽规格的货品存放，无需额外定制不同尺寸的容器即可覆盖多数常规仓储周转需求。从安装边界来看，底部底座的进叉位尺寸适配国内通用的手动液压叉车、电动平衡重叉车的叉齿间距，叉齿入口处做了倒角导向处理，可降低叉车对位的操作难度，减少叉齿碰撞机架底座造成的结构变形。围栏顶部做了外翻边处理，一方面可避免网格钢丝的锐边划伤操作人员，另一方面多个机架堆叠存放时，外翻边可作为堆叠定位的支撑沿，保证上层机架的稳定性，避免堆叠滑移。整体结构的焊接节点均采用满焊处理，关键受力位置额外增加了三角加强筋，在频繁周转、反复堆叠的使用场景下可有效降低焊缝开裂的风险。网格围栏的表面处理采用静电喷塑工艺，相比传统喷漆工艺附着力更强，在日常磕碰、货品摩擦的场景下不易出现漆层脱落，可适应车间内带少量油污、潮湿的使用环境，延长结构的使用寿命。在实际选型使用时，可根据存放货品的单重调整底座钢板厚度与钢丝直径，针对重型零部件存放场景可加密底部支撑横梁的排布间距，针对轻泡货品存放场景可适当放大网格间距进一步降低自重，整体结构的模块化设计也方便后期损坏部件的单独更换，降低长期使用的维护成本。
