齿条小齿轮传动式升降梯结构设计

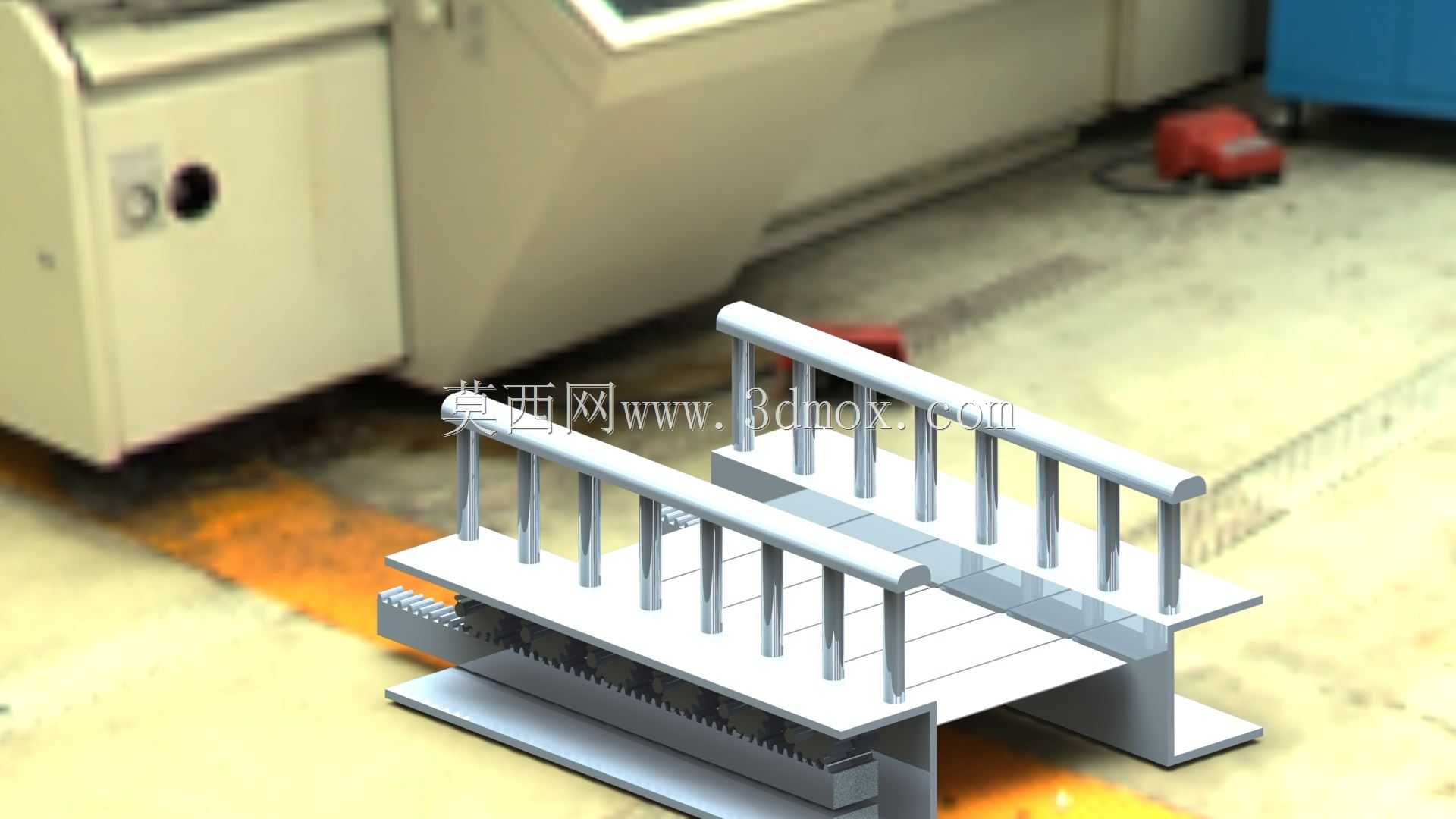

该结构依托齿条与小齿轮的啮合传动实现梯身的升降动作，区别于传统曳引式升降结构，无需配套复杂的钢丝绳牵引系统与对重装置，整体结构集成度更高，在低层小型升降场景中具备明显的部署优势，常见于老旧小区低层加装代步梯、工业车间小型工位物料举升、私人别墅复式楼层代步等场景，安装时不需要开挖深度较大的底坑，对土建基础的载荷要求更低，适配性更强。

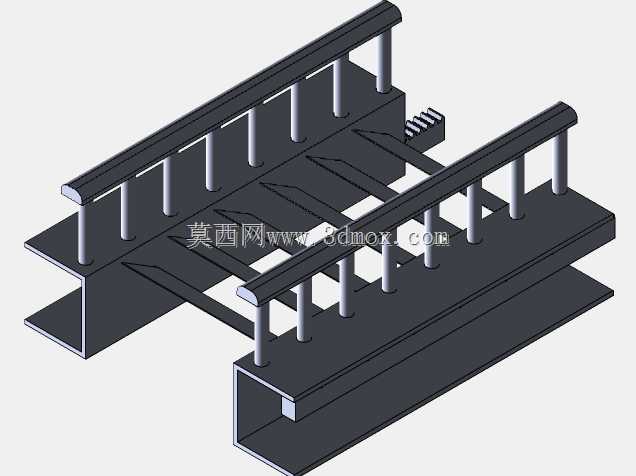

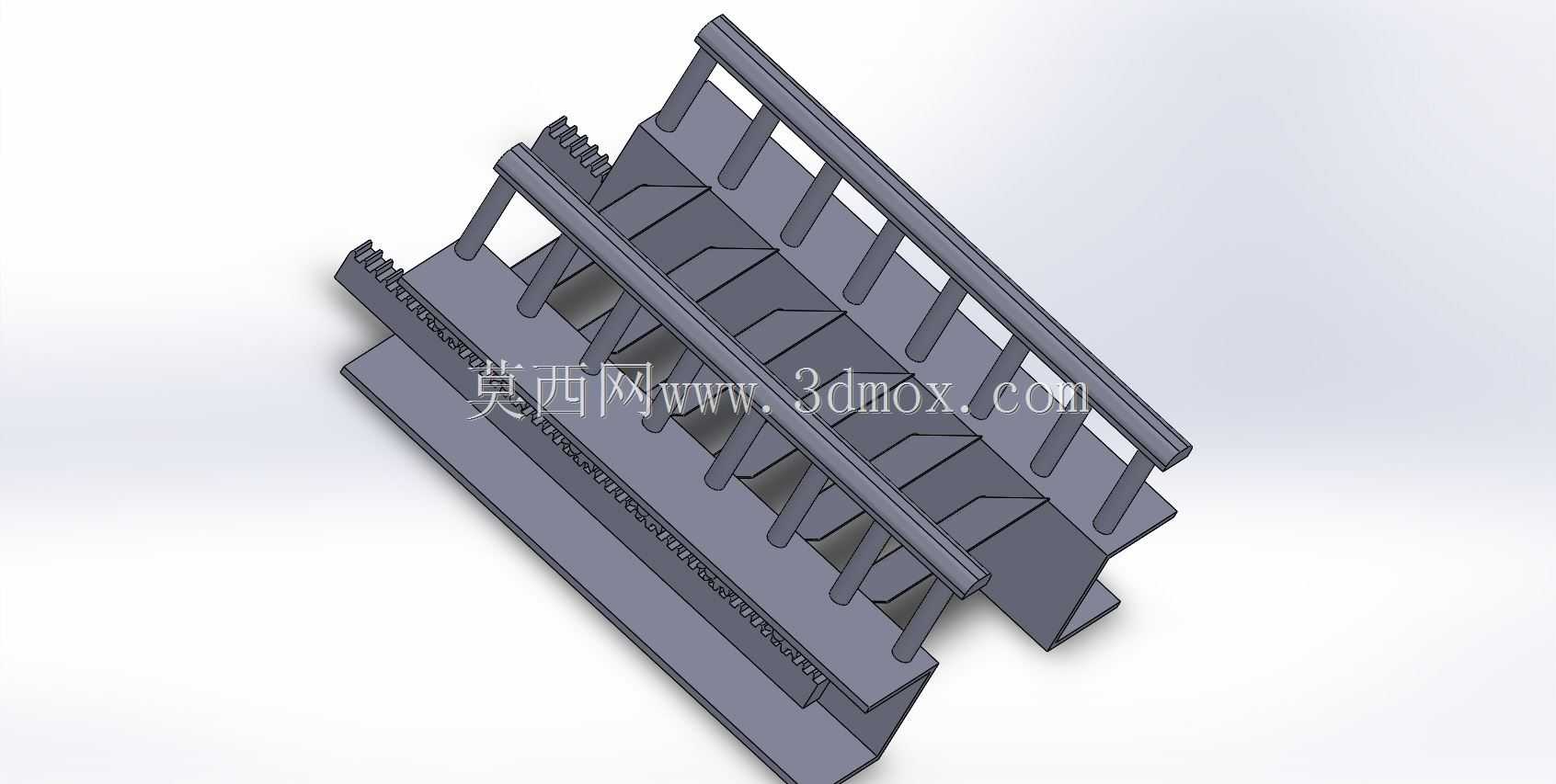

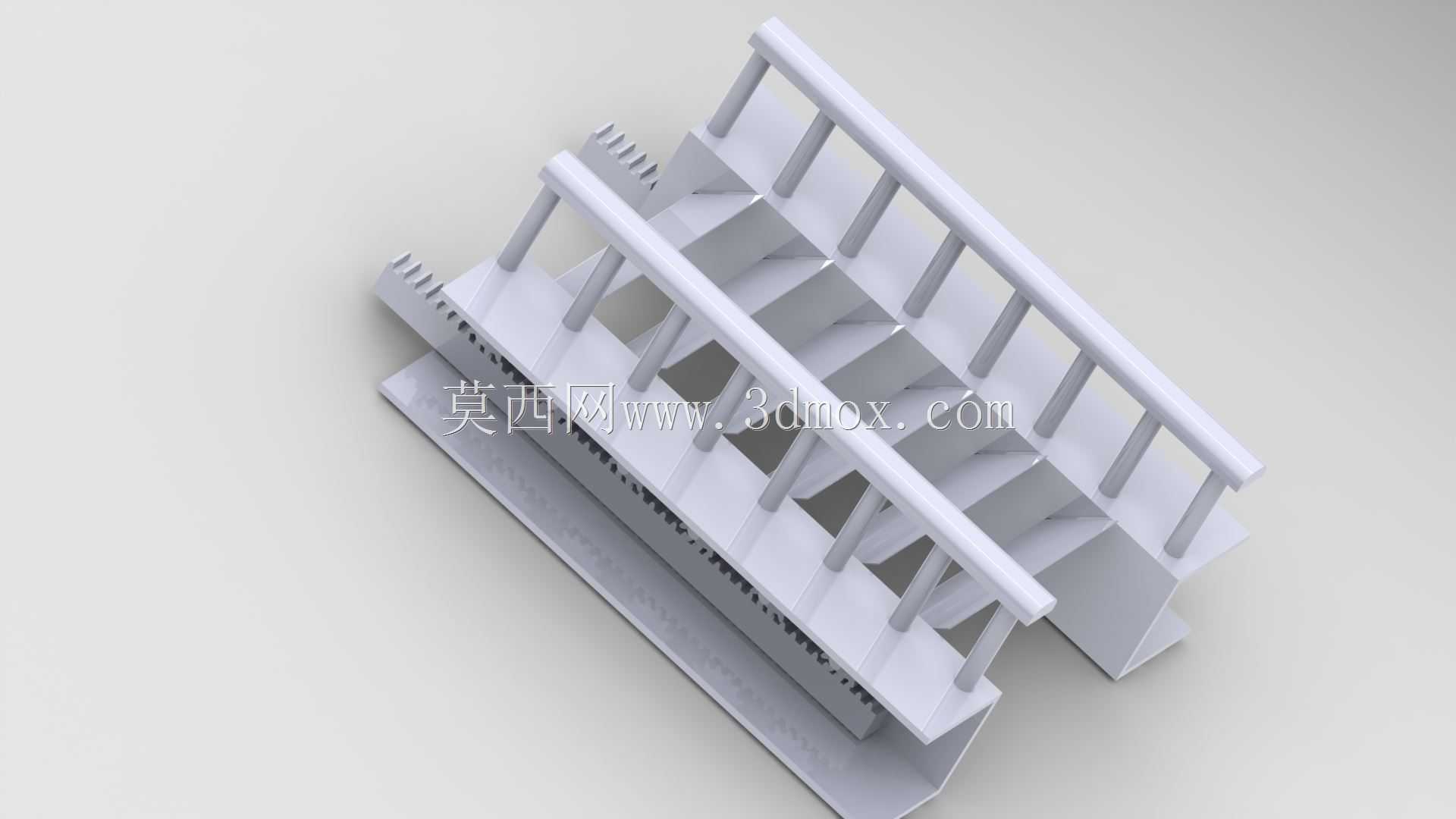

从功能特性来看，梯身两侧设置连续的啮合齿条，配套的驱动小齿轮安装在梯架底部的固定基座上，动力输入后小齿轮沿齿条滚动，带动整个梯身沿垂直方向平稳移动，梯级采用一体化阶梯式排布，两侧设置连续的扶手护栏，护栏立柱与梯身侧板刚性连接，人员站立时可获得稳定的侧向防护，避免升降过程中出现倾倒风险。梯身底部设置有导向滑槽，与基座上的导向凸台配合，可限制梯身升降过程中的横向窜动，保证齿轮齿条始终处于正确的啮合位置，避免出现打齿、卡滞等故障。

设计过程中优先考虑了传动的平稳性，齿条的齿形采用标准渐开线齿形，与小齿轮的啮合重合度大于1.2，保证传动过程中至少有一对轮齿处于啮合状态，降低传动冲击与运行噪音。梯级的踏面宽度设置为适配单人站立的尺寸，梯身整体宽度控制在窄幅范围内，可适配狭小的安装空间，安装边界仅需预留梯身宽度两侧各100mm的检修间隙，顶部预留200mm的极限上升余量，底部仅需50mm高度的基础找平层即可完成部署。护栏的高度符合人体工程学要求，扶手杆的直径设置为适合人手抓握的尺寸，表面做圆弧过渡处理，避免尖锐棱角造成磕碰。

结构的受力路径经过优化，梯身承载的载荷通过两侧的侧板直接传递到啮合齿条上，再通过齿轮轴传递到固定基座，最终分散到安装基础上，侧板采用加强筋结构提升抗弯刚度，避免满载时梯身出现明显的下挠变形。齿轮的安装位置设置有可调间隙结构，长期运行出现磨损后可通过调整安装座的位置补偿啮合间隙，延长结构的整体使用寿命，日常维护仅需定期在齿条齿面涂抹润滑脂，检查齿轮的磨损量即可，维护成本远低于传统的牵引式升降结构。
