抗性消声器温度场仿真结构设计方案

在动力设备排气降噪场景中，消声器是控制气流噪声传播的核心部件，广泛适配内燃机、空压机、工业风机等带压排气工况，既要满足宽频带噪声衰减要求，又要控制排气背压在动力系统允许阈值内，避免影响主机输出效率。本次设计的消声器采用典型抗性扩张室结构，通过截面突变引发的声阻抗变化实现声能反射衰减，针对中低频排气噪声有较好的抑制效果，同时结合温度场仿真结果优化内部结构的热应力分布，避免长期高温工况下出现结构变形、焊缝开裂等失效问题。

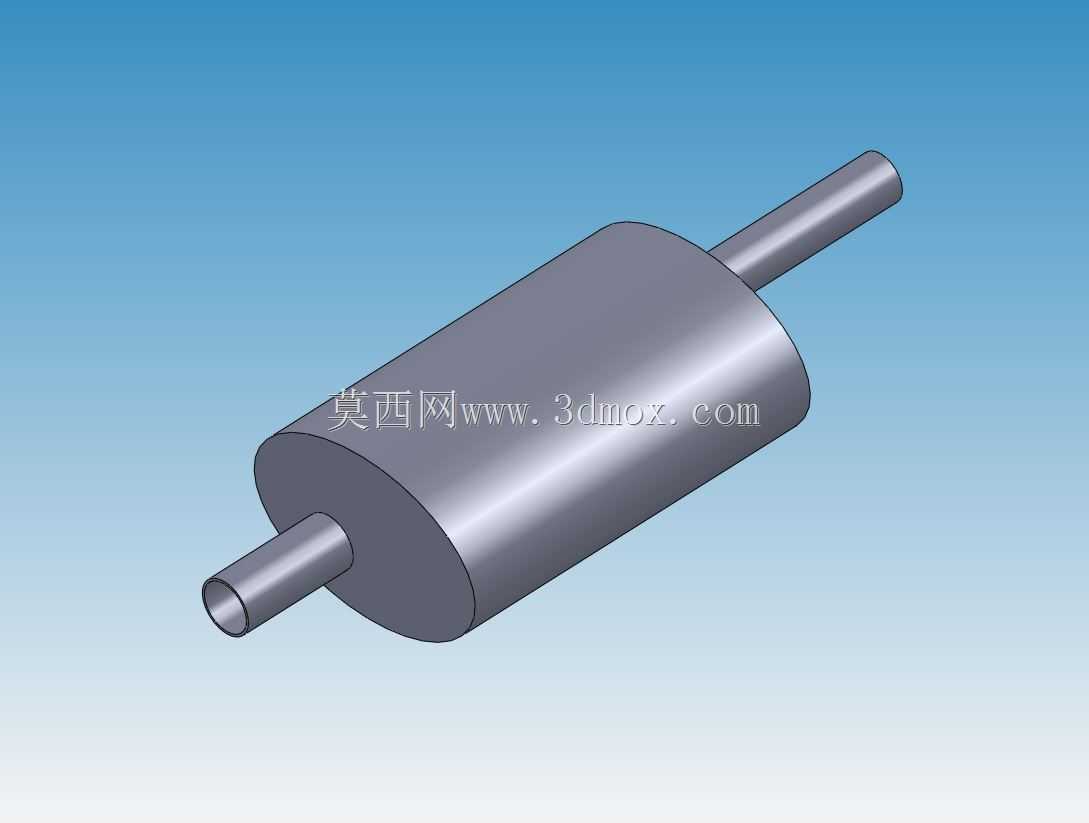

从实际安装边界来看，该消声器采用同轴进出气接口设计，进出气管外径匹配常规工业排气管道通用尺寸，可直接对接同规格法兰或卡箍结构，整体筒体采用等直径圆柱壳结构，外部无突出安装支耳，可根据实际布置需求配套焊接固定支架，安装时需保证进出气方向与气流方向一致，避免反向安装导致消声性能骤降、背压异常升高。筒体长度与直径的比值经过多轮迭代调整，兼顾消声频带宽度与安装空间占用，在常见的车载动力、固定工业机组安装场景中，无需对原有排气管道做大幅改动即可完成替换安装。

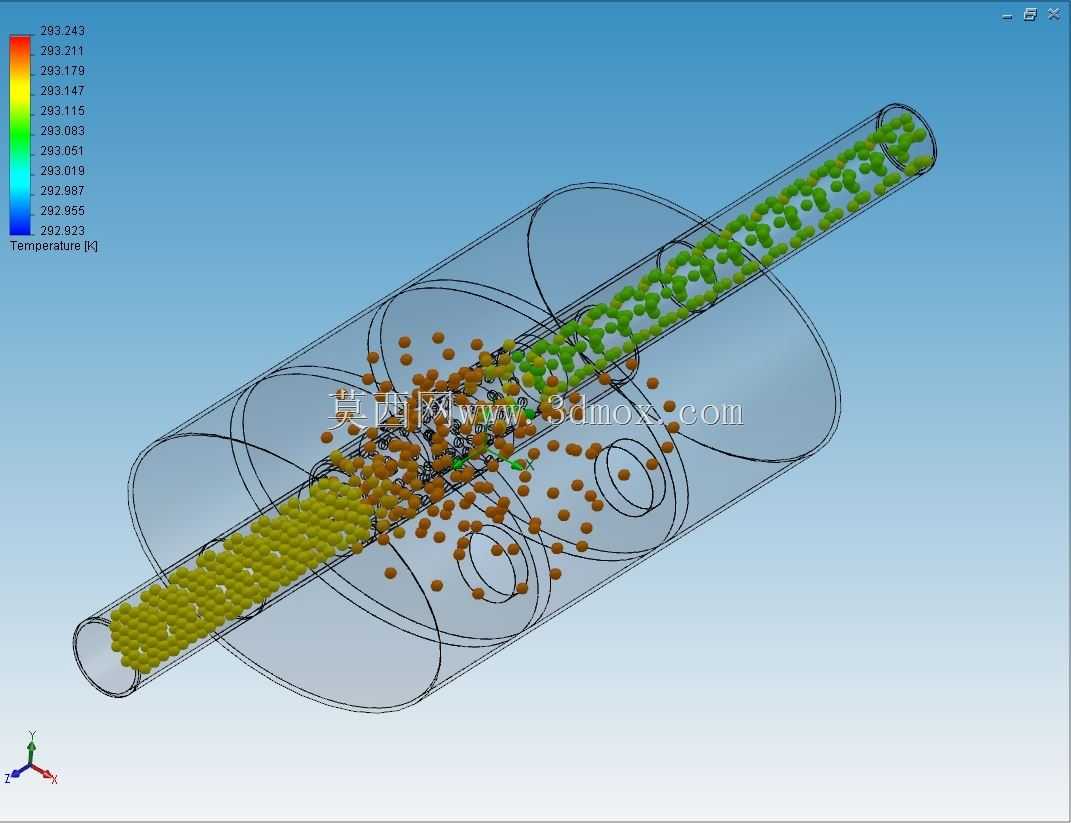

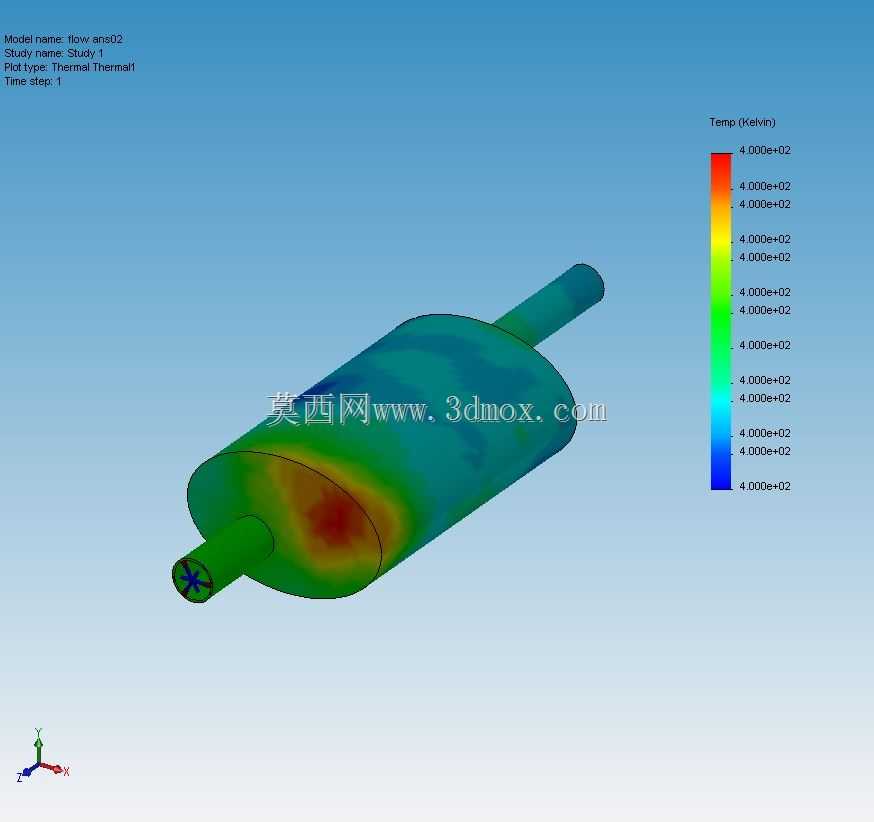

设计过程中首先针对排气工况的温度分布做了热仿真分析，从仿真云图可以看到，高温气流从进气管进入扩张室后，在靠近进气端的腔体内壁形成局部高温区，温度沿气流流动方向逐步衰减，因此在结构设计时，进气端腔体内壁适当增加了壁厚，同时在高温区域避免设置突兀的结构尖角，减少热应力集中点。内部未设置额外的吸声填充材料，纯靠腔体结构实现消声，避免高温气流导致吸声材料粉化、被气流带出造成二次污染，也降低了长期使用后的维护成本，适合高温、含少量油污的排气工况。

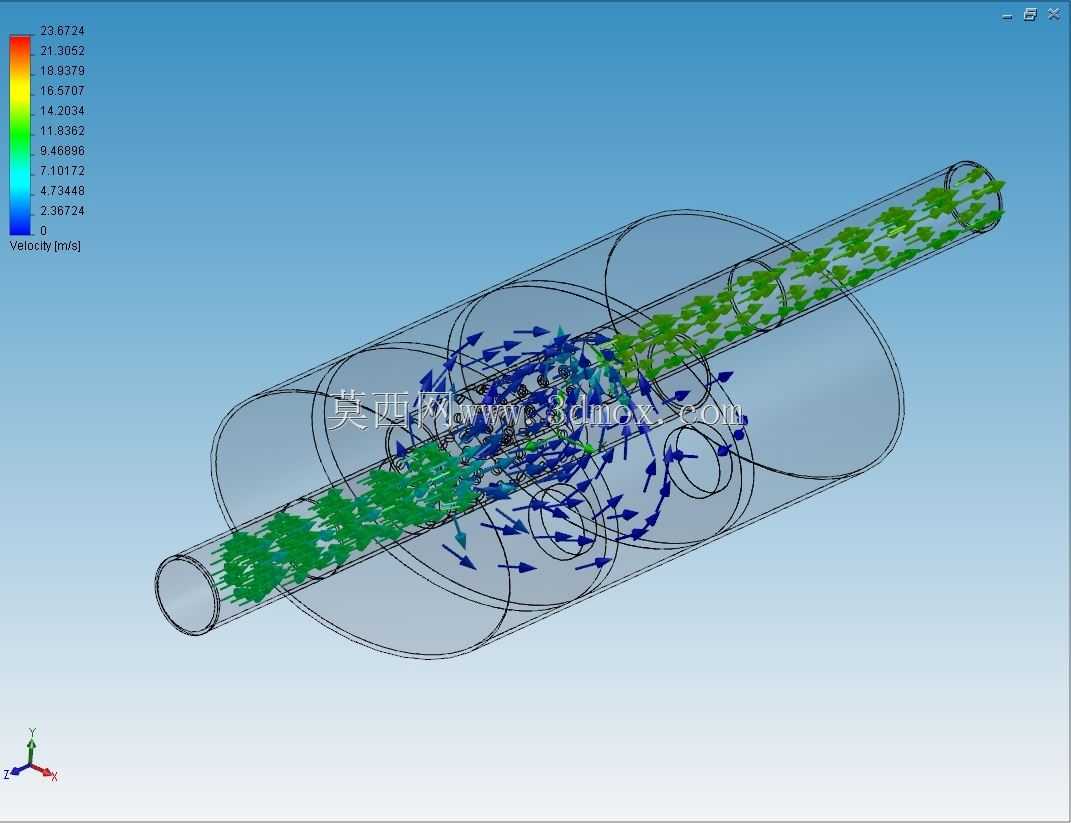

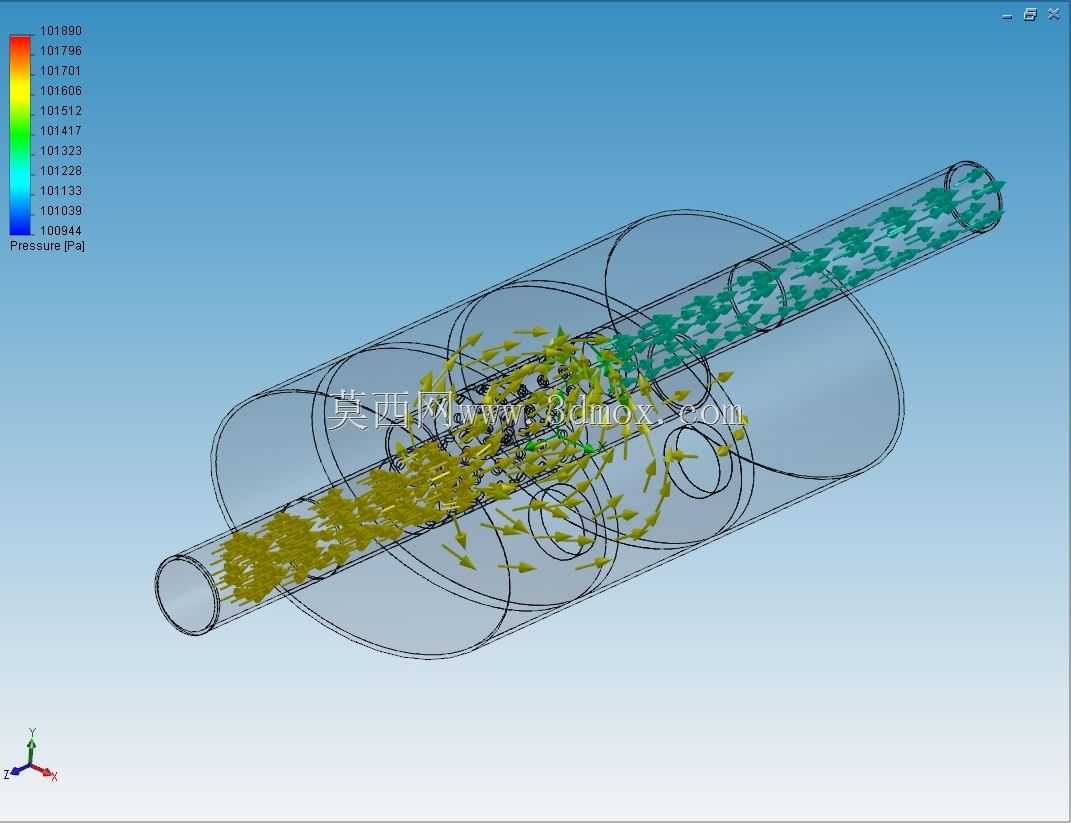

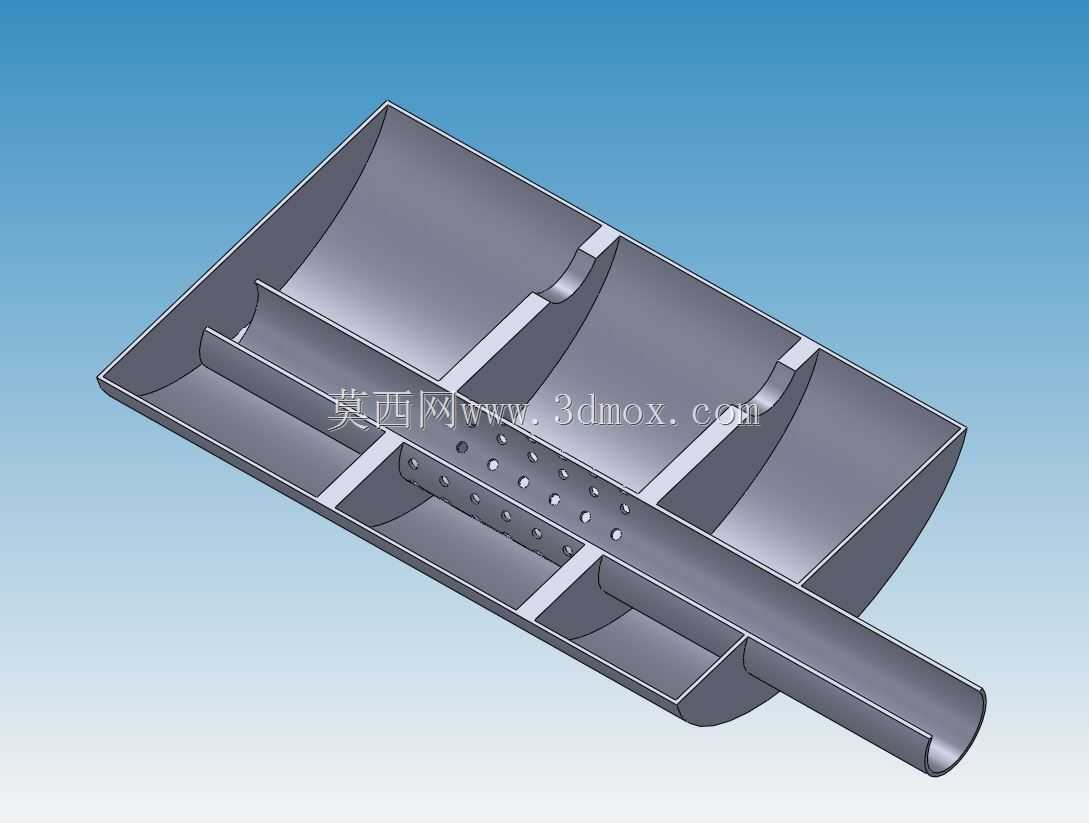

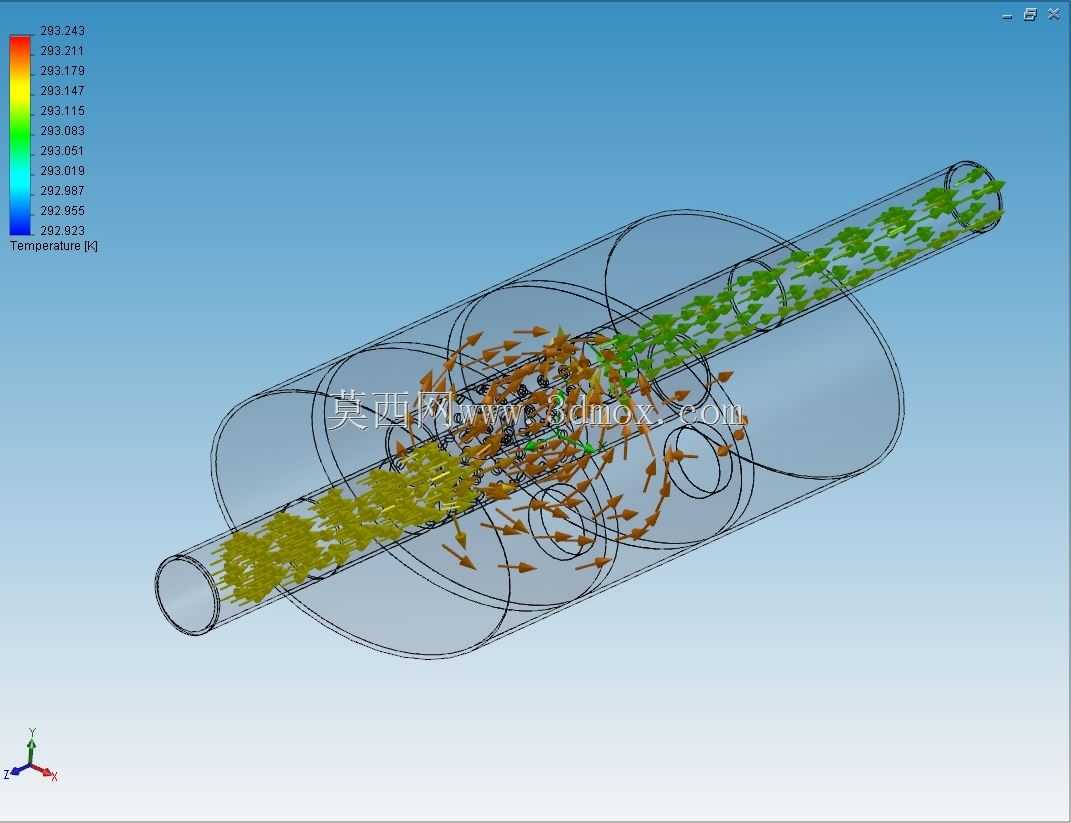

在功能特性层面，该结构对250Hz以下的低频排气噪声有15-25dB的衰减量，同时通过在进出气管上设置少量穿孔结构，拓宽了高频消声频带，避免纯扩张室结构存在的通过频率失效问题。气流在腔体内的流动路径经过平滑过渡设计，减少了气流直接冲击腔体内壁形成的再生噪声，同时将气流平均流速控制在合理区间，避免流速过高引发的气流再生噪声抵消消声效果。实际使用中，该消声器可适配额定排气温度在400摄氏度以内的工况，背压损失控制在主机允许范围内，不会造成动力系统输出功率明显下降。

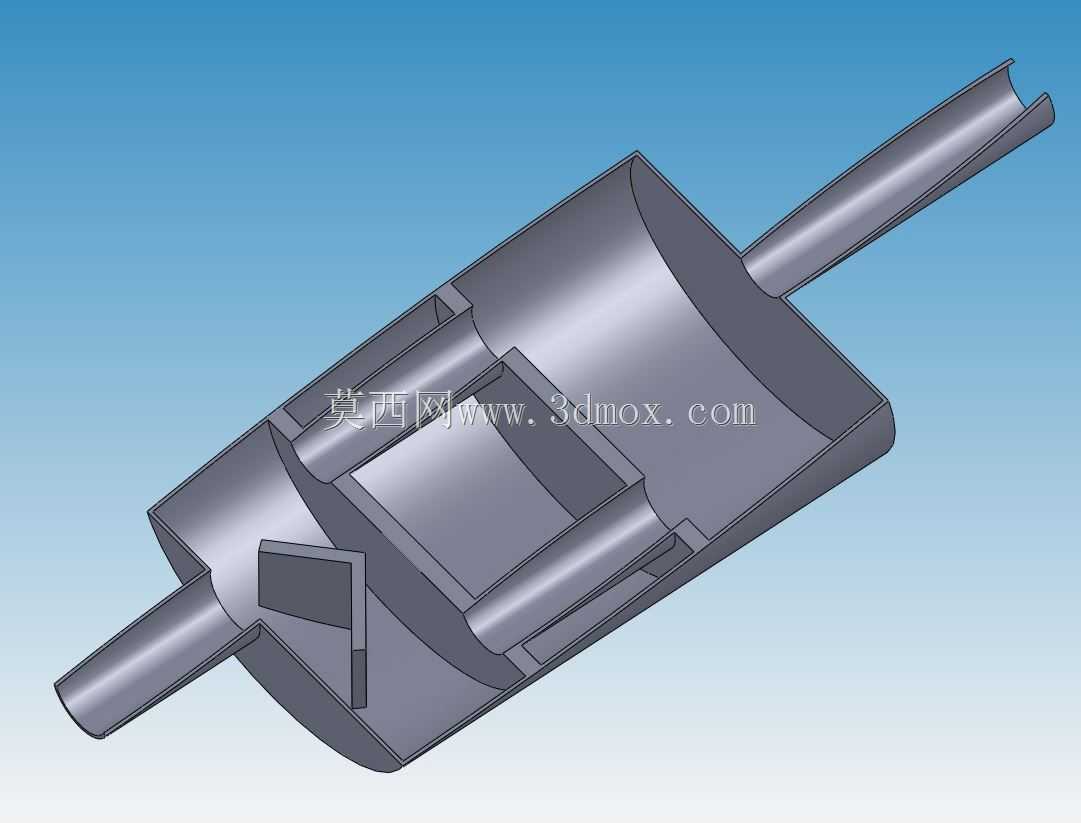

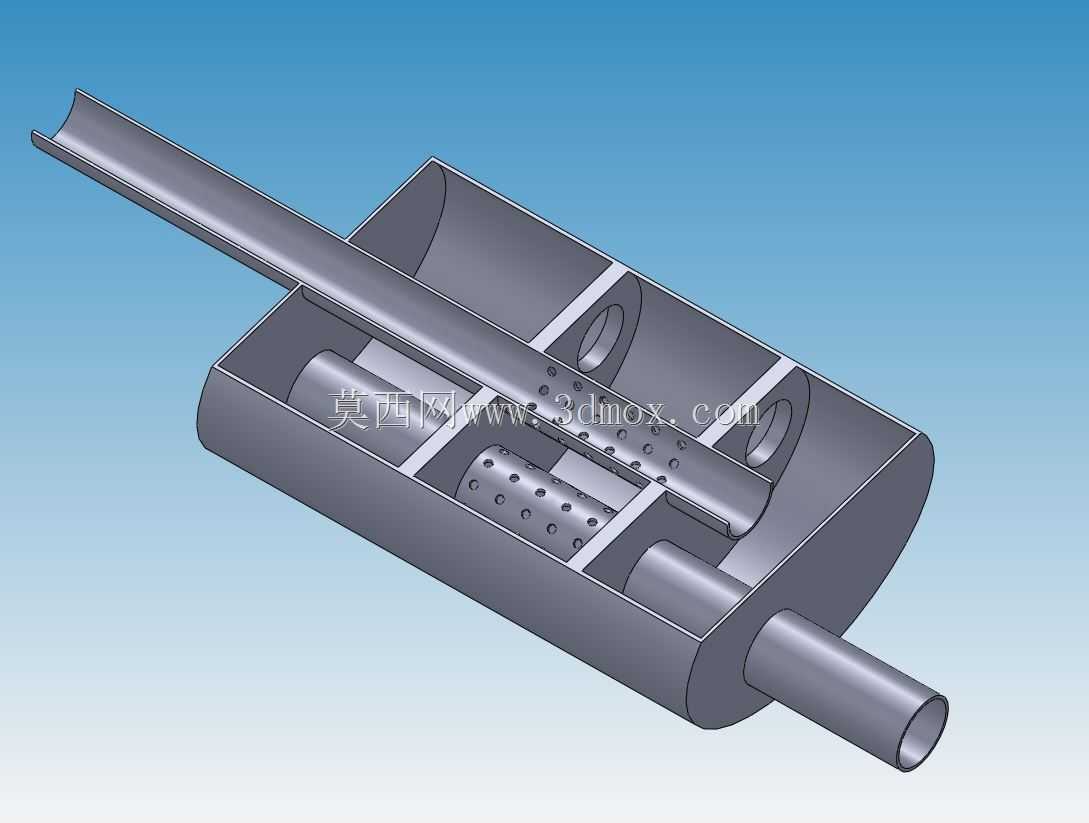

从结构细节来看，筒体两端采用圆弧端盖封板，相比平板端盖有更好的结构刚度，在排气压力波动工况下抗变形能力更强，进出气管与端盖的连接位置采用满焊结构，避免出现漏气漏声问题。内部的隔板位置根据声学仿真结果做了偏移调整，避免上下腔室长度完全一致导致的消声频带过窄问题，隔板与筒体内壁的连接采用断续焊加密封胶的工艺，既保证连接强度，又预留了少量热变形余量，避免长期冷热交替下焊缝开裂。整个结构没有复杂的异形曲面，所有部件均可采用常规板材卷制、切割、焊接工艺加工，生产制造成本较低，适合批量生产应用。

在实际选型适配时，可根据主机的排气量、排气温度、目标降噪量调整筒体直径、腔体长度、进出气管穿孔率参数，本次提供的三维模型包含完整的内部结构与温度场仿真结果参考，可直接在此基础上做参数化调整，适配不同功率等级的动力设备降噪需求。需要注意的是，安装时消声器应尽量靠近噪声源位置，减少噪声源到消声器之间的管道声辐射，同时消声器下方可根据需求设置冷凝水排放孔，避免长期使用后腔体积水腐蚀内壁。
