负载重力驱动自移轨道载物台结构

项目分类:3D模型 发布时间:2021-10-21 ID:331137
  • 负载重力驱动自移轨道载物台结构
  • 负载重力驱动自移轨道载物台结构
  • 负载重力驱动自移轨道载物台结构

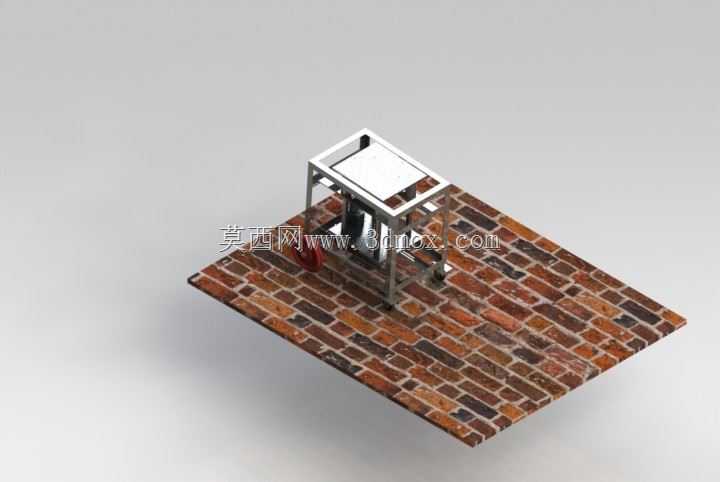

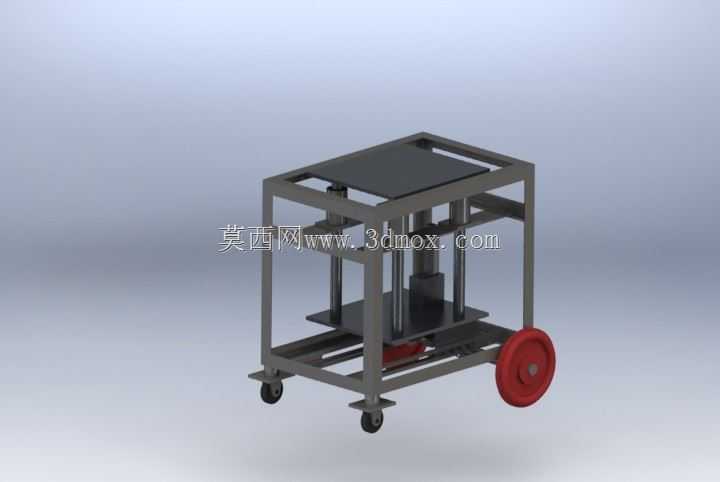

在车间工序间短距离物料转运、仓储分拣线无动力输送段、轻型工件工位间流转这类不需要额外配置动力源的场景里,这类依靠负载与重力实现自动移动的轨道载具结构,往往能以极低的运维成本完成物料输送需求,不需要布设供电线路、不需要配套气动或液压驱动单元,仅靠轨道的坡度设置与载台自身的结构设计,就能实现放置负载后自动沿轨道行进、空载时可手动复位的使用效果,在中小型加工车间的轻型工件转运环节适配性极强。从结构设计逻辑来看,整个载台采用方管焊接搭建主体框架,框架上部设置平整的载物面板,面板边缘做折边处理避免放置的物料在行进过程中滑落,框架下部与轨道配合的行走轮组采用偏心安装设计,当载物台上方放置达到额定重量的负载时,负载带来的竖直方向压力会通过框架传导至行走轮的偏心安装座,带动轮组产生与轨道接触的预紧力,同时配合预先设置的轨道倾斜角度,重力沿轨道方向的分力会驱动整个载台沿轨道自动向前移动,不需要额外施加驱动力;当载台到达指定工位、物料被取下后,载台自身重量不足以触发行走轮的锁止与驱动联动结构,此时可以沿轨道将空载载台推回上料位置,等待下一次上料输送。整个载台的外形尺寸根据常规轻型工件的转运需求设计,载物面板的有效承载尺寸控制在适配400mm*600mm标准周转箱的范围,框架整体高度控制在离地面750mm的常规操作高度,和车间普通工作台的操作高度保持一致,操作人员在上下料时不需要弯腰抬升物料,能降低工位操作的劳动强度;行走轮组的轮距根据配套的轻型轨道宽度设置,安装时轨道的倾斜角度控制在3°到5°之间,既可以保证带负载时载台能平稳行进不会出现溜车过快的问题,也不会因为坡度过大导致厂房空间的垂直高度浪费。在结构细节处理上,框架的焊接位置都做了焊后打磨处理,避免尖锐焊渣划伤操作人员或者刮破物料包装,行走轮采用耐磨聚氨酯材质,在行进过程中噪音低,不会对金属轨道产生过度磨损,轮组内部配置了免维护的滑动轴承,不需要定期加注润滑脂,能降低日常运维的工作量;载台的四个支脚位置都设置了可调节的缓冲垫,当载台行进到轨道末端的限位位置时,缓冲垫会和端部的限位挡块接触,吸收载台行进的冲击力,避免载台因为刚性碰撞出现框架变形或者物料掉落的问题。这类无动力自移轨道载具的设计核心,是完全摒弃了传统输送设备需要配套动力单元的思路,将重力这一在车间场景里始终存在的力作为驱动源,通过机械结构的联动实现负载放置后的自动行进,不仅制造成本远低于带动力的辊道输送机或者皮带输送机,后期使用过程中也不会产生电费、气动损耗这类持续运行成本,对于输送距离在10米以内、输送节拍没有严格高速要求、输送物料重量在50kg以内的轻型物料转运场景,这类结构的实用性远高于复杂的动力输送设备。在建模过程中,整个结构的装配关系完全按照实际焊接装配的逻辑搭建,方管的拼接位置、轮组的偏心安装结构、载物面板和框架的连接位置都做了符合实际加工工艺的处理,没有出现违背机械加工常识的干涉结构,框架的型材选型也根据额定负载做了对应的强度校核,确保在满载情况下框架的变形量控制在允许范围内,不会因为长期负载出现框架弯折影响行走轮和轨道的配合精度。安装边界方面,配套的轨道可以直接固定在地面的预埋钢板上,也可以通过支架架设在合适的操作高度,轨道的直线度公差控制在每米1mm以内,确保载台在行进过程中不会出现卡滞问题,轨道两端都需要设置硬质限位挡块,避免载台脱出轨道造成安全隐患;载台自身的最大外轮廓尺寸比轨道的内槽宽度小10mm,预留出足够的行进间隙,不会因为加工或者安装误差导致载台在轨道内卡死。
