可调尺寸BR20轴与配套支撑导轨结构

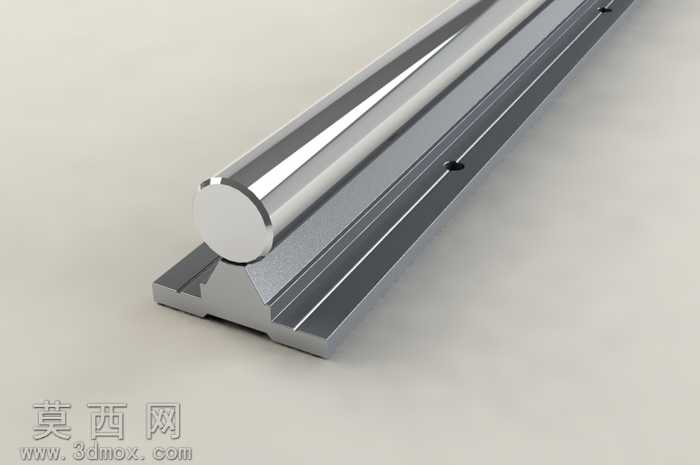

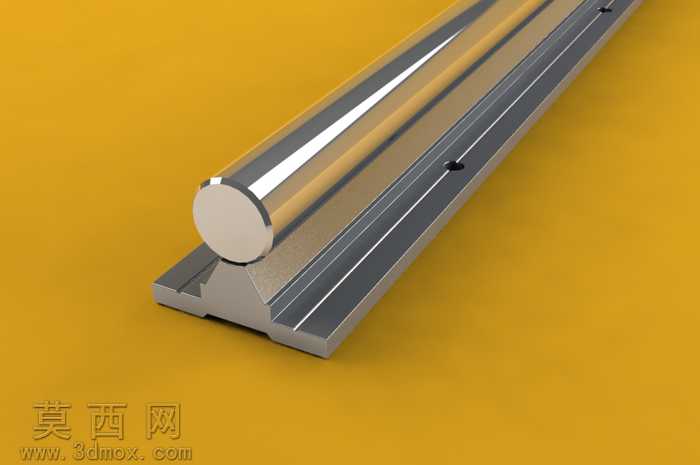

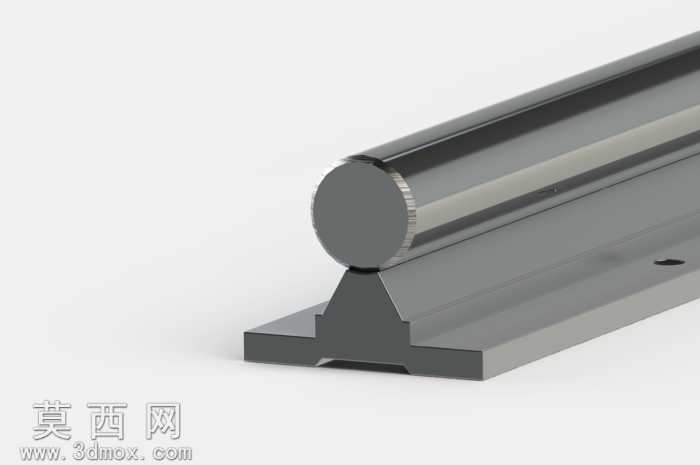

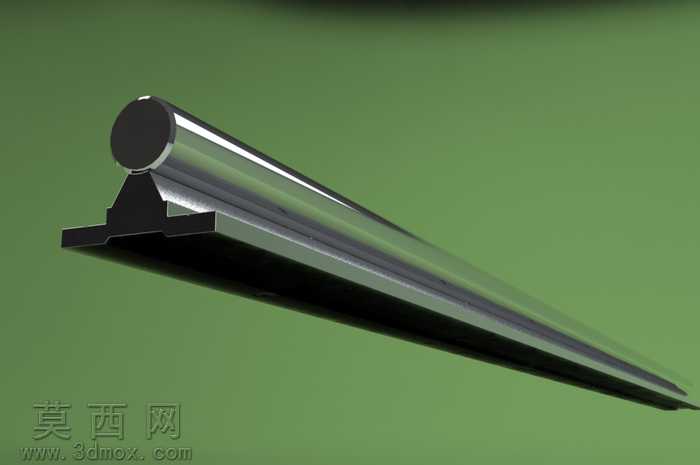

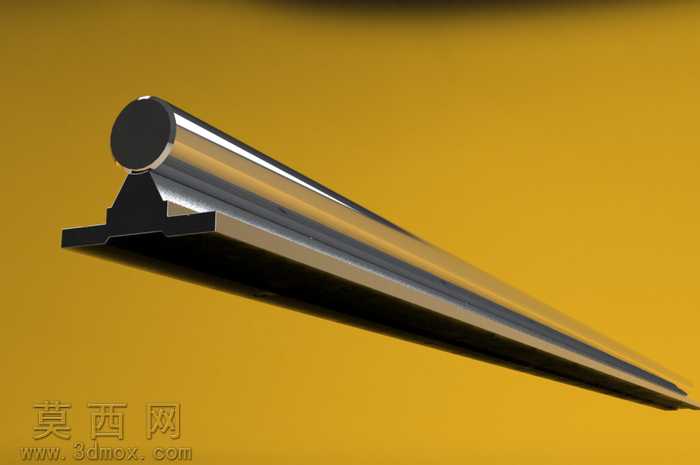

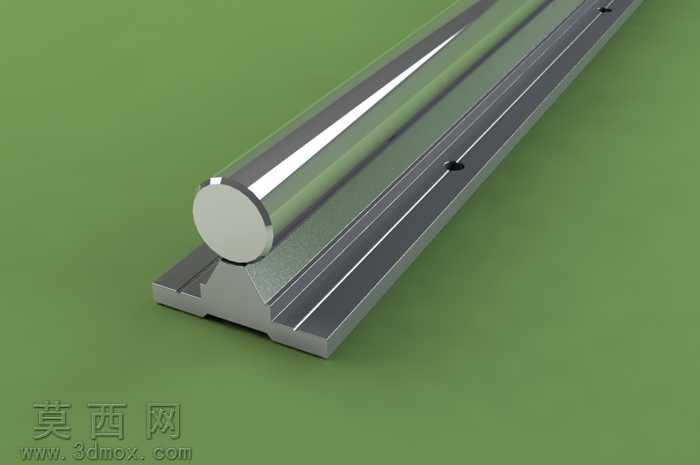

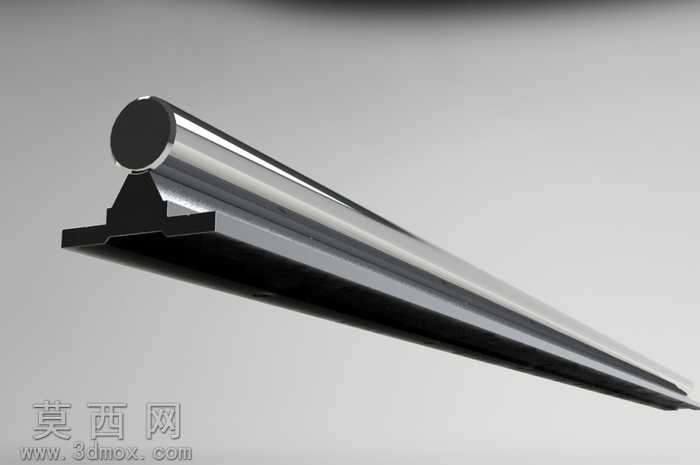

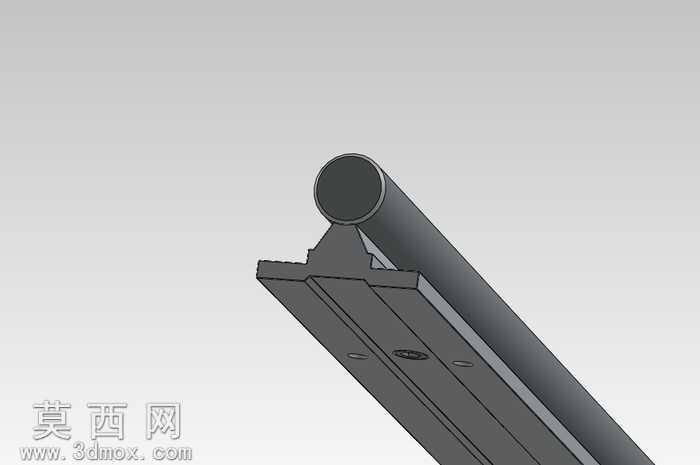

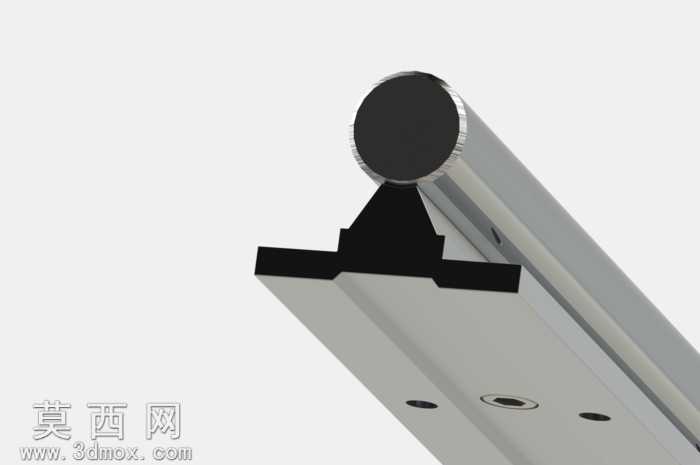

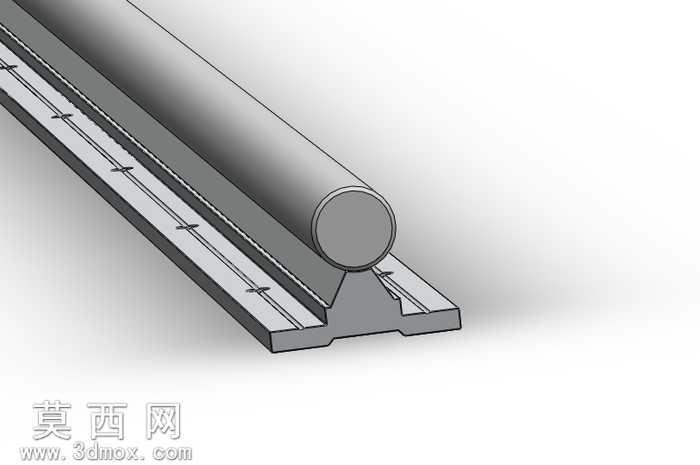

本作品为线性传动场景下的BR20光轴与配套支撑导轨组合结构，采用三维参数化建模方式完成全结构搭建，建模过程中优先保证零件间的装配配合精度，针对光轴与支撑导轨的V型贴合面做了公差适配设计，确保虚拟装配状态下无干涉、无错位，完全匹配实际安装的配合要求。渲染阶段采用金属质感材质体系，光轴部分设置为高抛光硬化钢材质，调整反射参数模拟硬铬镀层的镜面反光效果，还原预光轴硬化处理后的表面质感；支撑导轨部分采用喷砂阳极氧化铝材质参数，调整漫反射与粗糙度数值，还原铝制导轨经阳极氧化后的细腻磨砂金属质感，同时在导轨安装孔位置做了倒角细节处理，还原真实机加工零件的工艺特征。结构设计上采用模块化思路，将光轴与支撑导轨拆分为独立可编辑的零件模块，同时内置参数化设计表，支持在100毫米至1000毫米范围内自定义调整轴与导轨的总长度，无需重新绘制草图即可快速生成不同尺寸规格的同系列组件，适配不同行程的线性传动安装需求。支撑导轨的截面轮廓经过优化，V型支撑面的角度与光轴直径完全匹配，可保证光轴安装后的同轴度与直线度，导轨底部设置的安装沉孔位置经过等距排布计算，可直接适配标准规格的安装螺栓，满足快速装配的设计要求。建模过程中对零件的所有棱边都添加了符合机加工工艺的微小倒角，避免出现现实加工中不存在的尖锐直角，提升模型的真实感与工程实用性，材质渲染阶段通过HDR环境光模拟工业车间的光照环境，让金属表面的反射效果更贴近真实实物的视觉表现，整体模型既可以用于线性传动机构的方案演示、装配模拟，也可直接导出工程图用于实际生产的参考。
