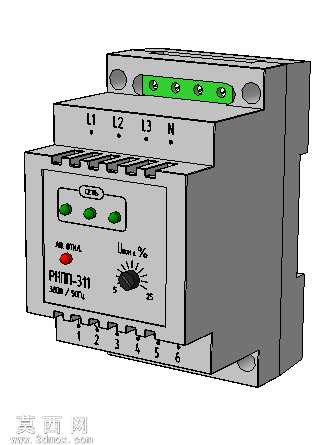

导轨式三相相位控制继电器三维建模作品

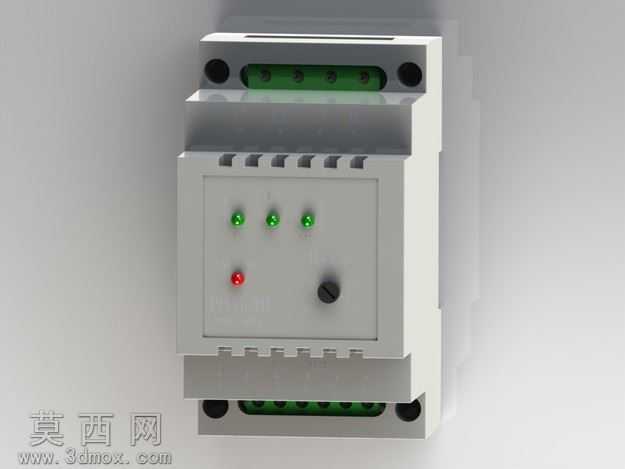

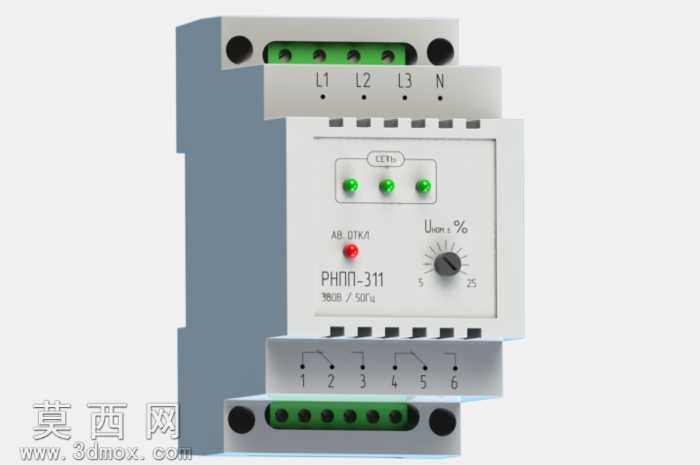

本作品为导轨安装式三相相位控制继电器的三维数字化模型，建模过程严格遵循工业低压电器的实际尺寸规范与结构逻辑，完整还原了该类电气保护器件的全部外观与结构细节。建模初期先梳理器件的分层堆叠结构，将整体拆分为顶部接线端子层、状态指示与调节面板层、中部主体壳体层、底部接线端子层四个独立结构模块，各模块间的装配间隙、卡扣衔接结构均按照实物的装配关系进行精准定位，确保模型装配逻辑与真实产品完全一致。建模过程中对细节特征进行了精细化还原：顶部与底部的接线端子排完整复刻了绿色绝缘基座、圆形接线孔位、端子标识字符，每一个接线孔的倒角、端子排与壳体的装配卡槽都做了细化处理；面板区域精准还原了三个绿色运行状态指示灯、红色故障指示灯、电压调节旋钮的结构，旋钮表面的刻度标识、调节档位的凹凸纹理都通过纹理映射与凹凸建模实现，面板上印刷的字符标识采用贴图贴合曲面的方式处理，避免字符拉伸变形；壳体两侧的导轨安装卡扣、散热凹槽、安装定位孔都按照实物结构逐一建模，壳体表面的哑光塑料质感通过材质参数调整实现，还原了工业电器常用的阻燃ABS外壳的材质表现。渲染阶段采用工业产品展示常用的柔和布光方案，主光源从侧上方投射，勾勒出器件的分层结构轮廓，辅助光源补正面暗部，避免接线孔、旋钮缝隙等位置出现死黑区域，材质区分上明确区分了塑料壳体的哑光质感、指示灯的半透明磨砂质感、旋钮的防滑纹理质感、接线端子的绝缘塑料质感，不同材质的粗糙度、反射率参数都经过反复调试，最终呈现的渲染效果与实物视觉表现高度一致。整个模型的结构设计完全服务于工业电气设计的展示需求，既可以用于低压配电方案的三维布局演示，也可作为电气类教学演示的可视化素材，所有特征均为可编辑参数化结构，能够根据不同型号的相位控制继电器参数进行快速调整适配。
