车间物料周转用焊接式运输行李架

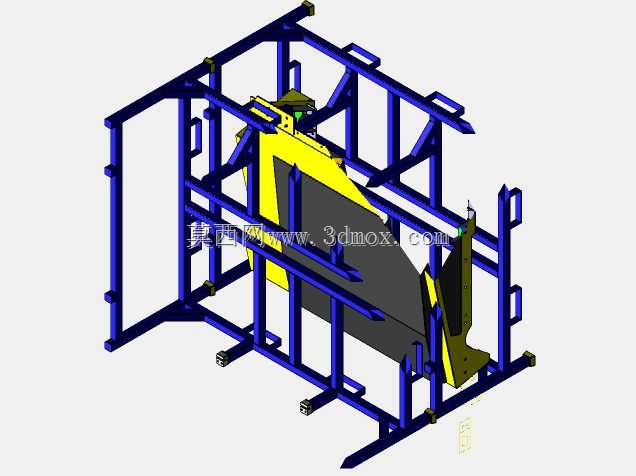

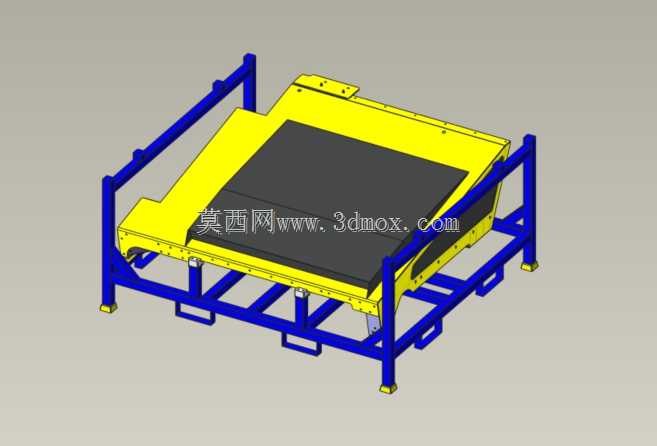

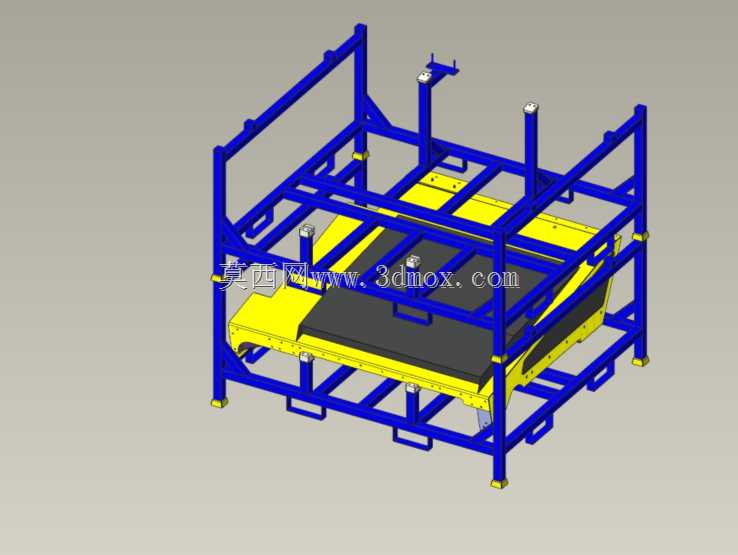

这套焊接式运输行李架主要面向生产车间内的零部件工序间周转、线边暂存以及短距离转运场景，多用于覆盖焊装、总装环节的异形结构件存放，避免工件在流转过程中出现磕碰变形、表面划伤的问题，尤其适配带有不规则曲面、薄壁结构的零部件存放需求，能替代传统通用托盘无法定位异形件的短板。从结构设计逻辑来看，整体采用矩形钢管拼焊成型的框架式主体，框架底部预留了叉车叉取的贯通空间，同时在底部支脚位置配置了可调式支撑脚轮，既可以满足叉车整架转运的重载需求，也能支持人工短距离推移调整工位位置，适配车间内不同的转运工况。框架内部的定位支撑结构完全贴合所存放工件的外形轮廓，黄色标识的支撑块采用分层错位布置，每一处支撑点都对应工件的刚性受力位置，避开工件上的安装孔、焊接边以及外观面，防止存放过程中工件受力变形，同时支撑块上预留了软质防护层的安装位，可根据工件表面防护需求粘贴橡胶或者毛毡垫层，避免硬质接触刮伤工件表面。设计过程中优先考虑了框架的整体刚性，所有横梁与竖梁的连接位置都采用满焊处理，关键受力节点额外增加了三角形加强筋板，避免长期周转使用后框架出现开焊、变形的问题，框架外侧的杆件全部做了倒角处理，去除焊接毛刺与锐边，防止操作人员推移或者取放工件时被划伤。安装边界方面，整体框架的宽度适配标准车间通道的通行宽度，高度匹配常规线边物料架的取放高度，底部叉车间距符合通用手动液压叉车、电动叉车的叉齿尺寸范围，不需要额外适配专用转运设备，可直接融入现有车间的物流转运体系。框架顶部预留了堆叠定位的凸台结构，空载状态下可实现多架堆叠存放，减少车间仓储空间的占用，满载状态下不建议堆叠，避免下层架体受力过载变形。在实际使用过程中，工件取放无需额外的工装辅助，顺着支撑块的导向方向即可完成工件的上架与下架操作，单架可容纳的工件数量根据工件外形尺寸匹配，每一个工件都有独立的定位空间，不会出现工件之间相互挤压碰撞的问题，相比传统的通用周转箱，这种定制化的焊接机架能大幅降低异形工件在转运过程中的不良率，同时提升工序间的物料存取效率，减少操作人员整理物料的辅助时间。
