齿条式防滚翻防护支架结构设计

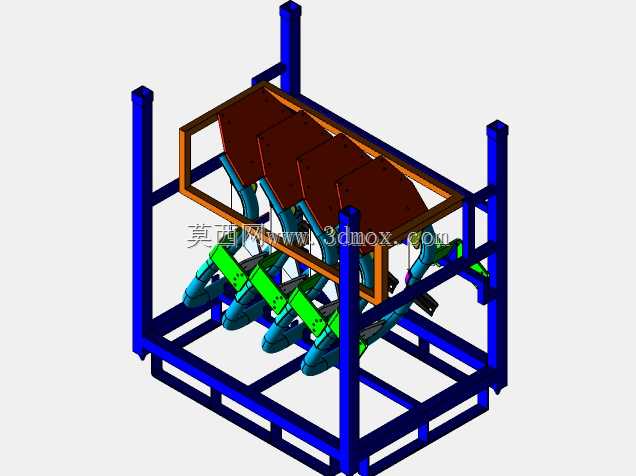

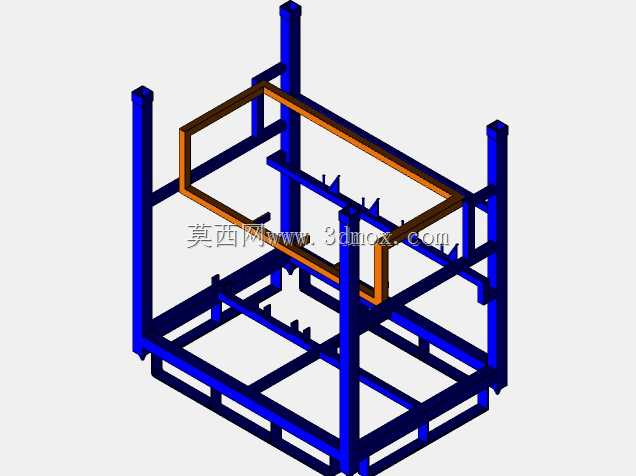

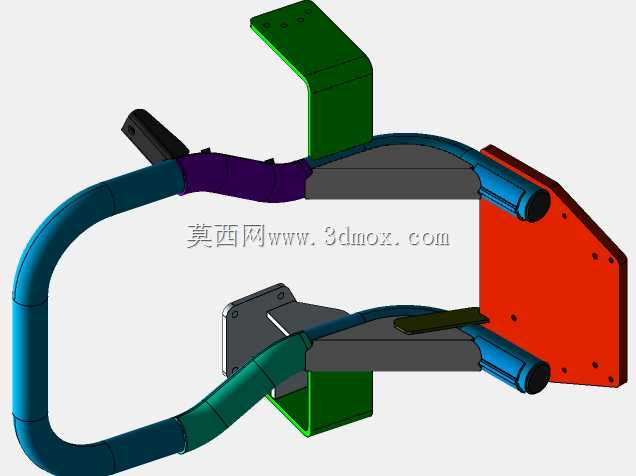

在拖拉机整机装配线的工位布局中，这类齿条式防滚翻防护支架主要承担线边待装防滚架组件的临时承载与定位功能，适配TT型号拖拉机的装配线边工位使用，无需直接固定在装配线台板上，可根据工位物料排布需求灵活调整摆放位置，适配线边物流的周转节奏。从结构设计逻辑来看，整体采用框架式方管焊接结构，四根竖向主立柱作为主要承载构件，底部设置双层交叉横撑框架，既保证底座的抗扭刚度，避免叉车转运过程中出现框架变形，也能让支架整体重心下移，提升放置时的稳定性，防止承载工件后出现侧翻风险。中部设置的齿条式定位结构是整个支架的核心功能部分，沿横向框架等距布置的齿形卡位，可根据不同规格防滚翻构件的外形尺寸调整卡位间距，对工件形成多点侧向限位，避免工件在支架存放、转运过程中出现滑移、磕碰，也能防止圆形或异形截面的防护构件出现滚动脱落的问题，相比传统平面放置的料架，这种齿条卡位结构能让工件之间保留足够的操作间隙，方便装配人员取件时直接抓取工件的装配基准位置，减少取件过程中的二次调整动作。上部的橙色围框结构一方面作为视觉警示标识，提醒现场作业人员注意支架的承载边界，另一方面也作为上部防护限位，防止工件码放过高时出现顶部倾落的问题。支架的外形尺寸控制在800x1200的占地范围内，这个尺寸是经过线边工位空间测算确定的，既可以满足单次承载6-8件防滚翻组件的存放需求，也不会占用过多的线边操作通道，适配大部分装配车间1.2米标准线边通道的排布要求，同时底座预留的叉车叉取位高度符合标准手动液压叉车、电动叉车的叉齿高度范围，可实现整架物料的线边快速转运，无需额外配置专用转运工装。在结构强度设计上，所有竖向立柱与横撑的连接位置均采用满焊工艺，焊接位置预留了打磨过渡的工艺余量，避免应力集中导致的焊缝开裂，整体框架的承载能力按照单工位2小时的物料周转量设计，可满足连续装配作业的物料缓存需求，齿条卡位的齿形角度经过反复调整，既能保证工件卡入后不会自行脱出，也能让作业人员取件时无需额外操作解锁，直接向上抬升即可取出工件，兼顾限位可靠性与操作便捷性。这类防护支架的应用，能有效解决拖拉机装配线边防滚翻构件存放混乱、工件易磕碰变形、取件效率低的问题，同时齿条式的可调卡位设计也让支架具备一定的通用适配性，可兼容相近尺寸的其他长条形结构件的线边存放需求，减少线边专用工装的配置数量，降低车间工装管理的复杂度。
