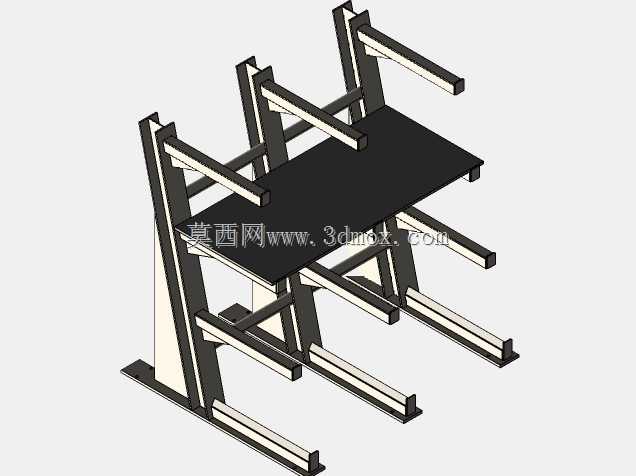

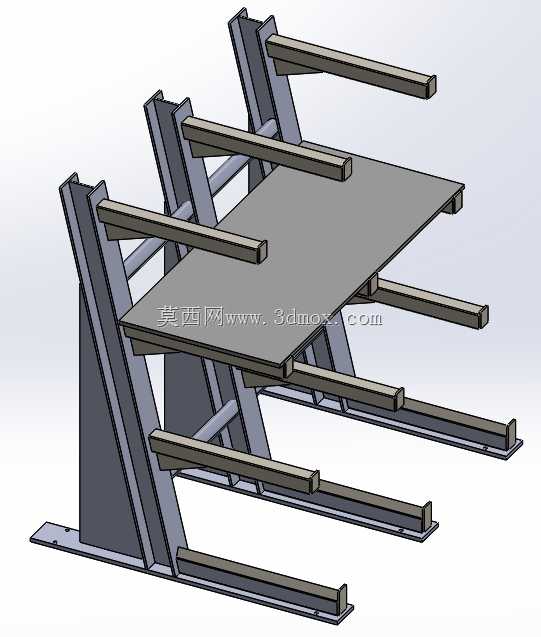

适配柔性压力机的多层悬臂式工具存放架

在冲压加工车间的柔性压力机作业工位旁，这类悬臂式工具存放架是理顺工位物料、压缩换模辅助时长的核心工位器具，主要用来分类存放冲压作业用到的各类模具镶块、调整垫块、拆装扳手、定位夹具等零散工装，避免工具随意堆放导致的磕碰损伤、找寻耗时问题，适配多品种小批量的柔性冲压生产节奏。从结构设计逻辑来看，整体采用三立柱倾斜支撑架构，立柱向后倾斜一定角度，搭配底部带安装孔的落地法兰底座，安装时可通过膨胀螺栓直接固定在压力机侧方的混凝土地面，安装边界需预留至少1.2米的前方操作空间，方便操作人员取放各层工具，同时架体整体深度控制在0.8米以内，不会占用压力机作业区的安全通道空间，架体总高度适配常规开式柔性压力机的侧方安装高度，不会遮挡压力机的操作面板与安全防护门。每层承托臂采用等间距分层排布，单根悬臂为矩形钢截面加工而成，悬臂端部做了圆弧倒角处理，避免取放工具时刮伤工装表面或划伤操作人员，层间高度根据常用冲压工装的高度尺寸做了差异化设置，下层预留更高的存放空间，用来放置重量较大的模具垫块、重型扳手类工具，降低高位取放重物的安全风险，上层空间用来放置小型定位销、调整垫片等轻质工具，符合人机工程学的取放高度要求。相邻立柱之间通过横向连接杆做刚性连接，提升整体架体的抗扭稳定性，即使单侧悬臂放置较重工装，也不会出现架体侧倾变形的问题，所有承托面均做了平整处理，没有突出的焊瘤或毛刺，放置工装时不会出现硌伤、滑动移位的情况。这类存放架没有设置额外的格挡或围栏，方便不同尺寸的长柄工具、异形工装直接搭放在悬臂上，适配柔性生产时工装种类多、尺寸差异大的存放需求，不需要额外定制专属的存放位，可根据日常使用的工具类型灵活调整放置位置，相比封闭式工具柜，取放效率更高，也更方便日常清点工装数量，避免工具遗落在压力机作业台面上引发的设备安全隐患。在实际车间布局中，这类架体通常紧邻压力机的换模侧安装，操作人员在换模、调整设备参数时，转身即可拿到需要的工具，不需要长距离往返工具室，能够有效减少非生产作业时长，提升柔性压力机的设备稼动率，架体表面采用喷塑处理，耐车间内的油污、切削液腐蚀，长期使用也不会出现漆面脱落、锈蚀的问题，维护成本极低。
