锅炉用合金碳钢轮式扩散器结构设计

　　该扩散器主要配套应用于工业锅炉的送风系统环节，安装在锅炉风道出口与炉膛进风段的衔接位置，核心作用是对送入炉膛的助燃空气进行整流扩散，让气流以均匀的径向分布状态进入燃烧区域，避免局部风速过高造成火焰偏斜、局部燃烧不充分的问题，同时也能降低风道出口的气流阻力，减少送风过程的压损，提升锅炉整体的燃烧效率。从实际工况适配角度出发，该部件选用特殊合金碳钢作为加工基材，这类材料在锅炉周边长期高温、带少量烟尘颗粒的气流冲刷环境下，能保持足够的结构强度与抗磨损性能，不会因为长期受热出现形变，也能抵御气流中携带的细微尘粒的磨蚀，适配锅炉长期连续运行的使用需求。

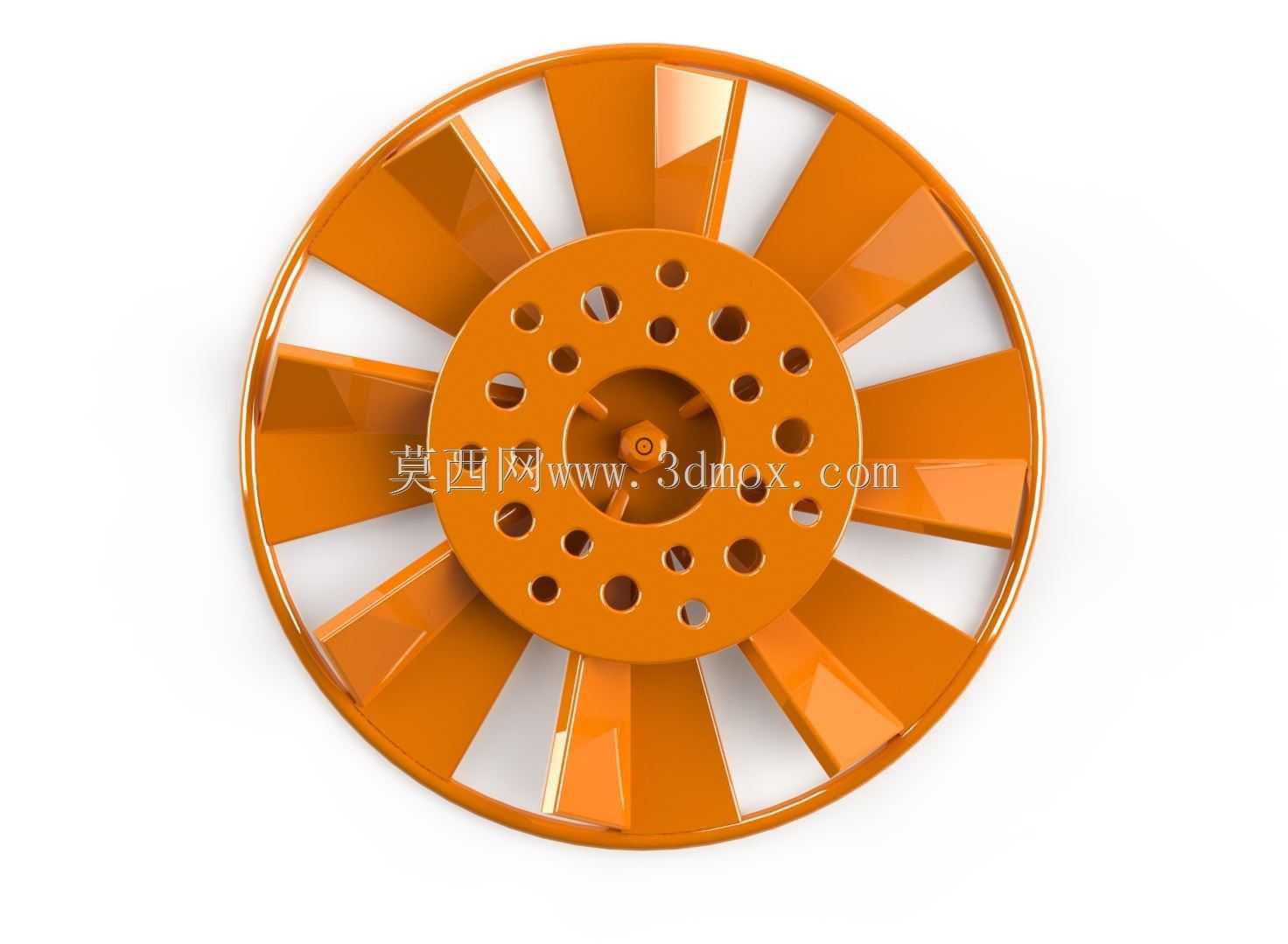

　　结构设计上采用轮式辐条布局，中心为带密集安装孔的轮毂区域，轮毂中心预留与驱动轴或者风道固定座对接的定位孔位，周边均匀排布的多组通孔一方面用于部件的安装固定，可通过螺栓将扩散器锁紧在风道端部的安装法兰上，另一方面也能平衡部件转动或者受气流冲击时的应力分布，避免应力集中在轮毂与辐条的衔接位置造成结构开裂。从轮毂向外延伸出多片等角度分布的弧形辐条叶片，叶片的曲面角度经过气流仿真校核，当气流从中心区域向外周扩散时，叶片会对气流进行导向，让原本集中在中心的气流顺着叶片曲面均匀分散到整个圆周方向，同时叶片的厚度从根部到外缘做渐变处理，根部与轮毂衔接位置厚度更大，保证结构连接强度，外缘位置厚度适当减薄，降低气流通过时的阻力，同时也能控制部件整体重量。最外侧的环形轮缘将所有辐条叶片的外端连接为整体，形成封闭的外圈结构，既可以提升整个部件的结构刚性，避免长期受气流冲击出现叶片颤动的问题，也能在安装时与风道内壁的定位台阶配合，保证部件安装后的同轴度，避免出现偏心造成的气流分布不均。

　　安装边界方面，该扩散器的外径尺寸与常规工业锅炉的送风管道内径适配，安装时需保证轮毂中心与风道中心的同轴度偏差控制在合理范围内，避免叶片与风道内壁发生剐蹭；轮毂上的安装孔位按照通用法兰的孔距标准排布，可直接与同规格的风道法兰对接，不需要额外加工转接件。部件的轴向厚度经过优化，不会在风道内占用过多的流道长度，同时保证气流经过叶片时有足够的导向距离实现均匀扩散。在实际使用过程中，这类扩散器不需要额外的驱动结构，依靠送风气流自身的动能即可实现气流的整流扩散，部分配套有可调送风结构的锅炉场景下，该扩散器也可配套低速转轴使用，转动状态下能进一步提升气流扩散的均匀度，适配不同负荷下的锅炉送风需求。设计过程中针对辐条叶片的曲面弧度做了多轮调整，最初的直叶片方案虽然加工难度低，但气流扩散后存在周向分布不均的问题，靠近叶片位置的风速偏高，叶片间隙位置风速偏低，容易造成炉膛内局部供氧量不足；调整为带一定弧度的曲面叶片后，气流在叶片表面的流动更顺畅，分离涡的产生区域明显缩小，周向的气流速度差控制在较小范围内，能让炉膛内的燃烧反应更充分，降低不完全燃烧带来的能耗损失与污染物排放。同时针对合金碳钢材料的焊接加工特性，在轮毂与辐条、辐条与轮缘的衔接位置都做了圆弧过渡处理，避免焊接过程中出现应力集中，也能减少长期受热循环影响下的焊缝开裂风险，部件加工完成后可做表面氧化处理，提升表面的抗锈蚀能力，适配锅炉周边相对潮湿、带一定腐蚀性气体的安装环境。
