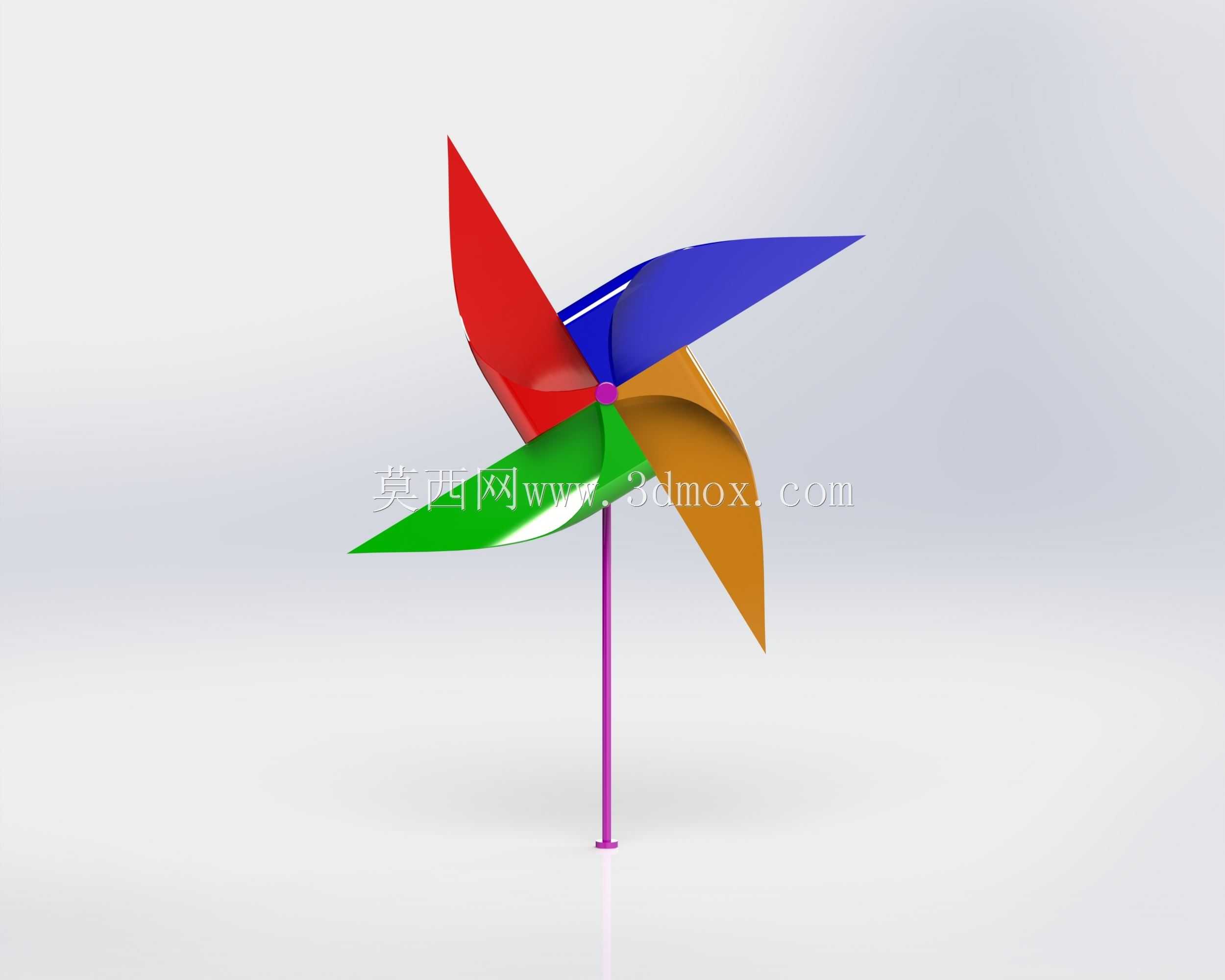

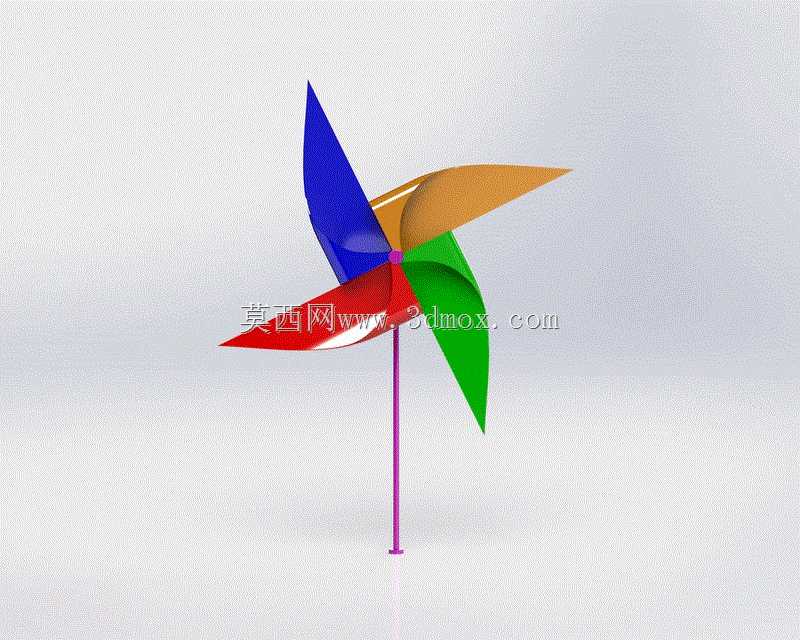

四叶彩色风车趣味创意结构设计

　　日常接触的风动类趣味结构里，四叶风车是结构逻辑最直白、传动链路最短的一类装置，很多刚接触机械结构的从业者，都会拿这类小结构做运动仿真的入门练习，不用考虑复杂的载荷校核，也不用匹配严苛的工业工况，只需要把转动副的配合间隙、叶片的迎风角度调整到位，就能实现顺畅的风动转动效果。

　　从实际应用场景来看，这类小型风车结构很少用于工业级的风能采集，大多是作为文创摆件、儿童玩具、场景装饰件来使用，也有部分景观装置会把同结构的风车做等比例放大，安装在户外文旅场景、休闲园区的步道两侧，借助自然风实现持续转动，烘托轻松的场景氛围。做这类结构的三维设计时，首先要明确核心的功能需求：在低风速条件下就能顺利起转，转动过程中叶片不会和中心轴、支撑结构发生干涉，整体装配完成后没有多余的晃动量，支撑结构的重心要落在底座的支撑范围内，避免转动过程中出现侧翻。

　　具体到结构设计的思路上，首先要确定叶片的曲面角度，四片叶片沿中心轮毂呈90度圆周均布，每片叶片的扭转角控制在12度到15度之间，这个角度区间下，叶片迎风时的受力分解最合理，轴向的分力会带动轮毂绕中心轴转动，不会因为角度过大出现风阻卡死，也不会因为角度过小导致受力不足无法起转。叶片的材质如果是做实体摆件，一般选用薄质的PP塑料或者彩色金属薄片，厚度控制在0.3mm到0.8mm之间，重量足够轻，转动时的转动惯量不会给中心轴带来额外的摩擦负担；如果是做放大版的景观装置，叶片则会选用轻质的玻璃钢或者彩钢薄板，在保证结构强度的前提下尽可能降低自重。

　　中心轮毂的设计是整个结构的核心配合部位，轮毂上要预留四个和叶片根部匹配的卡槽，卡槽的角度和叶片的扭转角保持一致，装配时叶片直接卡入卡槽即可定位，不需要额外的粘接或者紧固件，方便后期更换损坏的叶片。轮毂中心要设计和中心轴配合的通孔，配合公差选用间隙配合，间隙量控制在0.1mm到0.2mm之间，既不会因为间隙过大导致轮毂转动时出现偏心晃动，也不会因为间隙过小导致转动卡涩，长期使用后积灰也不会影响转动顺畅度。中心轴一般选用直径3mm到5mm的冷拉圆钢，表面做光滑处理降低摩擦系数，轴的下端和支撑杆做过盈配合固定，轴的上端可以加装一个直径略大于轮毂通孔的限位帽，避免轮毂在转动过程中从轴的上端脱出。

　　支撑杆的设计要兼顾刚性和美观性，小型摆件的支撑杆直径一般在4mm到6mm之间，长度根据叶片的回转半径来确定，要保证叶片转动时，叶片最下端距离底座安装面的间隙不小于10mm，避免叶片转动时剐蹭底座或者安装平面。底座的设计要考虑整体的稳定性，底座的重量要占到整个结构总重量的60%以上，重心尽可能压低，底座的支撑面直径要大于叶片回转半径的1.2倍，这样即使在风速稍大的环境下，整个结构也不会出现倾倒。如果是户外使用的放大版结构，底座还要做预埋或者配重处理，抵御户外的阵风载荷。

　　做这类结构的三维建模时，不需要做复杂的受力仿真，只需要完成运动干涉检查，确认叶片在360度转动的全行程内，不会和支撑杆、限位帽、底座发生剐蹭，配合部位的尺寸公差符合装配要求即可。很多从业者在初次做这类结构时，容易忽略叶片扭转角的一致性，导致四片叶片的迎风角度不一致，转动时出现动不平衡，不仅转动不顺畅，还会带动整个结构产生振动，只要在建模时做好圆周阵列的参数关联，保证四个叶片的角度、尺寸完全一致，就能避免这类问题。另外中心轴和轮毂的配合长度也需要注意，配合长度控制在轮毂厚度的1.5倍左右，过短会导致轮毂转动时出现偏摆，过长则会增加不必要的摩擦阻力。

　　这类结构虽然没有复杂的工业功能，但是其核心的风动转动逻辑、转动副的配合设计思路，和很多工业级风动设备的基础原理是相通的，通过这类小结构的建模练习，可以更好地理解圆周均布结构的设计方法、间隙配合的公差选取、转动结构的动平衡调整逻辑，为后续设计更复杂的旋转类机械结构打下基础。在实际的装配调试中，还可以在轮毂和中心轴的配合面添加少量的润滑脂，进一步降低转动阻力，让风车在更低的风速下就能顺利起转，提升使用体验。
