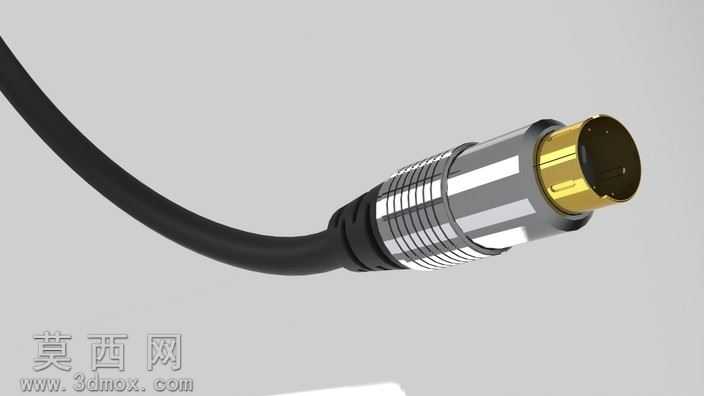

S端子视频信号传输连接线缆三维建模作品

本作品为S-视频信号传输连接线缆的三维建模成果，建模过程依托主流三维设计软件完成，整体遵循实物测绘比例进行1:1参数化构建，完整还原了S端子视频线的全部结构细节。建模阶段首先梳理产品的结构组成，将整体拆分为S端子金属插头、绝缘塑封衔接段、柔性线缆主体三个核心模块，针对S端子插头部分，精准还原了多针信号接触端的排布结构，金属外壳的防滑滚花纹理采用螺旋扫描阵列特征实现，每一圈滚花的间距、深度都参照实物参数设置，插头前端的镀金接触层通过独立曲面拆分完成结构区分，金属外壳上的分段式凹槽装饰结构采用环形切除配合阵列命令完成，保证结构规整度与实物一致。衔接段的橡胶防护套部分，采用柔性形变特征模拟线缆弯折处的自然褶皱形态，通过曲面放样命令构建出橡胶套与金属插头、线缆主体衔接处的过渡曲面，还原橡胶材质注塑成型后的自然弧度，避免生硬的直角衔接。线缆主体部分采用扫掠命令构建，以自然弯曲的样条曲线作为扫掠路径，还原线缆自然垂放的松弛形态，同时在线缆表面添加细微的纵向纹理特征，模拟橡胶外被的磨砂质感。材质与渲染阶段，针对不同部件匹配对应的物理材质：金属插头外壳赋予镀铬金属材质，调整反射粗糙度参数模拟亮面金属的高反光特性，前端接触端赋予镀金材质，调整金属色泽与反射强度区分两种金属部件的视觉差异；橡胶衔接段与线缆外被赋予哑光黑色橡胶材质，添加细微的凹凸纹理贴图模拟橡胶表面的颗粒质感，调整材质的漫反射参数避免过强反光，还原橡胶材质的哑光特性。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮插头金属部分突出金属质感，辅光源补亮线缆暗部避免死黑，背景采用浅灰色渐变背景突出产品主体，最终渲染效果清晰展现产品的结构细节与材质特性。设计思路上，建模全程遵循工业产品建模的参数化逻辑，所有特征保留可编辑参数，方便后续调整线缆长度、插头尺寸等参数，适配不同的使用场景展示需求，同时在结构还原上兼顾视觉真实感与建模效率，对非核心的内部线缆芯线结构做合理简化，在保证外观还原度的前提下控制模型整体面数，让模型可用于产品展示、装配模拟、电商宣传素材制作等多种场景。
