自定义10马力发动机多级传动齿轮箱

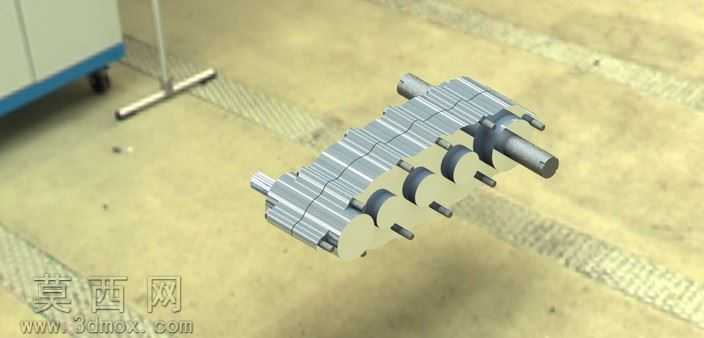

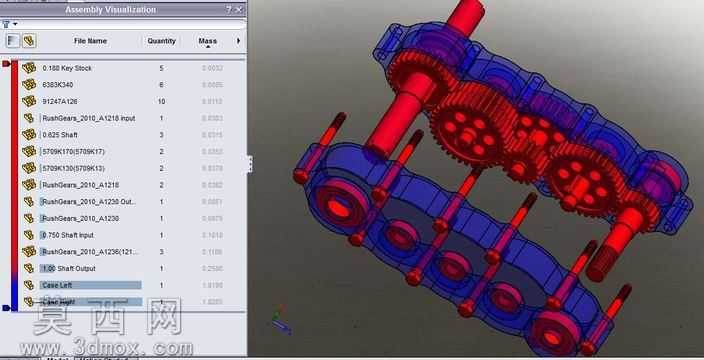

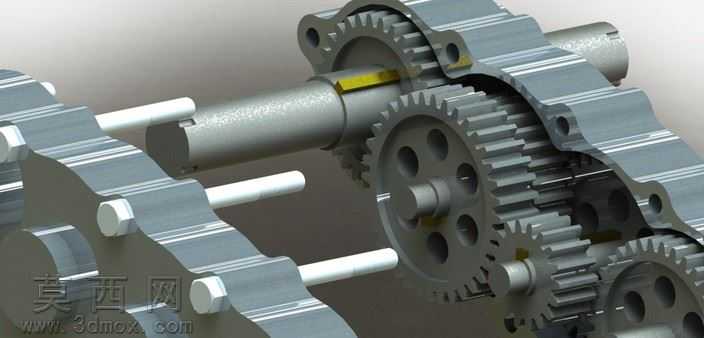

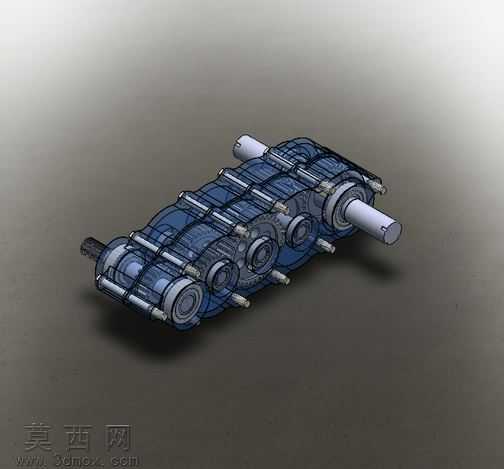

本作品为适配10马力发动机的自定义多级传动齿轮箱三维模型，建模过程严格遵循机械传动设计逻辑，以SolidWorks为核心建模工具完成全参数化结构搭建，整体采用透明化外壳渲染方案，可直观呈现内部各级齿轮啮合、轴系排布的完整结构。建模阶段首先完成输入输出轴的定位基准搭建，依据传动比要求依次排布各级传动齿轮：前三组轴系采用1:1等速传动设计，保证动力输入阶段的旋转方向一致性，末级轴组设置8:1减速传动比，实现输出端的大扭矩降速需求，各级齿轮的模数、齿宽、中心距均经过参数化校验，确保啮合间隙处于合理区间，避免传动干涉问题。模型中所有轴类零件均采用阶梯轴结构设计，对应轴承安装位预留标准配合公差，轴承选型参考McMaster.com标准件参数完成建模，保证轴系转动支撑结构的合理性；箱体采用分体式拼接结构，结合面预留密封槽位，各轴伸出端设置油封安装位，兼顾传动防护与润滑密封需求。渲染阶段为外壳赋予半透明深蓝色工程塑料材质，既保留箱体的轮廓完整性，又可清晰展示内部传动结构，齿轮与轴类零件赋予金属钢材质，添加真实的倒角、圆角工艺特征，还原机械加工零件的质感，轴承部位添加金属光泽与保持架细节，提升模型的真实感。设计过程中对原参考齿轮结构进行了针对性修改，调整了部分齿轮的齿向与安装定位，优化了轴系的支撑跨距，提升整体传动结构的刚性，所有零件均添加完整的配合约束，可实现传动过程的运动仿真模拟，直观展示动力从输入轴传入、经过多级齿轮换向与减速后从输出轴传出的完整过程，模型结构完整，细节丰富，可用于传动原理教学、机械设计参考以及相关动力设备的方案验证。
