摩托车变速器多联齿轮传动轴三维设计

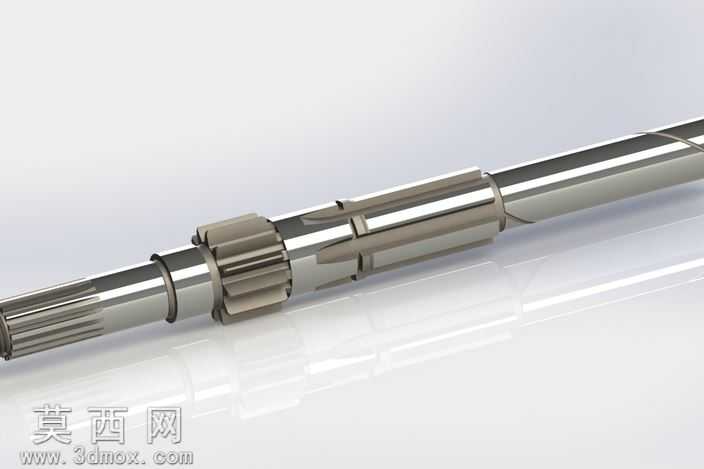

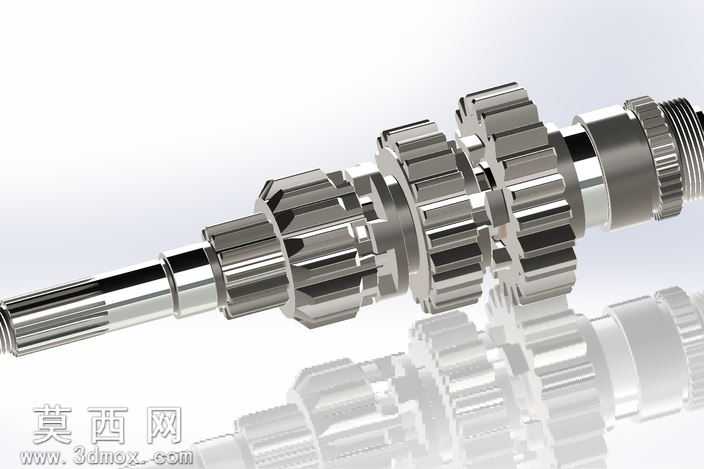

本作品为摩托车传动系统核心部件的三维建模设计，采用SolidWorks完成全参数化建模流程，建模初期先梳理轴类零件与多联齿轮的配合逻辑，以花键轴的中心轴线为全局设计基准，依次完成各段轴径、花键齿形、不同模数齿轮的轮廓绘制。建模过程中对花键段采用渐开线齿形精准放样，保证花键齿的啮合精度符合传动公差要求，各档位齿轮采用参数化齿廓生成方式，分别匹配对应档位的传动比参数，齿轮与轴的配合段严格按照过渡配合公差设定轴径尺寸，同步完成轴上卡簧槽、轴承配合位、螺纹连接段的细节建模，还原零件真实加工特征。渲染阶段采用金属镀铬材质赋予零件表面，调整材质反射率与粗糙度参数，模拟钢制零件经精磨加工后的金属光泽，通过添加地面反射环境效果，突出零件的精密质感与结构层次感，渲染视角选取斜向45度方位，完整展示轴上各齿轮的排布位置、花键段结构、轴端螺纹与锁紧结构的细节。设计过程中重点考量传动部件的结构合理性，各齿轮之间预留标准换挡间隙，轴的阶梯段设置合理退刀槽结构，花键齿的齿向公差、齿轮的齿形公差均参考摩托车变速器行业设计标准设定，保证模型可直接用于后续的装配仿真、干涉检查以及工程图导出工作。该模型的设计思路围绕摩托车变速器输入轴的实际功能展开，还原了量产零件的全部结构特征，既可以作为机械传动相关课程的教学参考模型，也能够用于摩托车传动系统的结构验证、改装设计的参考依据，建模过程中保留了全参数化特征，使用者可根据不同排量车型的传动需求，快速修改齿轮模数、轴段长度、花键参数等尺寸，快速生成适配不同机型的传动轴模型。
