多规格直齿圆柱机械齿轮组三维设计

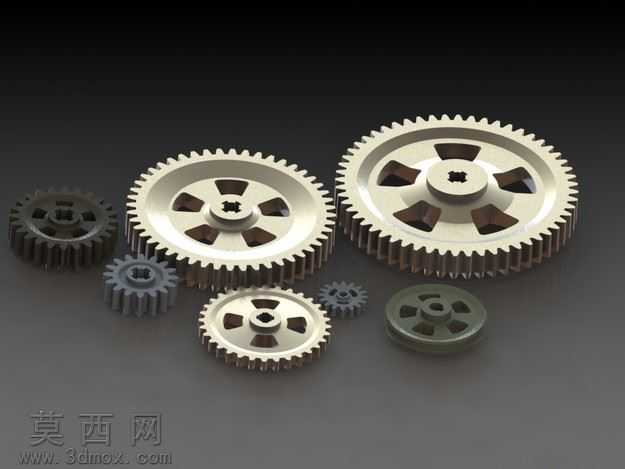

本套齿轮组模型采用SolidWorks进行全参数化三维建模，建模过程严格遵循直齿圆柱齿轮的齿廓生成规范，以渐开线齿形为核心构建基准，通过方程式驱动齿形轮廓的生成，确保不同模数、齿数的齿轮均符合机械传动的啮合标准。建模初期先梳理整套齿轮的参数体系，涵盖大直径传动齿轮、中间传动齿轮、小模数传动齿轮等不同规格的参数设定，针对不同齿数的齿轮分别设置对应的齿顶高系数、顶隙系数，保证齿轮啮合时的传动精度，避免出现根切、干涉等设计问题。结构设计上，大尺寸齿轮采用辐板式带减重孔的结构，在保证轮体结构强度的前提下，有效降低齿轮自身重量，减少传动过程中的转动惯量，提升传动响应速度；小尺寸齿轮采用实心轮体结构，保障小模数轮齿的结构强度，避免传动过程中出现轮齿断裂的问题；部分齿轮中心设置异形安装孔，匹配对应传动轴的安装定位需求，保证动力传递过程中的同轴度。材质与渲染环节，针对不同应用场景的齿轮设置差异化材质表现，重载传动齿轮采用调质合金钢材质，渲染时还原金属表面的哑光磨砂质感，体现金属材料的强度属性；轻载传动齿轮采用工程塑料材质，还原塑料表面的细腻质感，区分不同材质齿轮的应用场景。渲染阶段搭建深色渐变展示背景，采用三点布光方案，主光源从斜上方投射，突出齿轮的齿形轮廓与轮体结构细节，辅光源补充暗部光照避免细节丢失，轮廓光勾勒齿轮边缘提升模型立体感，最终呈现的渲染图清晰展示不同规格齿轮的结构特征与啮合关系。设计思路围绕通用机械传动场景的实际需求展开，整套齿轮可适配不同传动比的动力传递场景，建模过程中保留全参数化特征，使用者可根据实际传动需求修改齿数、模数、压力角等核心参数，快速生成适配特定工况的齿轮模型，可用于机械原理教学演示、传动方案验证、非标设备设计选型参考等场景，模型结构严谨，齿形精度符合机械设计标准，能够直观展示直齿圆柱齿轮的结构特点与传动逻辑。
