齿轮齿条式发电减震阻尼装置结构

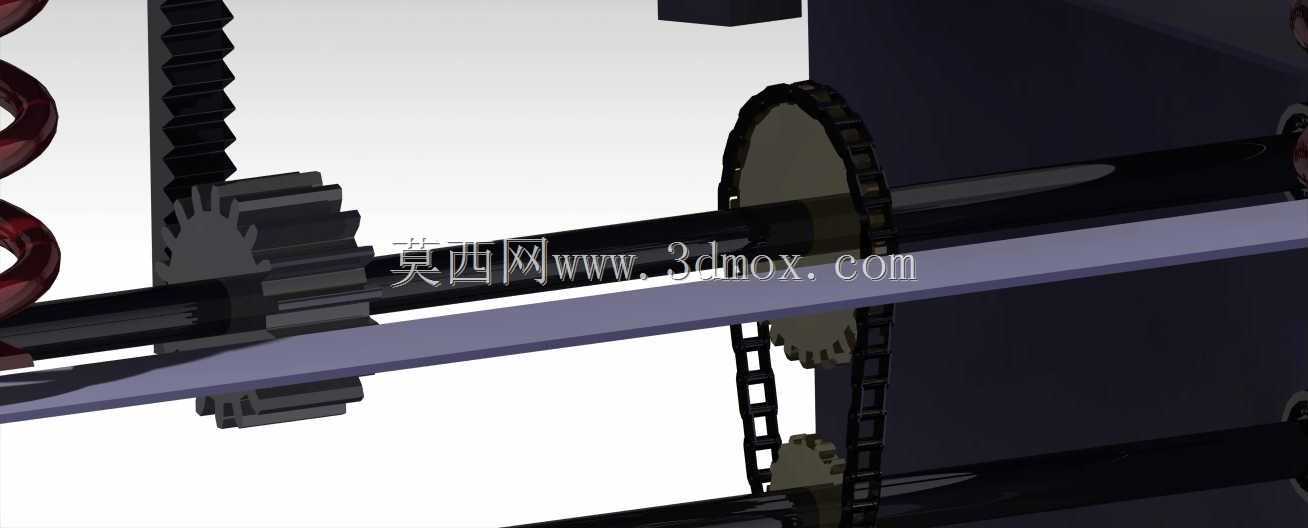

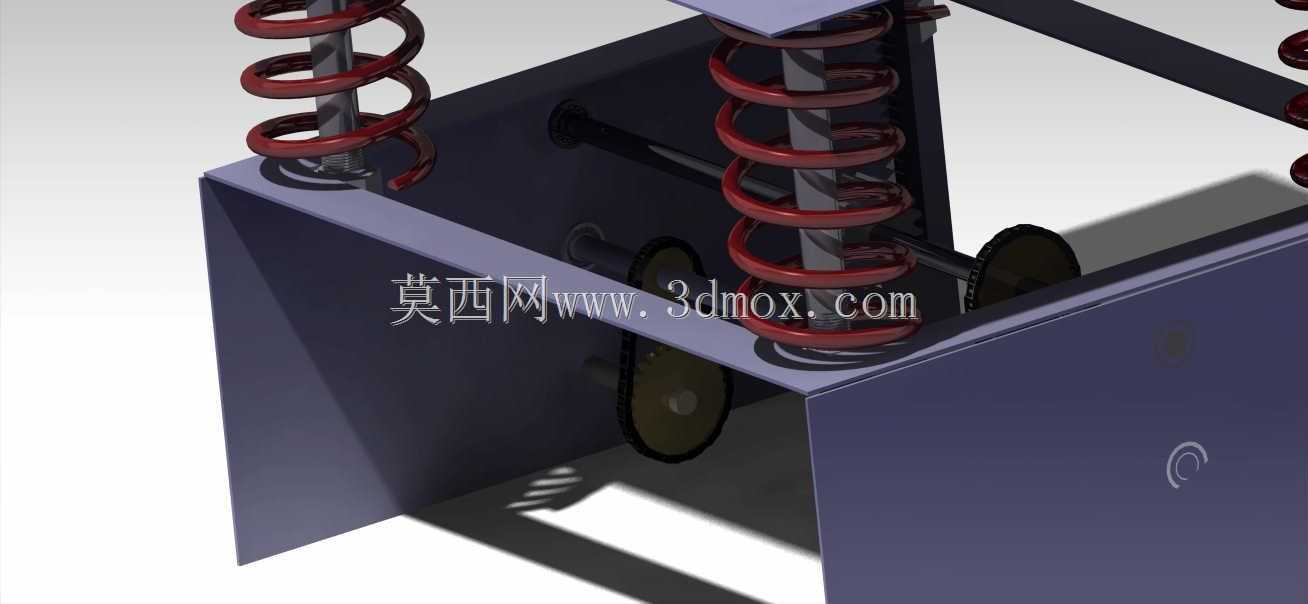

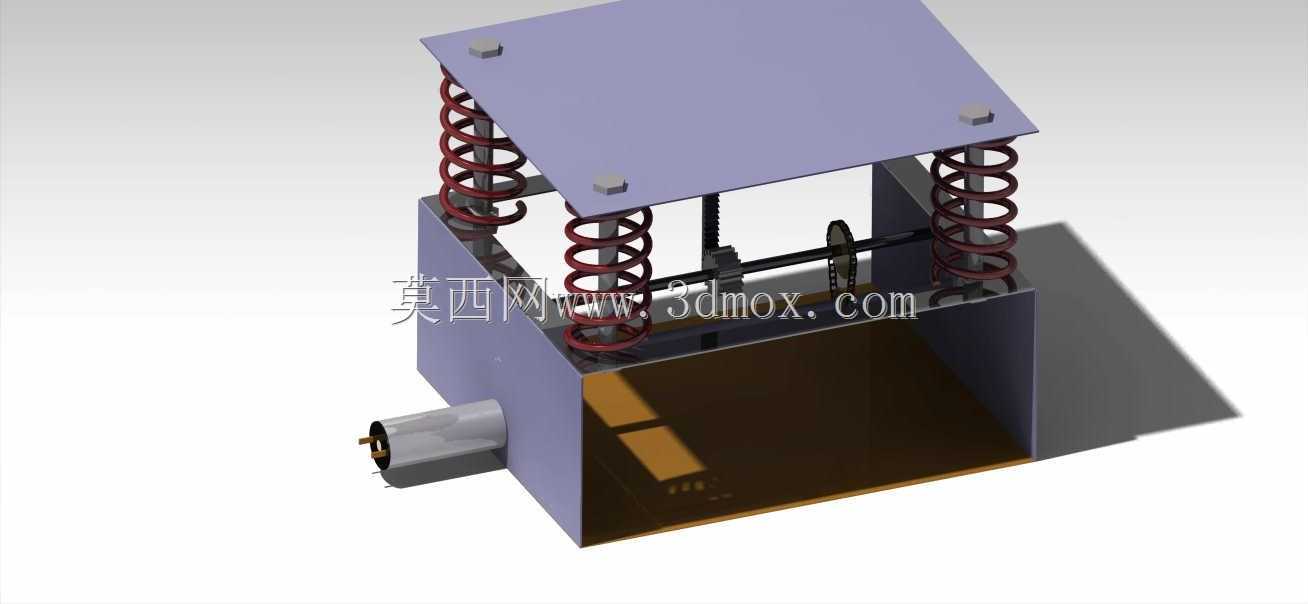

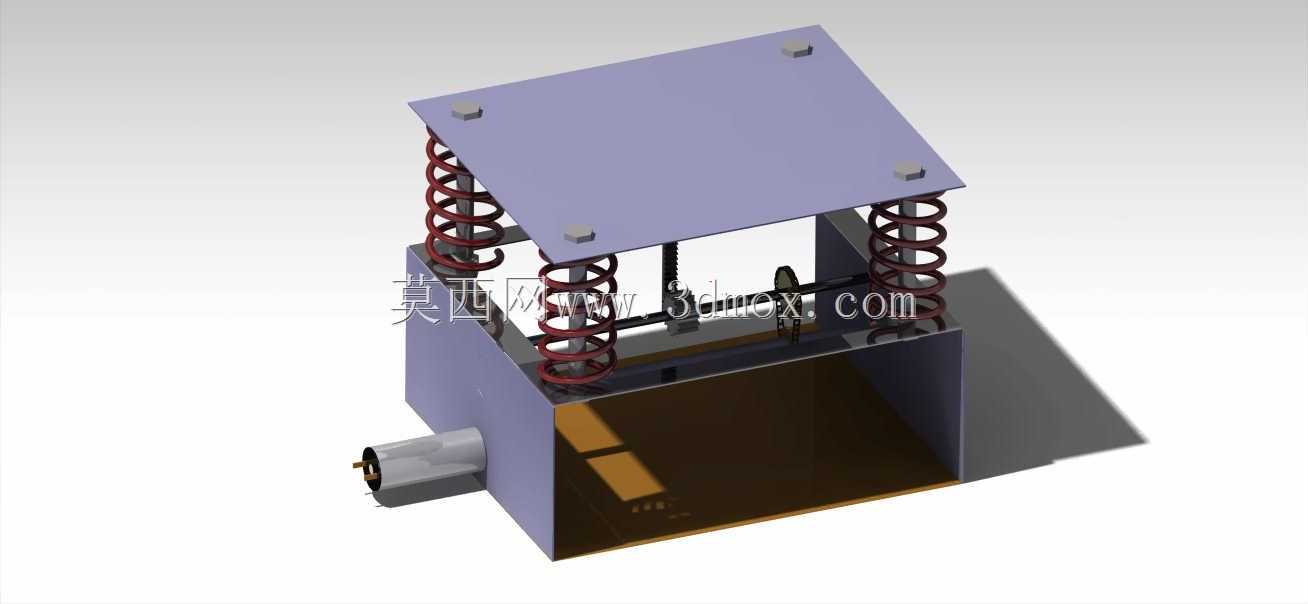

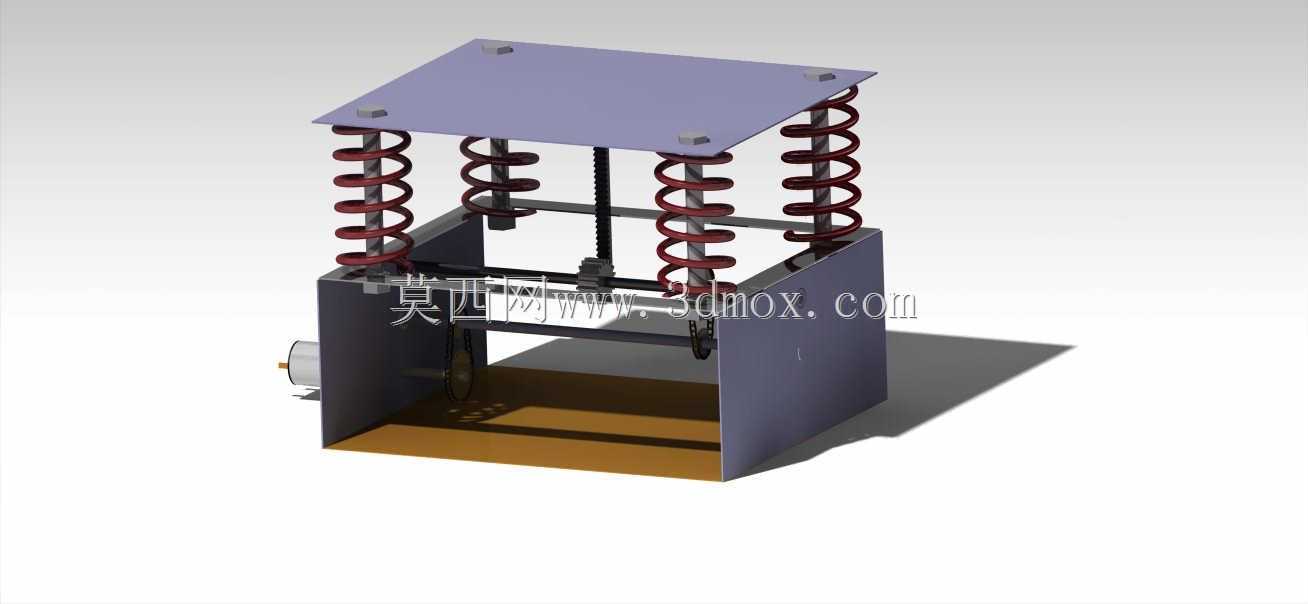

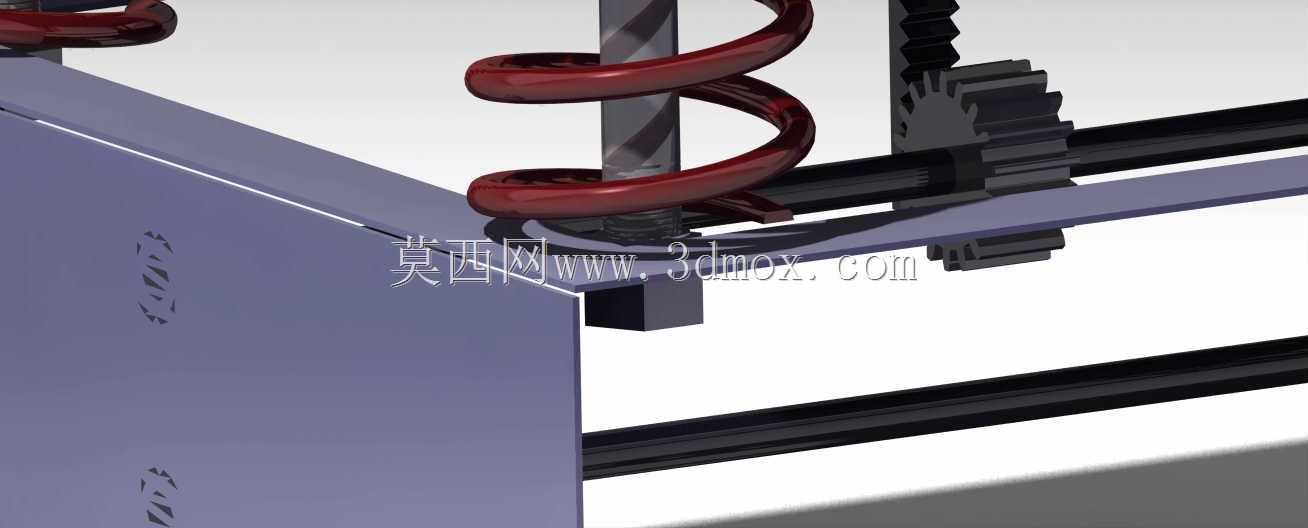

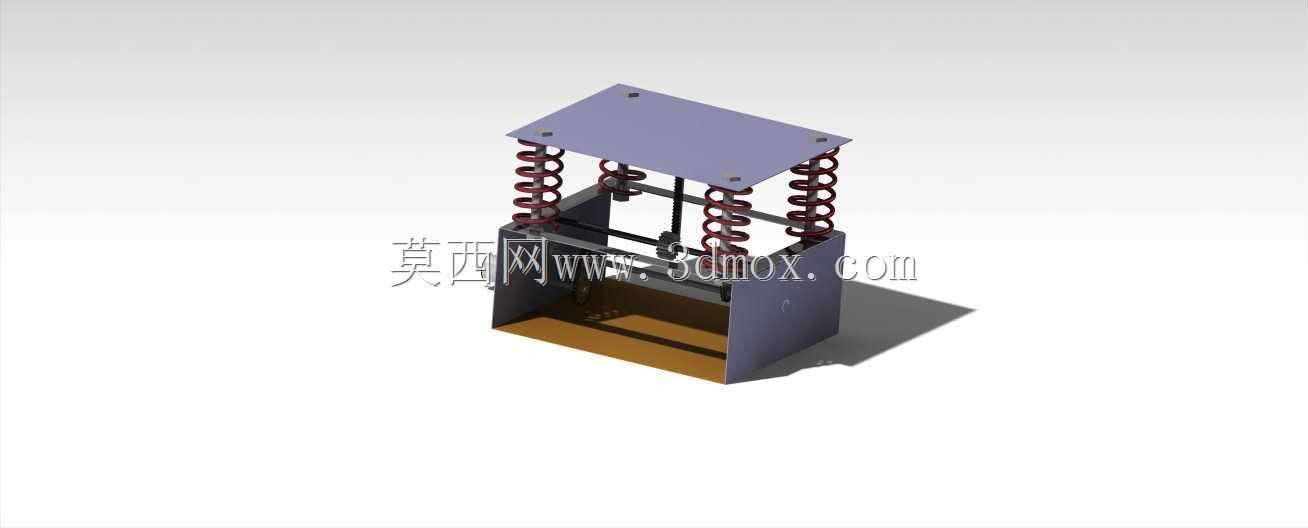

该阻尼装置主要面向车辆悬架系统的能量回收场景设计，区别于传统液压阻尼器仅将振动能量转化为热能耗散的工作逻辑，这套结构可在车身与车桥产生相对往复运动时，通过机械传动结构将直线振动位移转化为旋转运动，驱动相连的发电单元产生电能，实现振动能量的回收利用，可适配新能源车型的辅助供电需求，也可用于特种作业车辆的振动能量采集场景。从结构设计逻辑来看，整套装置采用齿轮齿条作为运动转换核心，齿条端与悬架的相对运动部件刚性连接，保证振动位移无间隙传递，齿轮轴通过轴承座固定在阻尼器主体支架上，轴端通过联轴器与微型发电机的输入轴直连，省去了额外的变速机构，降低了传动过程中的能量损耗，同时也压缩了整体结构的轴向尺寸。配套的螺旋弹簧承担主要的承载与复位功能，弹簧参数匹配常规乘用车悬架的刚度需求，弹簧内径与导向柱的配合间隙控制在0.2mm以内，既避免运动过程中出现卡滞，也能限制弹簧的横向窜动，保证往复运动的同轴度。安装边界方面，装置上下两端均预留了标准的悬架安装吊耳结构，上端安装孔距适配多数乘用车前悬架塔顶的安装点位，下端连接位可直接对接转向节的固定支架，整体横向安装宽度控制在120mm以内，不会与周边的转向拉杆、制动管路产生运动干涉。设计过程中重点考虑了传动结构的反向冲击问题，齿轮与齿条采用斜齿啮合设计，相比直齿结构啮合重合度更高，可有效降低往复换向时的冲击噪音，同时齿轮轴端设置了单向离合结构，可过滤掉高频小幅振动带来的无效反向旋转，提升发电单元的工作稳定性与使用寿命。装置的主体支架采用钢板冲压焊接成型，安装面的平面度公差控制在0.1mm以内，保证各传动部件的装配精度，外露的传动部位预留了防尘罩的安装卡槽，可适配不同使用场景下的密封防护需求，避免泥沙、灰尘进入啮合部位加剧磨损。
