多规格彩色哑铃配套双层存放架结构设计

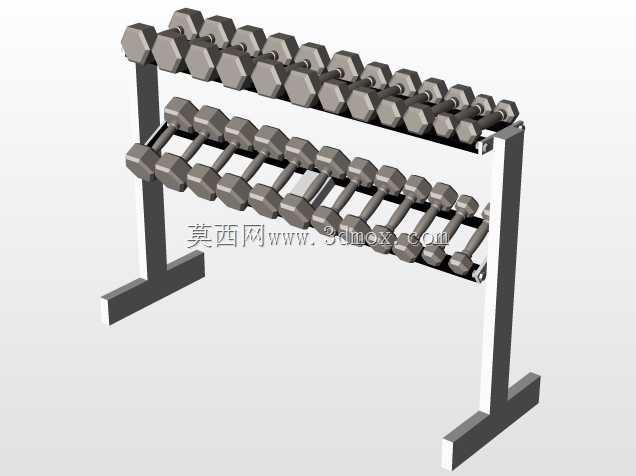

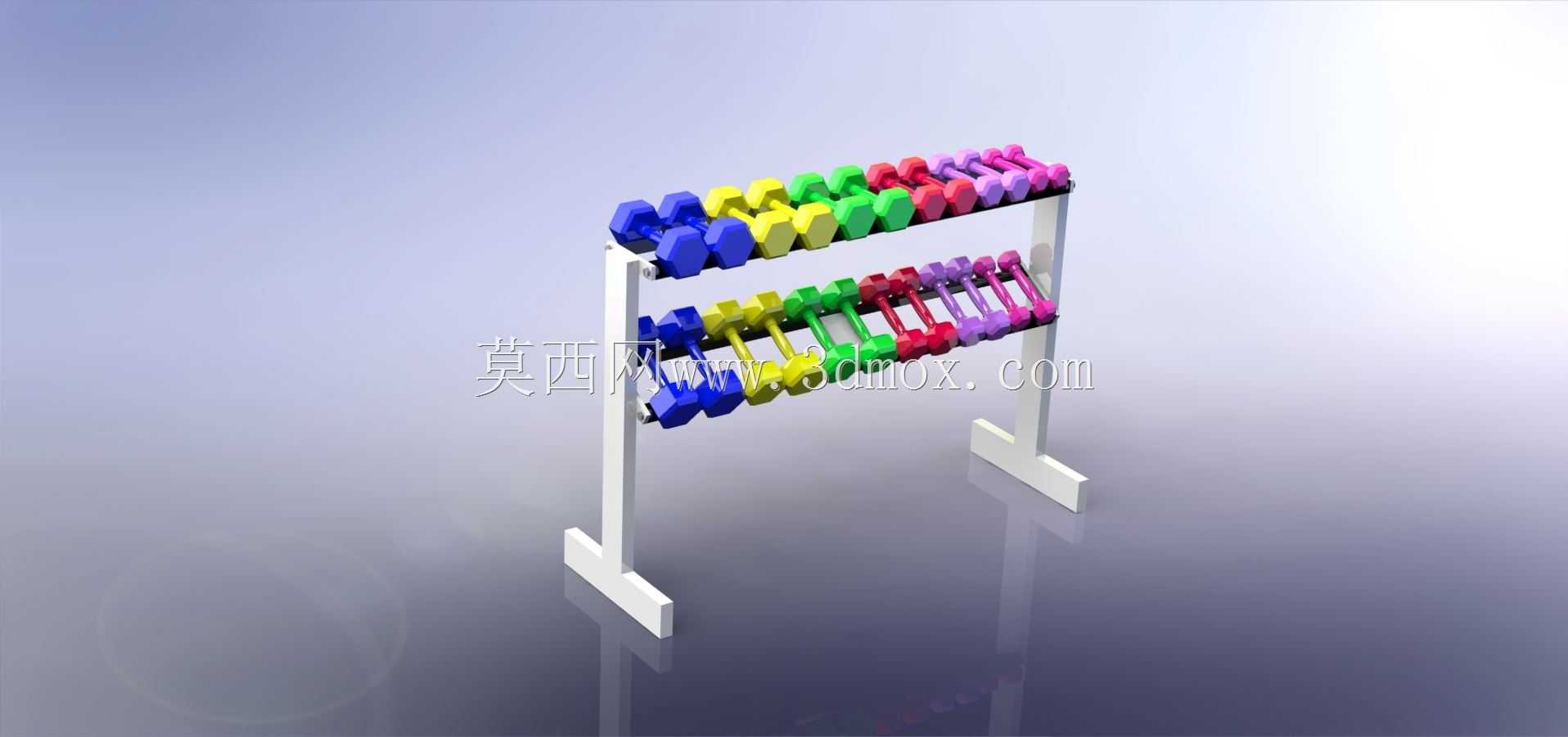

这套存放架主要面向商用健身房、单位体能训练室、社区健身中心等场景设计，核心用途是规整收纳不同配重规格的固定重量哑铃，解决训练区域哑铃随意摆放导致的场地杂乱、取用效率低、人员磕碰绊倒等实际问题。从结构设计思路来看，整体采用双侧立式支撑搭配双层置物横梁的布局，底部设置向外延伸的L型落地支脚，支脚与地面接触的平面做了加宽处理，无需额外打膨胀螺栓固定，依靠自身与哑铃的总重量即可保持稳定，即使快速取放最重规格的哑铃时，架体也不会出现侧翻或晃动。置物横梁的间距经过实际适配，上下两层分别对应放置不同磅数的哑铃，每层横梁上的哑铃放置位做了等距分隔，相邻哑铃之间预留足够的手指操作空间，取放时不会碰到相邻配重，避免漆面磕碰掉漆。架体的整体宽度适配常规健身区域的靠墙摆放需求，深度控制在不占用过多通行空间的范围内，安装时无需预留额外的后侧操作空间，直接贴墙放置即可，支脚的外伸长度经过重心验算，满载状态下整体重心始终落在两支脚的支撑面范围内，不会出现前倾风险。不同配重的哑铃采用差异化的彩色外观设计，对应5磅到30磅的常用训练重量区间，训练者无需反复查看配重标识，通过颜色即可快速识别需要的重量，大幅提升组间训练的换重效率，也方便健身场所的管理人员快速整理归位，降低日常运维的工作量。架体的支撑立柱采用矩形截面型材，焊接位置做了圆弧过渡处理，没有尖锐外凸的棱角，避免训练人员走动时磕碰受伤，置物横梁的表面做了防滑处理，哑铃放置后不会因为架体轻微晃动出现滑移掉落的情况。从实际使用的角度出发，这套结构没有多余的复杂构件，整体拆装便捷，所有连接位置都采用标准紧固件，后期如果出现局部构件磨损，可快速更换对应配件，不需要整体更换架体，适配长期高频使用的商用健身场景需求。
