弧形双安装孔机械滑动支撑滑架构件

项目分类:3D模型 发布时间:2021-08-17 ID:234011

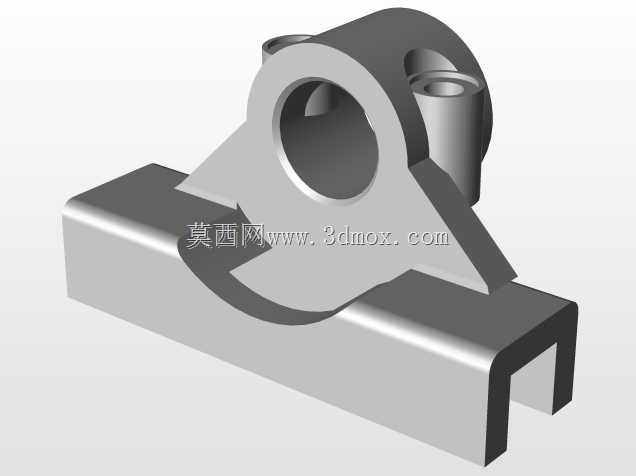

  • 弧形双安装孔机械滑动支撑滑架构件

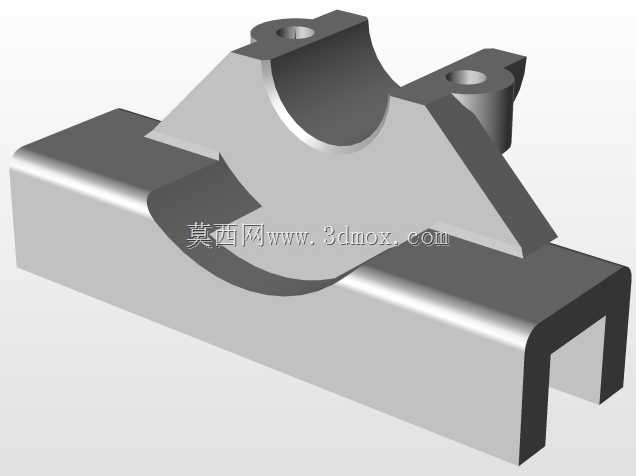

  • 弧形双安装孔机械滑动支撑滑架构件

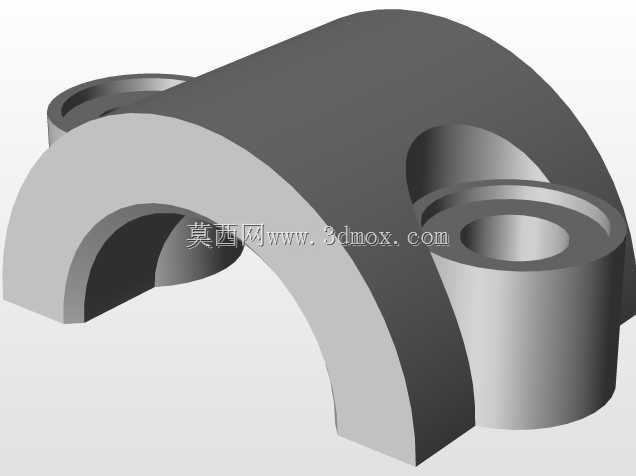

  • 弧形双安装孔机械滑动支撑滑架构件

这类弧形双安装孔滑架,多应用在需要实现小行程弧线滑动导向的机械工位中,常见于轻工自动化生产线的工位切换机构、小型专用设备的进给导向单元,也可作为工装夹具的活动支撑部件使用,承担滑动过程中承载负载、保持运动轨迹精度的作用。从结构设计来看,主体采用弧形拱式结构,相比直板类滑动支撑,能在有限安装空间内适配圆弧走向的运动路径,避免额外增加导向转接件带来的装配累积误差。两端的同轴安装孔为标准圆柱孔设计,可与配套的导向销轴、滑动轴套配合,孔位的同轴度公差在设计时控制在IT7级区间,保证滑动过程中无卡滞、偏磨问题,孔端预留的沉台结构可容纳轴套挡圈或润滑脂存储腔,减少日常维护频次。主体弧形段的截面采用等强度设计,壁厚根据承载受力的弯矩分布做渐变处理,在安装孔连接位置做局部加厚,避免应力集中导致的构件变形,弧形内侧面为滑动配合工作面,表面粗糙度要求达到Ra1.6,可直接与配套的弧形导轨面贴合滑动,也可根据使用场景加装聚四氟乙烯耐磨衬板,降低滑动摩擦系数。安装边界方面,两个安装孔的中心距为固定设计值,适配对应规格的导向轴间距,构件整体外轮廓的最大宽度、弧形段的曲率半径都经过适配校核,在运动全行程内不会与周边的设备机架、其他传动部件发生运动干涉。设计过程中优先考虑了构件的受力特性,弧形结构的受力方向沿拱的切线方向传递,相比直臂式支撑能承受更大的径向负载,同时减轻整体自重,在满足同等承载要求的前提下,构件重量比同规格直板滑架降低约三成。这类滑架在实际使用中,不需要额外加装复杂的导向辅助件,仅靠两端孔与导向轴的配合、弧形面与支撑轨的贴合就能实现稳定的弧线滑动,适合用在运动行程不大、但需要精准沿弧线轨迹移位的工位,比如小型检测设备的探头移位机构、包装设备的导向拨叉支撑部件,装配时只需保证两端导向轴的平行度符合要求,即可快速完成安装调试,后期使用中只需定期在配合面加注润滑脂,就能保证长期稳定运行,不会出现运动轨迹偏移的问题。
