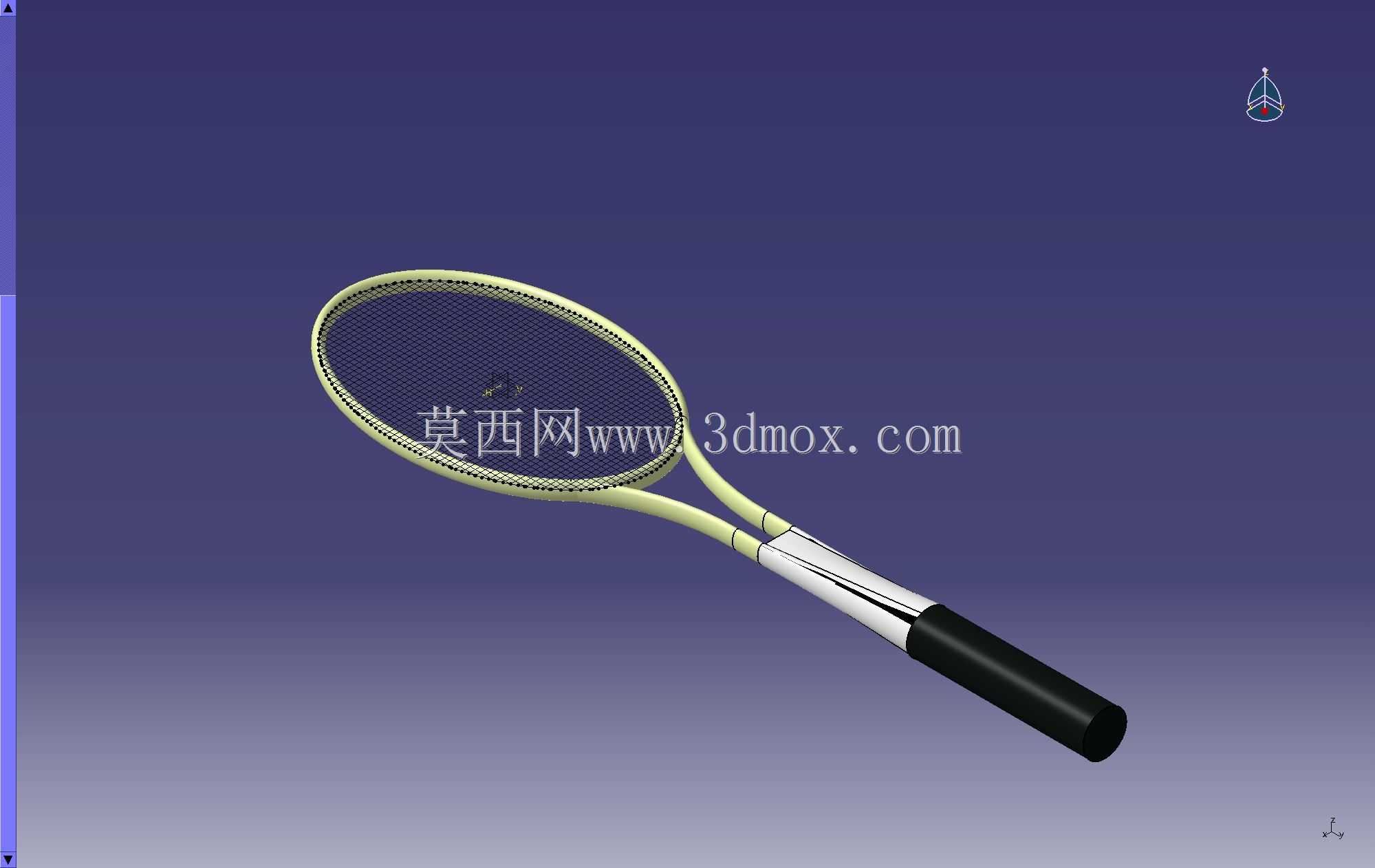

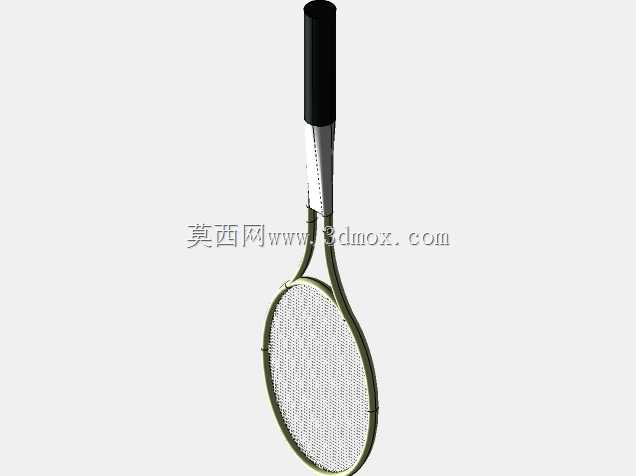

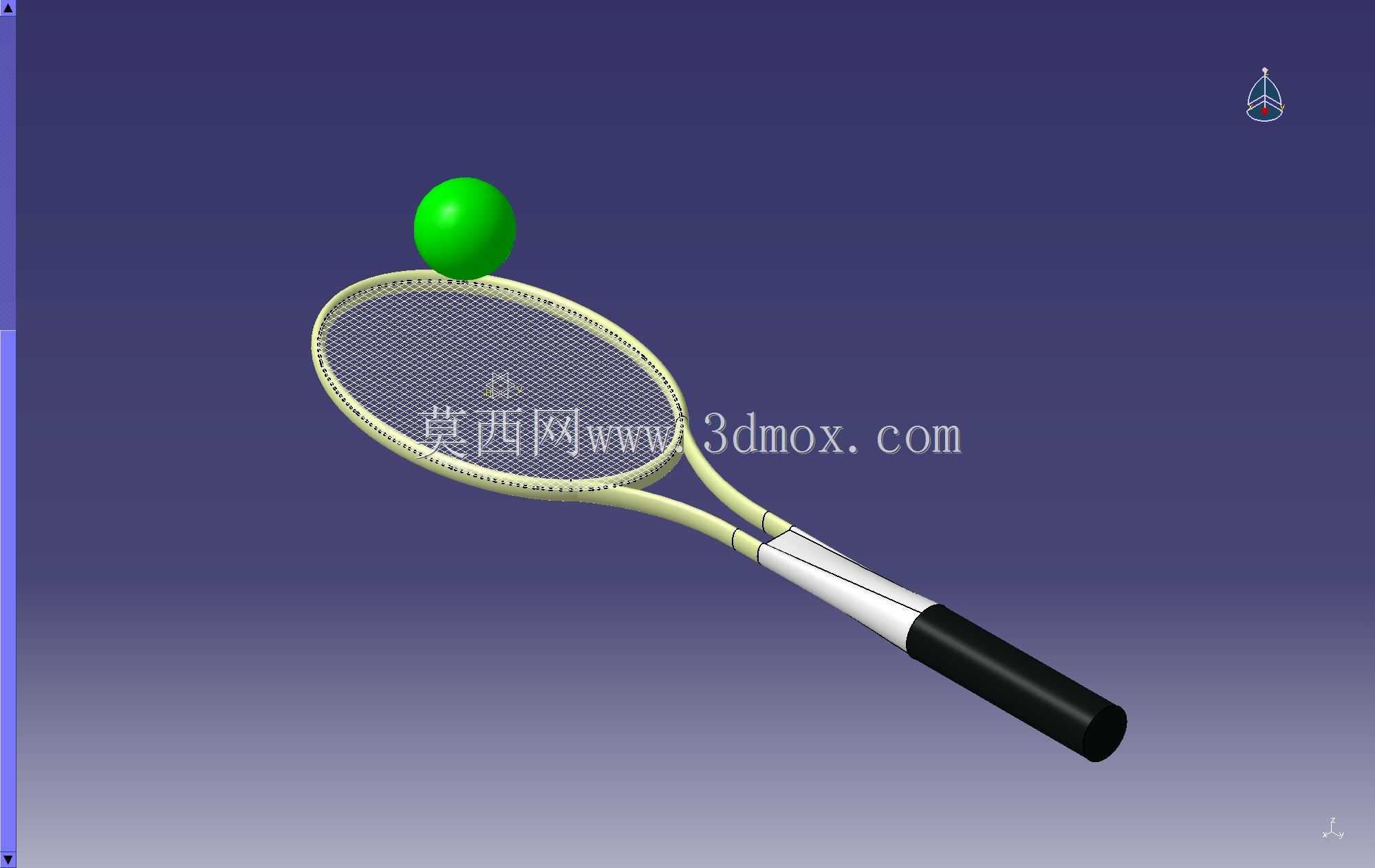

CATIA环境下简易网球拍结构设计方案

日常体育训练场景中，网球拍是网球运动开展必不可少的手持器械，其结构设计直接影响击球手感、力量传递效率与运动防护效果，本次设计的网球拍结构围绕业余训练与日常休闲运动场景展开，兼顾结构强度与轻量化需求。从实际使用需求出发，拍框部分采用椭圆流线型轮廓，拍面区域预留均匀的网线安装槽位，槽位深度控制在1.2mm，既能够保证网线张紧后的固定强度，又不会过度增加拍框侧壁厚度带来额外重量。拍框与拍杆的过渡区域采用渐变圆弧过渡，避免应力集中导致的受力断裂问题，过渡段的壁厚从拍框端的2.8mm逐步收窄至拍杆段的2.2mm，在保证抗弯强度的前提下尽可能降低整体重量。握把部分采用分段式结构设计，靠近拍杆的握持前段采用硬质工程塑料基材，表面做细微防滑纹理处理，末端包裹120mm长度的软质防滑握套，握套直径控制在28mm，符合成年人手掌握持的人机工程尺寸，握把末端设置直径32mm的限位凸台，防止挥拍过程中器械脱手飞出。设计过程中优先考虑手持使用的配重平衡，整体重心落在拍杆靠近握把一侧1/3位置，挥拍时能够减少手腕承受的附加扭矩，降低长期运动带来的关节损伤风险。拍框的外边缘做圆角钝化处理，圆角半径1.5mm，避免运动过程中磕碰造成的棱角划伤。网线安装点位沿拍框内圈均匀排布，相邻点位间距控制在8mm，保证网线张紧后网格密度均匀，击球时的受力反馈一致。从安装边界来看，整拍总长度控制在685mm，拍面最大宽度260mm，整体外轮廓尺寸符合常规网球运动的器械尺寸规范，既可以用于单人对墙练习，也能够满足双人场地对打的使用需求。结构建模过程中对各连接部位做了一体化衔接处理，拍框、拍杆与握把基材为连续整体结构，不存在额外的拼接接缝，减少长期使用过程中的连接松动隐患。拍面的网线张紧区域预留0.8mm的下沉台阶，网线安装后表面低于拍框平面0.5mm，避免击球过程中拍框边缘直接蹭到地面造成网线磨损。握把与拍杆的连接位置设置定位止口，保证握套装配后同轴度误差不超过0.2mm，握持时不会出现偏心晃动感。针对日常使用中的磕碰场景，拍框侧壁做了等强度加厚设计，受力集中的拍头顶部区域壁厚提升至3.2mm，提升抗冲击性能，减少意外磕碰造成的拍体变形。
