工业管路式腐蚀在线监测挂片装置

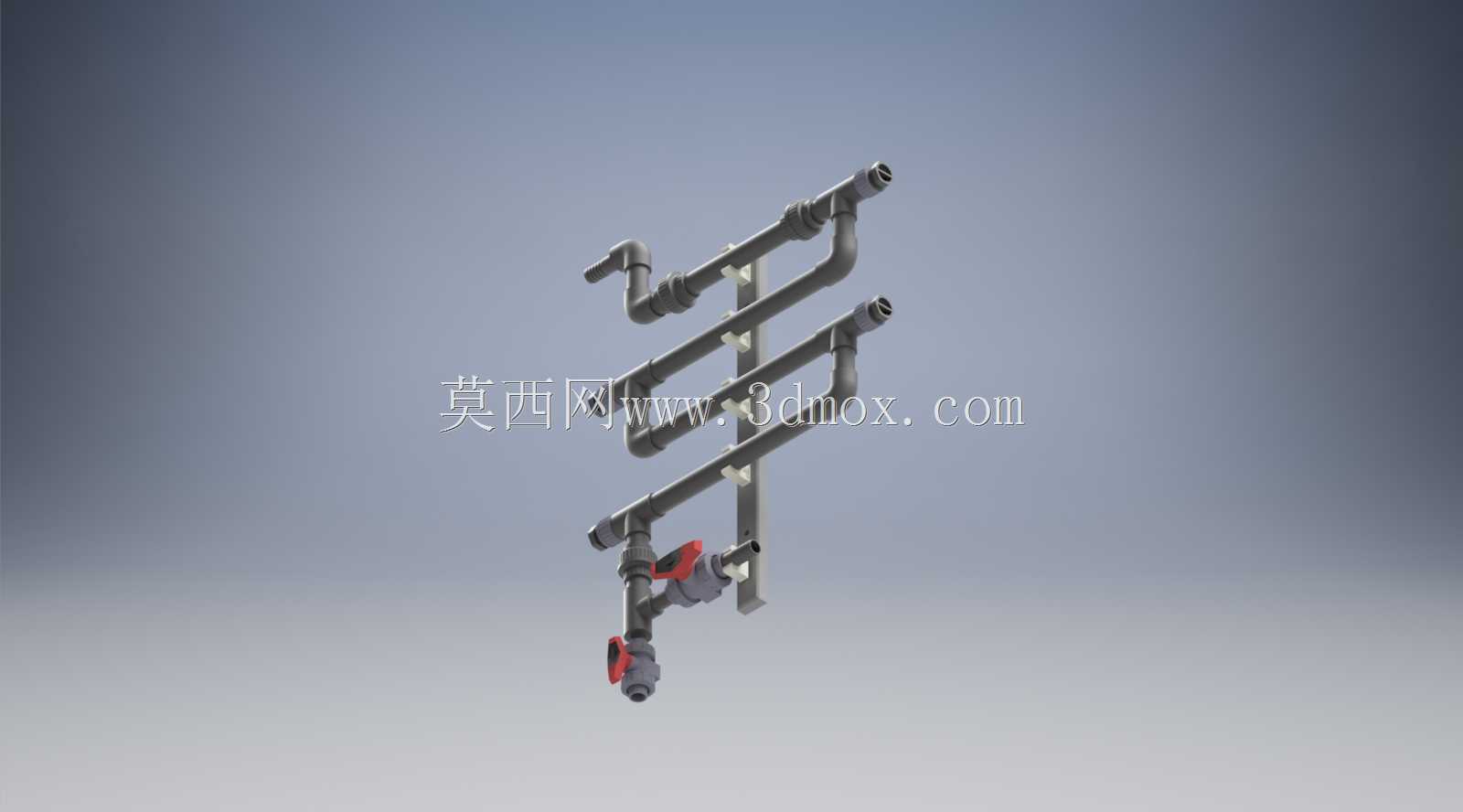

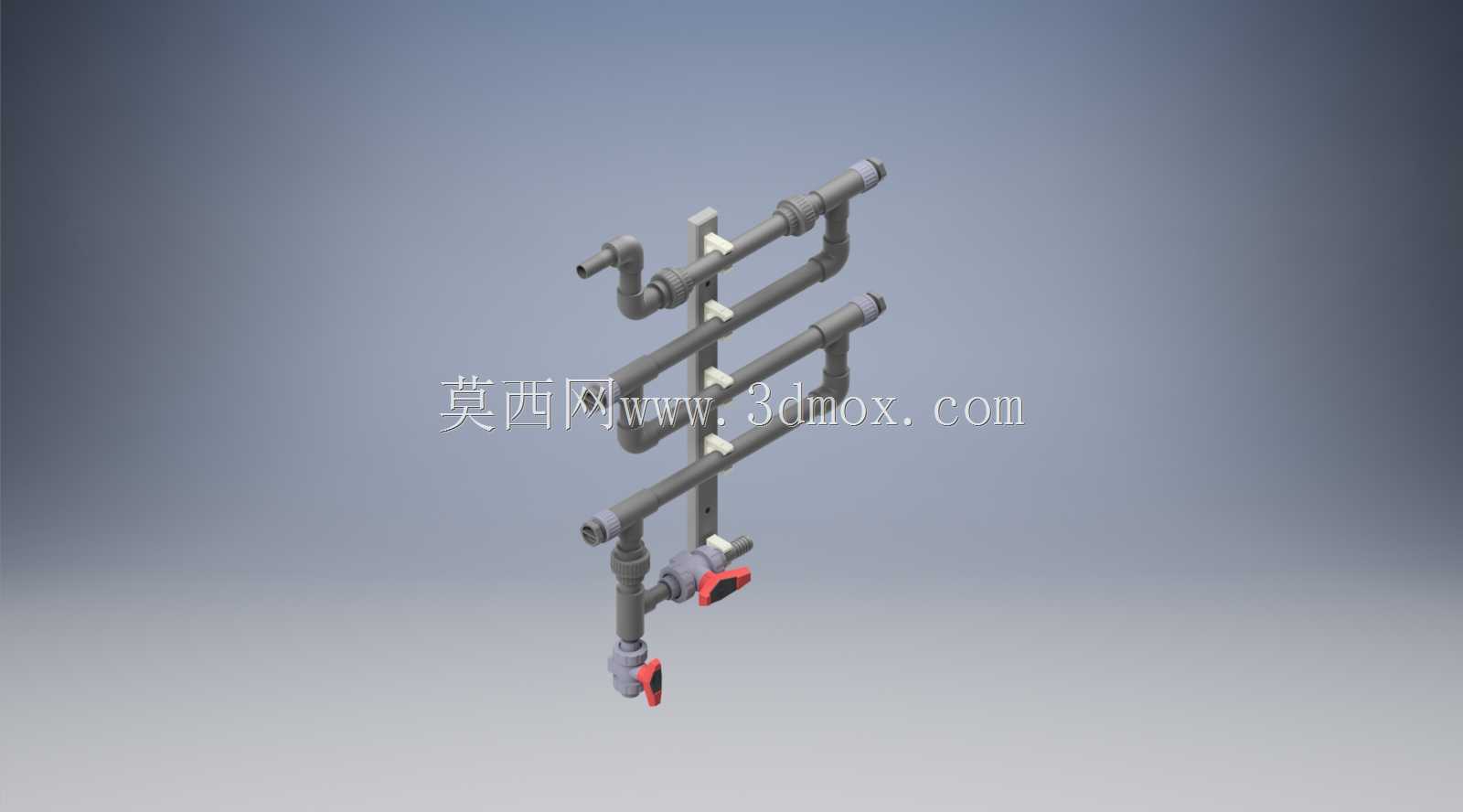

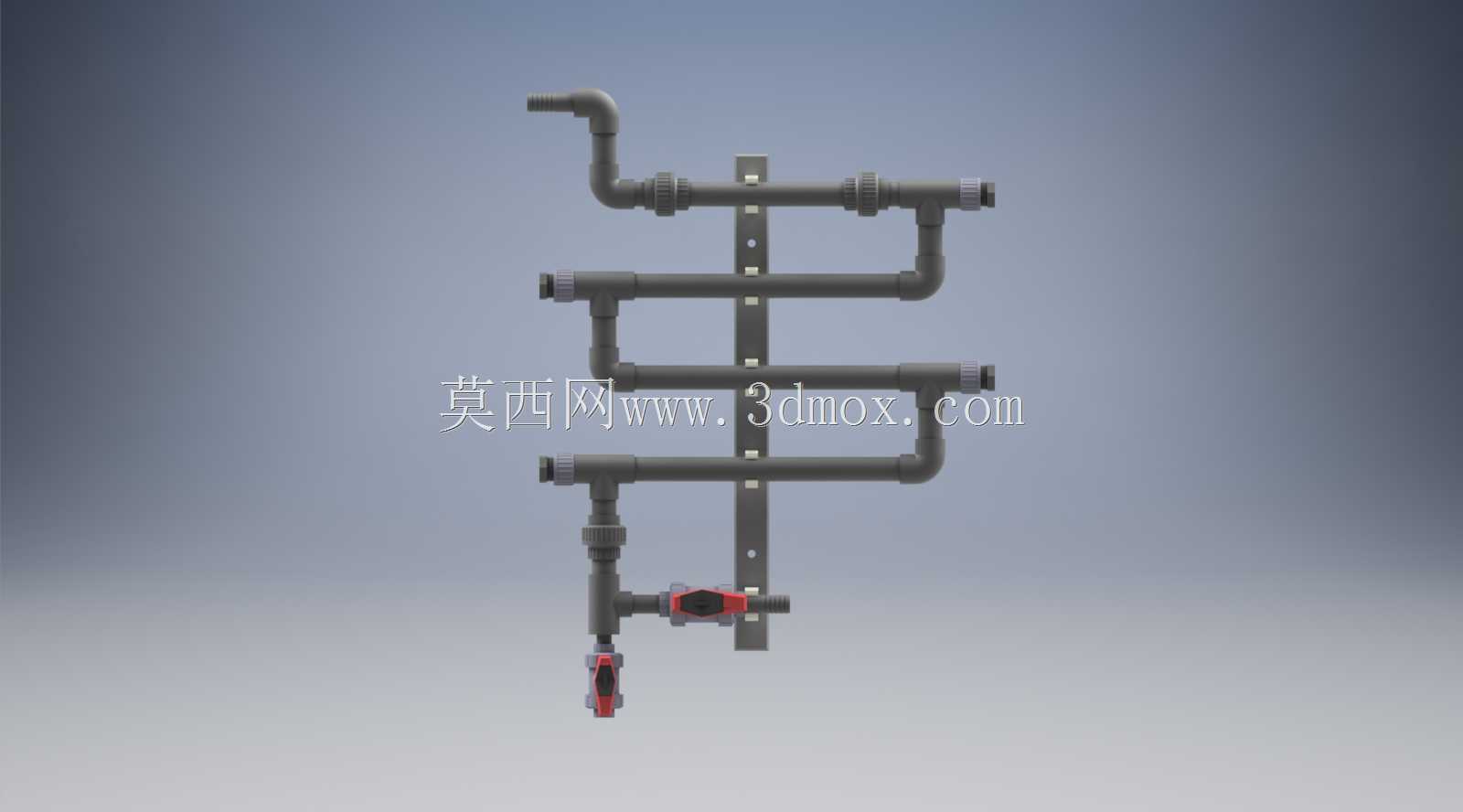

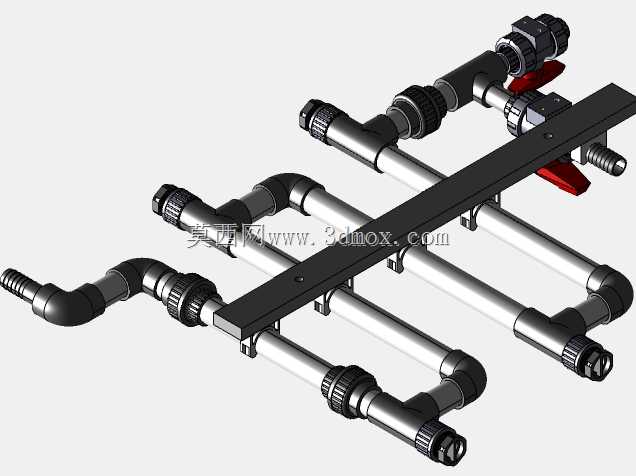

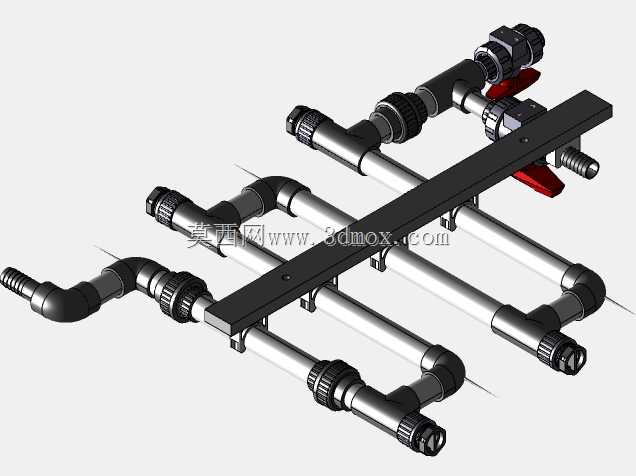

这套管路集成式腐蚀监测挂装结构，主要面向工业循环水系统、工艺输水管道的腐蚀速率常态化监测场景设计，在化工循环水厂、热交换管路输水段、市政供水主干管旁通位置都有广泛应用，核心作用是通过挂载标准腐蚀挂片，实时采集管路内流体对金属材质的腐蚀速率数据，为水处理药剂投加、管路材质选型、运维周期制定提供实测数据支撑。从结构设计逻辑来看，整体采用旁通式管路集成布局，将挂片安装位直接集成在旁通管路组上，不需要额外在主管道上开设大尺寸安装孔，仅需通过上下两端的管路接口与主管道旁通支路连接，就能实现带压工况下的挂片挂载与监测，大幅降低现场安装的开孔成本与泄漏风险。整套装置的主体承载结构为竖向安装的条形固定背板，背板上预加工多组等距安装孔位，既可以通过膨胀螺栓直接固定在墙面、管道支架上，也可以通过抱箍与相邻主管道绑定安装，安装边界适配性较强，不需要定制专属安装基座。横向排布的多组UPVC管路通过管卡固定在背板上，管路之间通过90度弯头串联形成连续的流体通道，流体从下端进水接口进入后，依次流经各层横向管段，最终从上端出水接口回流至主管道，每段横向管段上都预留标准挂片安装接口，可同时挂载多组不同材质的腐蚀挂片，同步对比不同金属在同一水质工况下的腐蚀速率，满足多材质选型的对比测试需求。管路下端集成了手动控制球阀，可在不需要拆卸主管道连接的情况下，单独切断旁通通路，完成挂片的更换、取出操作，避免影响主管道的正常运行，球阀操作手柄采用防滑包覆设计，带压状态下操作力矩适中，现场运维人员不需要额外辅助工具即可完成启闭操作。设计过程中充分考虑了现场安装的尺寸兼容性，整体横向占用宽度控制在400mm以内，竖向高度根据挂载挂片数量可灵活调整，常规6组挂片配置的整体高度不超过800mm，管路接口采用标准DN15外螺纹设计，可直接匹配工业现场常用的塑料管路接头、快插接头，不需要额外加工转换连接件。各管路接口处都设计了双道密封圈密封结构，在0.6MPa的常规输水工作压力下可实现长期无泄漏运行，管卡与背板之间设置了橡胶减震垫，可抵消管路内流体脉动带来的振动影响，避免长期运行下连接件松动。挂片安装位采用插拔式密封结构，挂片插入后通过压帽锁紧即可实现密封，不需要额外缠绕生料带等密封材料，更换挂片的操作时间可控制在5分钟以内，大幅降低现场运维的工作量。
