汽车零部件承载用钢制货架结构设计

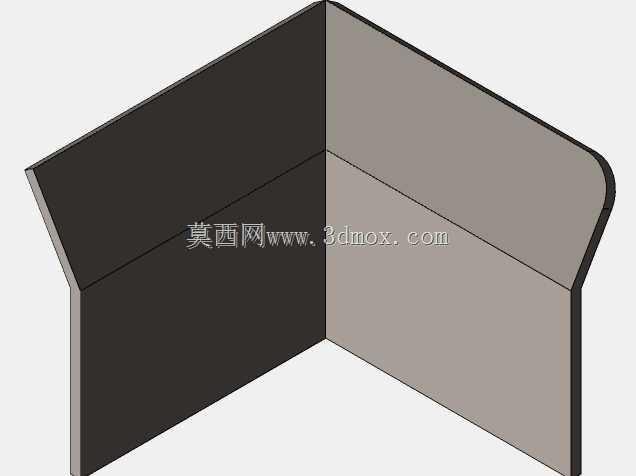

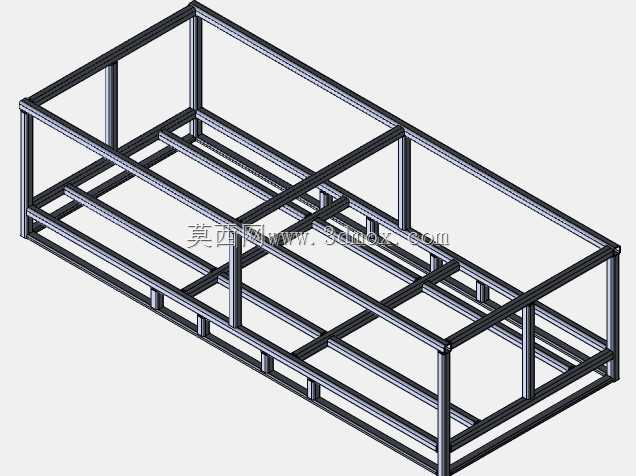

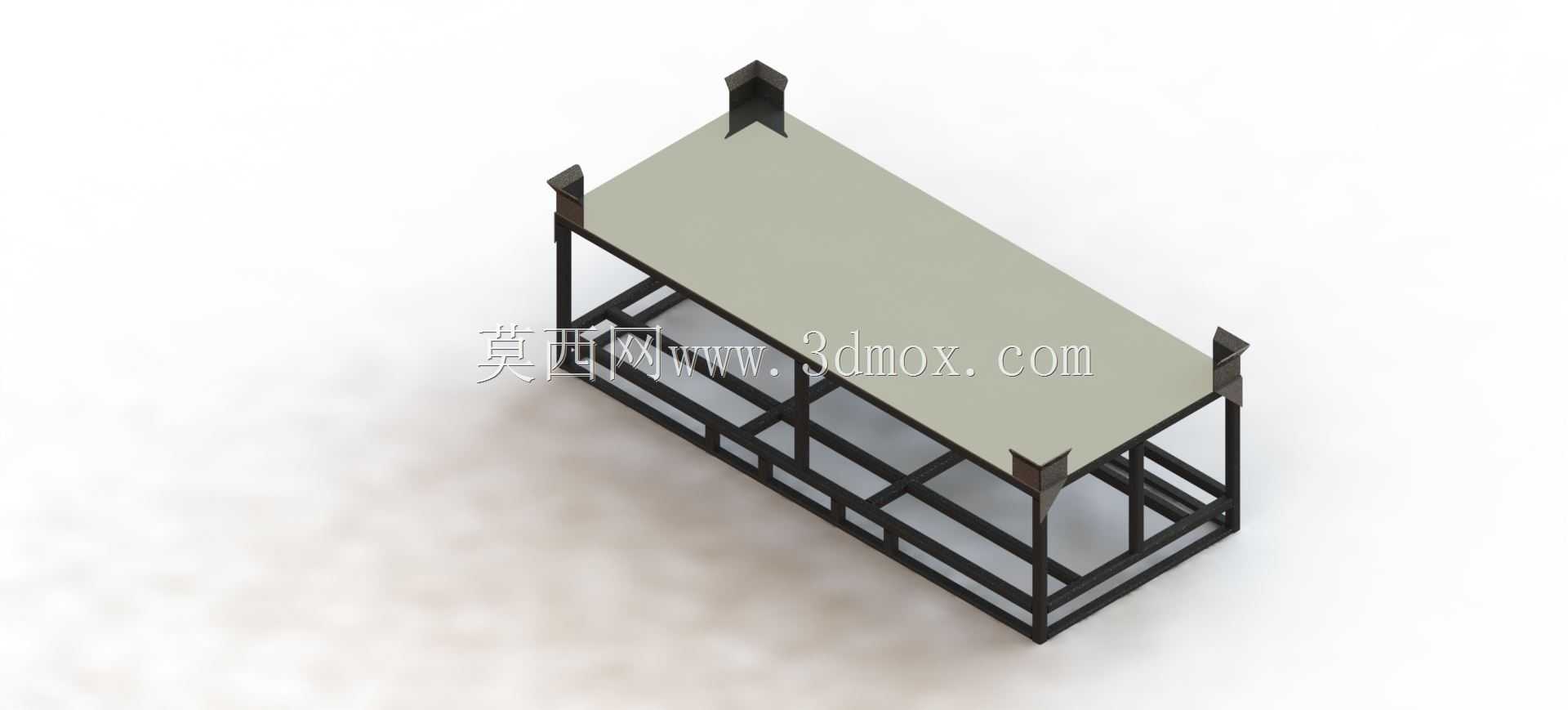

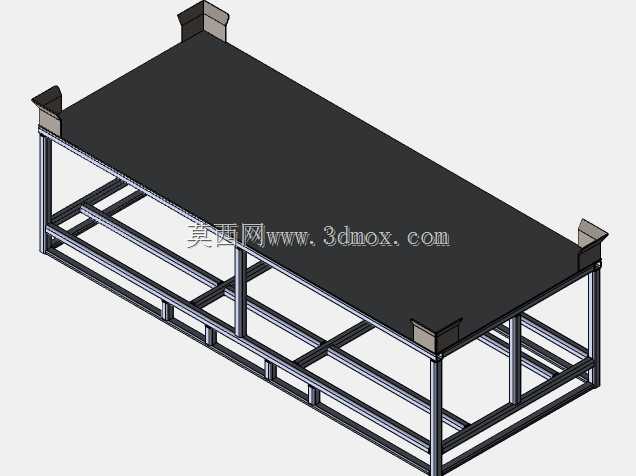

在汽车零部件生产、周转以及仓储环节，这类承载货架的应用覆盖从焊装车间下线件临时存放、总装车间线边物料配送到售后备件仓储的全流程场景，核心作用是为各类汽车零部件提供稳定的承托载体，避免零部件堆叠产生磕碰变形，同时规范物料存放秩序，提升车间与仓储的空间利用率。从结构设计逻辑来看，该货架采用方管焊接成型的框架式主体，底部设置多道横向与纵向的支撑肋，将顶部台面的载荷均匀分散到四根主立柱上，避免局部应力集中导致的框架变形，顶部台面采用平整板材铺设，能够适配不同外形尺寸的零部件放置，不管是规则的冲压件、小型总成件还是带不规则安装支脚的部件，都能稳定放置不会出现卡滞、滑落问题。四根立柱顶端设置的角式定位挡块，是针对货架叠放或者带围板物料箱放置设计的结构，当需要多层堆叠货架提升垂直空间利用率时，上层货架的底部框架可以刚好卡入挡块内侧，不会出现滑移倾覆的风险；如果是放置带标准底部边框的物料周转箱，挡块也能起到限位作用，避免周转箱在货架转运过程中移位。从安装边界与尺寸适配角度，该货架的整体长宽尺寸参考了标准物流托盘的通用规格，能够适配现有叉车、液压托盘车的叉取作业，不需要额外定制转运工装，底部框架的离地高度预留了足够的叉齿进入空间，不管是手动液压车还是电动叉车都能顺利完成货架的举升转运。主立柱的型材壁厚选型经过载荷校核，能够满足常规汽车零部件单架额定承载的使用需求，框架所有焊接位置都采用满焊工艺后做打磨防锈处理，表面喷涂耐磨防锈涂层，能够适应车间内焊渣飞溅、油污沾染的复杂使用环境，日常清理只需要擦拭台面即可，维护成本极低。在实际工位应用中，这类货架还可以根据线边物料的配送需求，在侧面加装标识牌卡槽或者物料扫码定位支架，配合车间的物料管理系统实现零部件的定点存放与精准配送，避免错料漏料问题。框架底部的横撑结构除了强化整体刚性之外，也可以作为下层置物空间的支撑，搭配网格板或者层板就能实现分层存放，进一步拓展货架的存储能力，针对重量较大的底盘类零部件，还可以在台面加装防滑橡胶垫，增大摩擦力避免零部件滑动磕碰。
