三链轮环形链条传动结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:572993
  • 三链轮环形链条传动结构设计
  • 三链轮环形链条传动结构设计
  • 三链轮环形链条传动结构设计
  • 三链轮环形链条传动结构设计

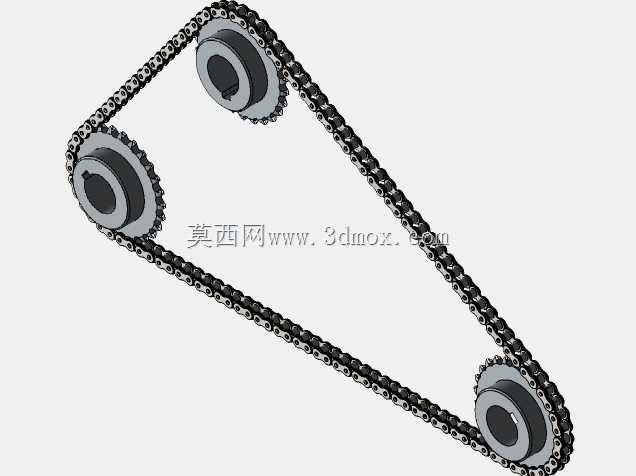

  这套链传动结构采用三链轮布局的环形传动方案,区别于常规双链轮的平行轴传动形式,可在非平行、多轴动力传递场景下实现稳定的扭矩输送,在轻工输送线、小型自动化设备的分动结构、非标专机的动力分配单元中都有广泛的适配空间。日常设备运维中,这类多链轮链传动常被用于需要绕过设备内部安装干涉位的场景,比如包装设备的多工位同步送进、小型输送设备的转角动力传递,不需要额外增加换向齿轮组就能完成动力的折线输送,能有效压缩设备内部的传动结构占用空间。

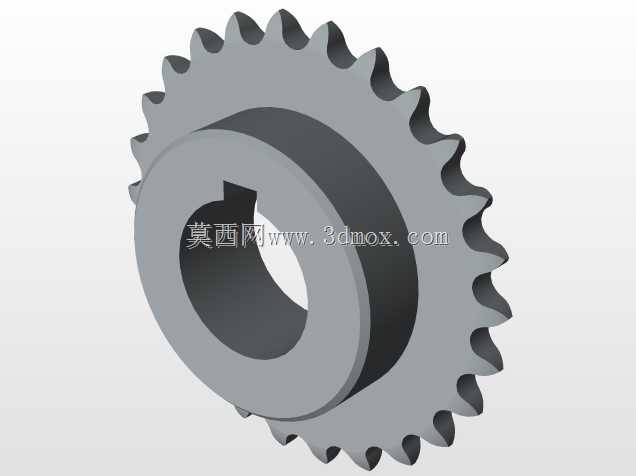

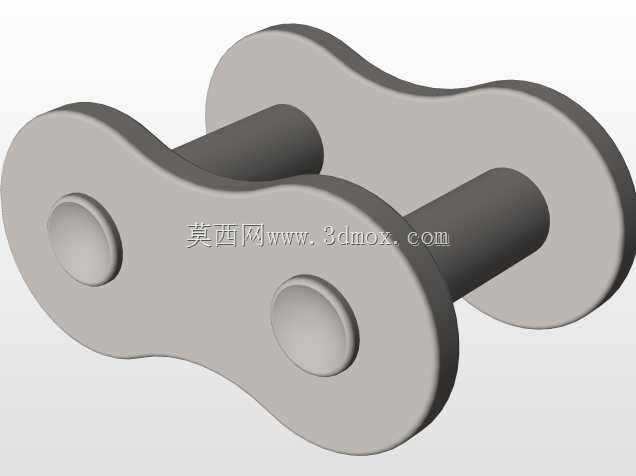

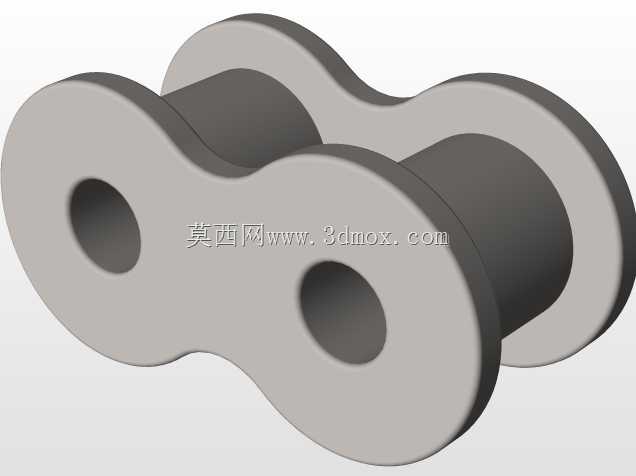

  从功能特性来看,这套结构的三个链轮均采用标准滚子链适配齿形,齿廓经过修形处理,啮合时能顺畅嵌入链条滚子间隙,避免跳齿、卡滞问题;每个链轮都集成了轮毂式安装位,可直接通过键连接与传动轴配合,轴向预留了挡圈安装槽,可通过轴用挡圈限制链轮轴向窜动,保证传动过程中链轮与链条的啮合中心距始终保持稳定。链条采用标准单排滚子链结构,链节间的铰接间隙控制在合理范围,既保证传动过程中链条能顺畅绕经不同位置的链轮,又能将传动回程误差控制在普通输送场景可接受的范围内,适配中低速、中等载荷的动力传递需求。

  设计过程中,首先根据传动路径的空间边界确定三个链轮的安装坐标,先核算每两个相邻链轮之间的中心距,再结合链条节距计算所需链节总数,确保链条张紧后的松边垂度处于合理区间,避免运转过程中链条抖动过大或啮合过紧加剧磨损。链轮的齿形参数完全匹配所选链条的节距、滚子直径,齿顶圆、齿根圆的尺寸公差按照通用传动件的精度要求设定,既保证加工经济性,又能满足啮合精度要求。每个链轮的轮毂长度根据对应安装轴的直径、轴上固定件的尺寸确定,确保安装后链轮不会与周边的机架、护板等结构发生干涉。

  安装边界方面,这套结构的整体外轮廓由三个链轮的齿顶圆、链条包络线共同决定,安装时需要在链轮组的外侧预留至少1.5倍链条节距的安全间隙,避免运转过程中链条剐蹭周边构件;张紧调节的预留空间设置在其中一个从动链轮的安装位上,可通过腰型孔调整该链轮的位置实现链条张紧,不需要额外加装张紧轮,简化了整体结构。链轮的内孔尺寸可根据实际适配的传动轴直径调整,键槽尺寸遵循平键连接的标准规范,可直接与标准输出轴配合安装。

  实际应用中,这类三链轮链传动结构相比齿轮传动、带传动有其独特优势:相比齿轮传动,它的轴间距适配范围更大,不需要严格保证轴的平行度精度,安装调试难度更低;相比带传动,它的传动比更准确,不会出现打滑问题,传递相同扭矩时的结构尺寸更紧凑,且能在有粉尘、少量油污的车间环境下长期稳定运行,日常维护仅需要定期加注润滑脂、检查链条磨损量即可,运维成本较低。在小型自动化设备的改造项目中,这类结构常被用来替换原有的复杂齿轮换向结构,在不改动设备整体机架布局的前提下完成动力路径的调整,大幅降低改造成本与改造周期。
