直列三缸内燃动力机构三维结构

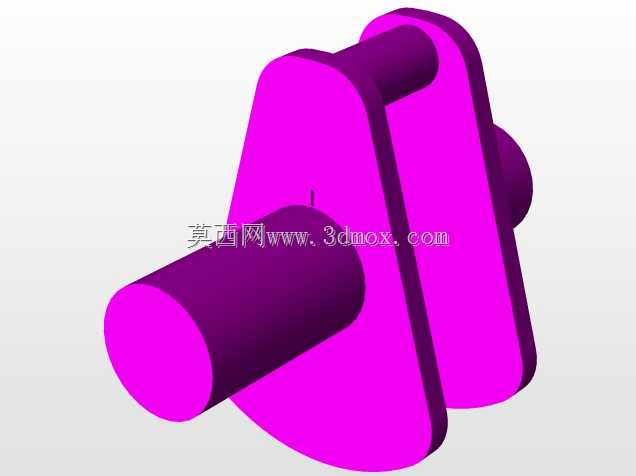

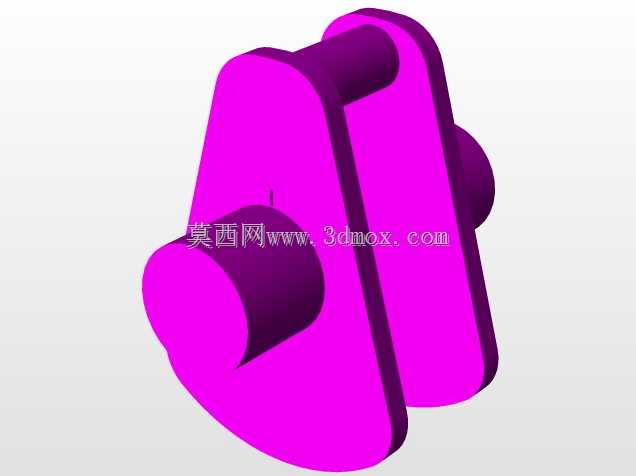

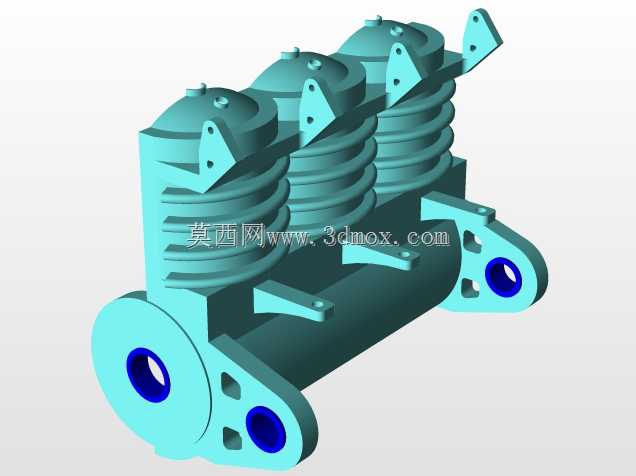

　　在小排量乘用车动力配套、小型通用发电机组、园林作业机械、微型农用作业装备的动力选型场景中，三缸动力单元始终是兼顾轻量化与燃油经济性的核心选项，这套直列三缸动力结构的三维建模，完整还原了往复式内燃动力从热能输出到旋转扭矩传递的全链路机械结构，没有做多余的外观包覆简化，所有参与动力传递、配气动作的核心构件都保留了完整的装配关系与结构细节。从实际装配边界来看，整套机构沿曲轴轴向的布置长度控制在同排量四缸动力单元的七成左右，曲轴箱采用分体式支撑结构，三个气缸沿曲轴轴向等距排布，相邻气缸的曲柄销夹角设置为120度，这种相位设计能够让三个气缸的做功行程均匀错开，曲轴每旋转240度就有一个气缸进入做功冲程，相比同排量直列双缸结构，曲轴输出的扭矩波动幅度能降低四成以上，不需要额外配置大质量的双质量飞轮就能满足多数配套场景的运转平顺性要求，同时曲轴的主轴颈数量设置为四个，分别布置在三个气缸的两侧以及相邻气缸之间，每个主轴颈都配置了对应的轴瓦安装位与润滑油道开孔，能够在连续高负荷运转时为曲柄连杆机构提供稳定的压力润滑支撑。

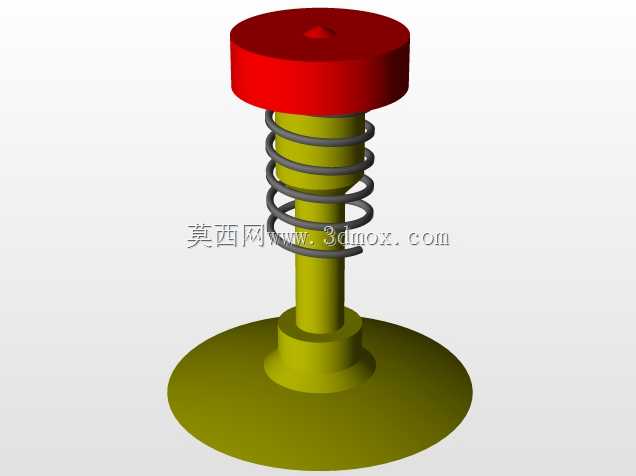

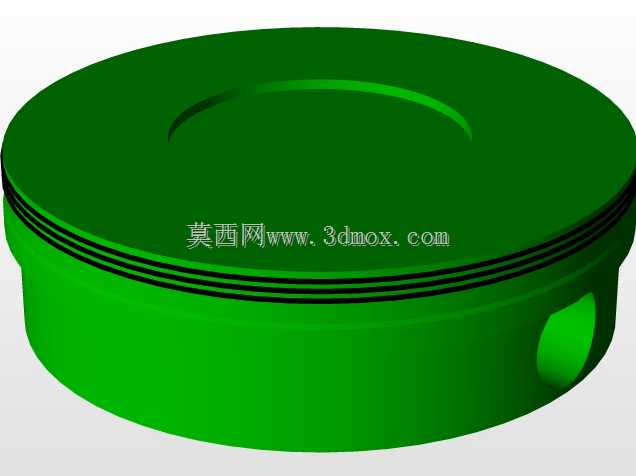

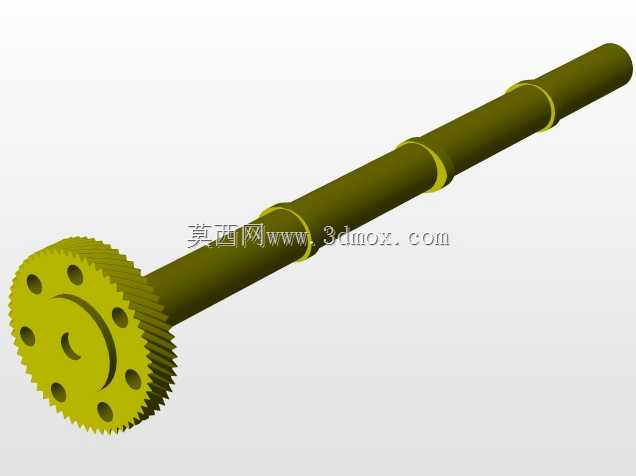

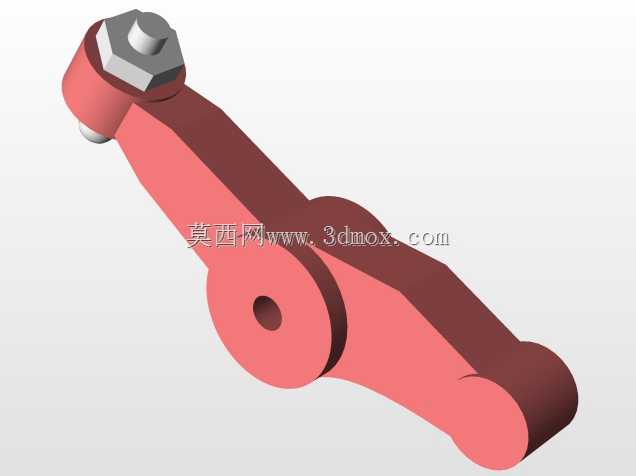

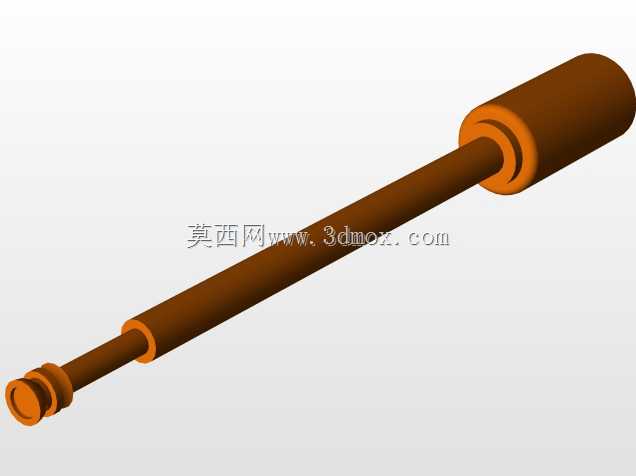

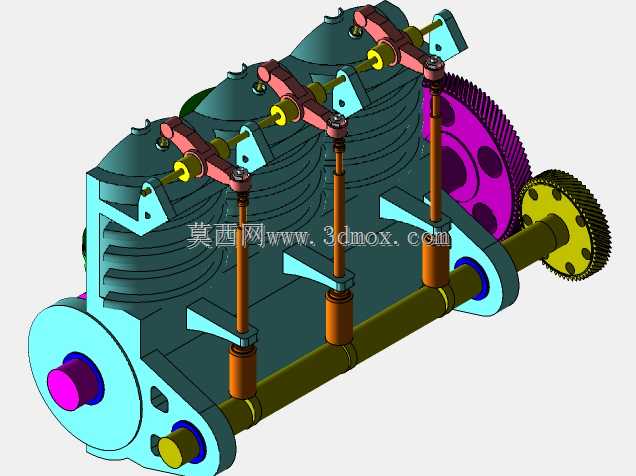

　　在配气机构的设计上，这套结构采用了侧置凸轮轴驱动摇臂的配气方案，每个气缸对应配置进气与排气两个气门，摇臂的支点固定在气缸盖的一体式安装凸台上，凸轮轴通过曲轴前端的正时齿轮组获得驱动扭矩，齿轮组的传动比严格匹配2:1的四冲程动力配气相位要求，保证曲轴每旋转两圈，凸轮轴完成一圈旋转，精准控制每个气缸的进排气门开闭时机，这种齿轮直接驱动的配气结构相比皮带或链条传动的配气方案，省去了张紧轮、正时皮带等易损维护部件，更适合长期在高粉尘、高负荷场景下作业的通用动力设备，能够大幅降低后期运维的配件更换频率。活塞组件的设计上，每个活塞都通过活塞销与连杆小头连接，连杆大头采用剖分式结构与曲轴的曲柄销配合，活塞裙部预留了活塞环的安装槽位，建模时还原了活塞与气缸壁之间的合理配合间隙，能够直观展现活塞在气缸内做往复直线运动时，通过连杆将直线推力转化为曲轴旋转扭矩的完整运动过程。

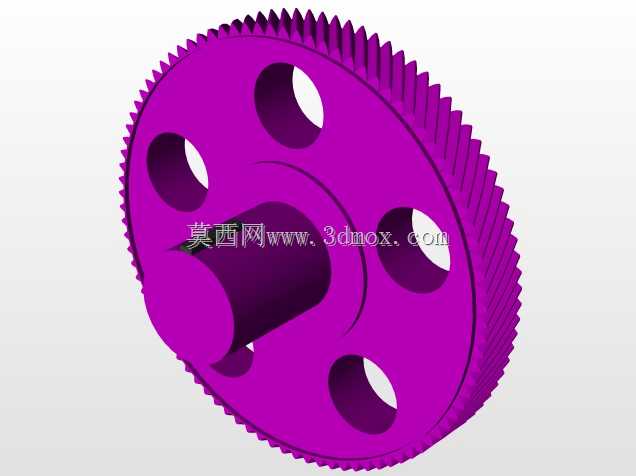

　　曲轴的动力输出端配置了大直径的从动正时齿轮与动力输出齿轮，其中大直径的正时齿轮负责驱动凸轮轴以及附属的润滑系统部件，外侧的小直径输出齿轮则负责将曲轴输出的扭矩传递给配套的离合器、变速箱等后续传动部件，齿轮的轮齿参数采用标准渐开线圆柱齿轮设计，啮合间隙控制在合理的装配公差范围内，既能够保证传动过程中的平稳性，也能避免热胀冷缩导致的轮齿卡滞问题。在实际的三维建模校验过程中，这套结构完整保留了所有构件的运动干涉检查边界，比如活塞运行到上止点时与气缸盖的燃烧室间隙、气门完全开启时与活塞顶面的避让间隙、曲轴旋转时曲柄与曲轴箱内壁的运动间隙、摇臂摆动时与周边固定构件的间隙都做了精准的尺寸还原，能够直接用于运动仿真教学、结构拆解演示，也可以作为小排量动力单元改型设计的基础结构参考，帮助设计人员快速完成气缸数调整、配气相位优化、安装接口适配等改型工作，不需要从零开始搭建基础曲柄连杆与配气机构的三维模型。对于小型动力设备的选型人员来说，这套完整的结构模型也能直观展现三缸动力单元的内部构件组成，在做配套安装空间校核、附属部件布置时，可以直接调取模型的安装面尺寸、连接孔位参数，快速完成动力单元与机架、传动系统、冷却系统的装配匹配，减少前期方案设计阶段的尺寸测绘工作量。
