星型五缸径向发动机结构三维设计

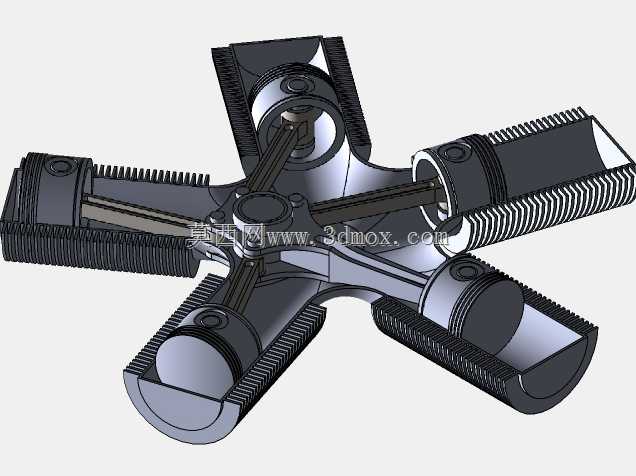

　　在轻型通航飞机、早期航空动力装置、小型特种动力设备的应用场景中，径向发动机凭借紧凑的轴向尺寸、优异的风冷散热效率，曾是航空动力领域的主流配置之一，即便在当下的复古航空复刻、小型特种动力装备、教学演示教具场景中，这类结构依然具备很高的参考与应用价值。从结构布局来看，这款五缸径向发动机采用气缸围绕中央曲轴箱呈放射状均匀分布的设计，五个气缸以72度夹角环绕中心曲轴布置，相比直列、V型发动机布局，径向结构的曲轴长度更短，整机轴向尺寸可以压缩到同排量直列发动机的三分之一左右，对于安装空间轴向受限的场景，这类布局的适配性优势十分突出。

　　从实际功能逻辑来看，径向发动机属于往复式内燃机范畴，工作过程中各气缸的活塞通过连杆组件与中心曲轴的曲柄销连接，不同气缸按预设点火顺序交替做功，推动活塞往复运动，再通过连杆将直线运动转化为曲轴的旋转扭矩输出。由于气缸全部外露在径向外侧，整机在运转过程中，迎面气流可以直接扫过所有气缸的散热鳍片，不需要设计复杂的水冷管路、散热腔道，不仅降低了结构重量，也减少了冷却系统故障带来的动力失效风险，这也是早期航空领域青睐这类结构的核心原因——在高空飞行环境下，风冷结构的可靠性远高于早期水冷结构，不会因为冷却液泄漏、管路破损直接导致动力丧失。

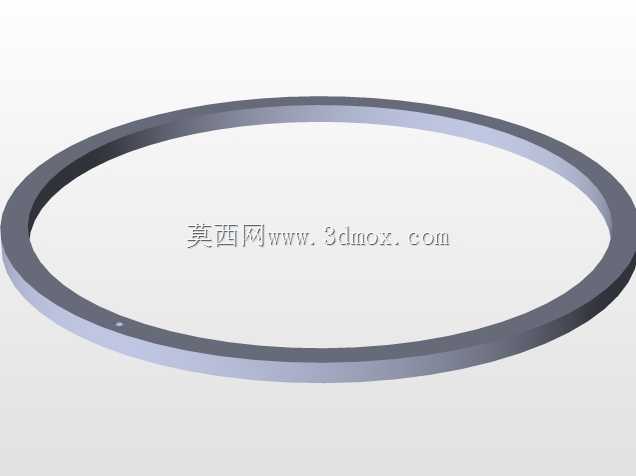

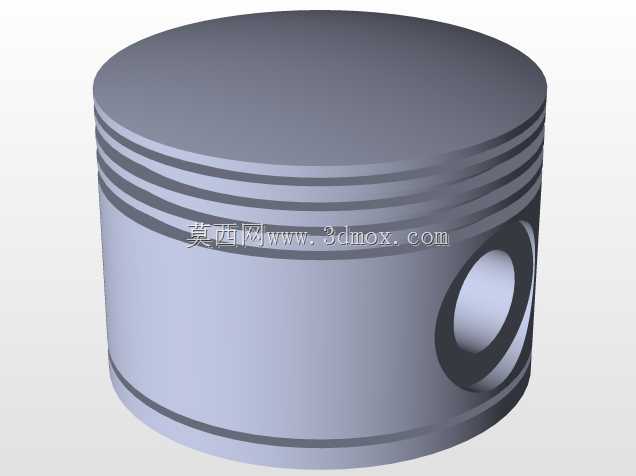

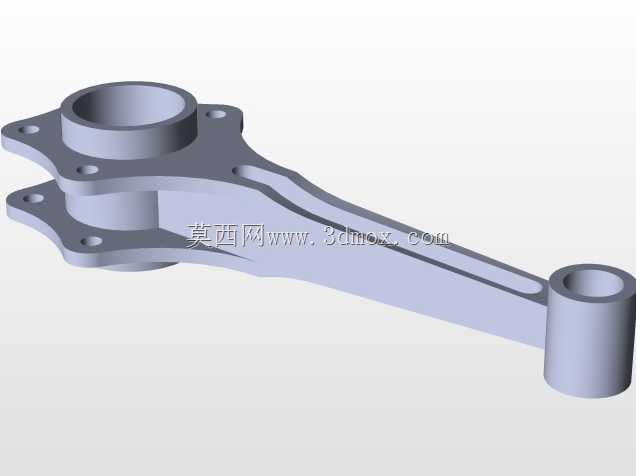

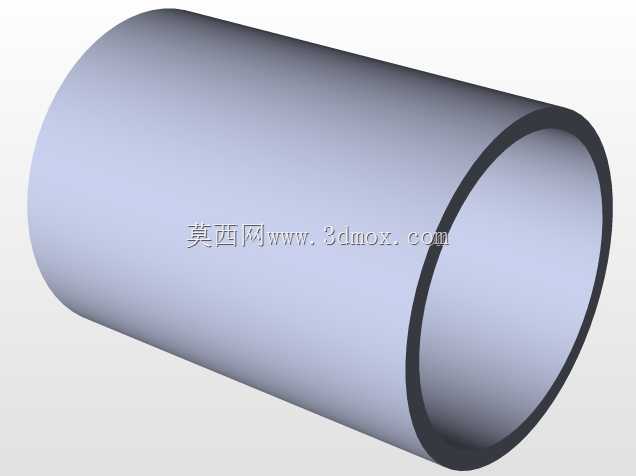

　　从设计思路层面拆解，这款模型完整还原了径向发动机的核心运动副结构：每个气缸单元集成了活塞、活塞环、活塞销、气缸套、散热鳍片结构，活塞与气缸套的配合间隙按照往复运动密封要求设计，保证做功过程中的燃气密封与运动润滑需求；连杆组件采用主副连杆结构，中心主连杆连接其中一个气缸的活塞，其余四个气缸的连杆通过铰接耳座连接在主连杆的曲柄端，这种设计可以保证五个活塞的运动行程一致，避免不同气缸的压缩比出现偏差，同时也能让曲轴的受力更加均匀，减少运转过程中的不平衡振动。曲轴箱作为整个动力装置的承载基体，集成了曲轴支撑轴承座、气缸安装定位面、连杆运动避让腔，所有气缸通过法兰定位面固定在曲轴箱的径向安装位，安装止口的同轴度、端面垂直度直接决定了活塞运动的直线度，设计过程中需要严格控制各气缸安装面相对于曲轴回转中心的位置度公差，避免出现活塞偏磨、卡滞的问题。

　　从安装边界与尺寸适配角度来看，这类五缸径向发动机的径向尺寸由气缸行程、缸径决定，五个气缸外端的散热鳍片构成了整机的最大外圆轮廓，安装时需要在径向预留足够的气流流通空间，保证散热鳍片之间的空气可以顺畅流通，避免出现局部热堆积；轴向方向的安装边界主要由曲轴输出端长度、曲轴箱后端的附件安装位决定，输出端通常设计有标准的法兰连接接口，可以直接匹配螺旋桨、传动齿轮箱等负载，安装时需要保证负载的回转中心与曲轴回转中心同轴，控制连接端面的端面跳动量，减少运转过程中的附加弯矩对曲轴轴承的损耗。

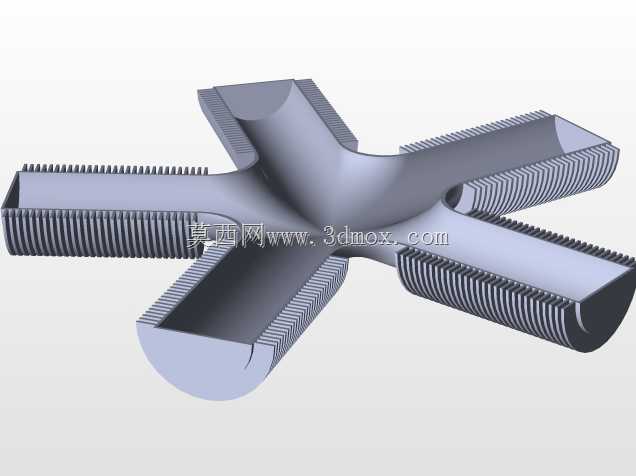

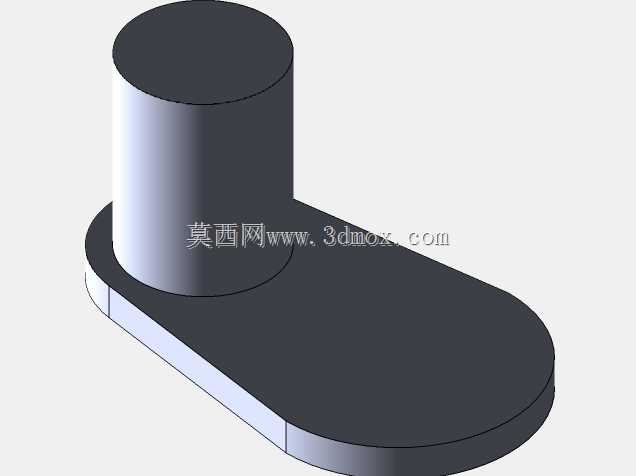

　　在结构细节设计上，每个气缸外壁的散热鳍片采用等间距排布，鳍片的厚度、间距根据热负荷计算设定，在保证散热面积足够的前提下，尽可能降低气缸体的整体重量；活塞裙部设计有适配侧推力的承压面，抵消连杆摆动带来的侧向分力，减少活塞对气缸壁的冲击磨损；曲轴的曲柄销采用偏心设计，偏心距对应活塞的行程参数，平衡块集成在曲柄两侧，用来抵消活塞往复运动、连杆摆动产生的一阶、二阶惯性力，降低整机振动水平。对于三维建模从业者而言，这类结构的建模难点在于运动副的干涉检查——由于五个连杆在不同曲轴转角下的空间位置存在重叠区域，设计过程中需要通过运动仿真逐角度验证连杆之间、连杆与曲轴箱内壁之间的运动间隙，避免运转过程中出现结构碰撞；同时各气缸的放射状阵列需要严格围绕曲轴中心做角度均分，保证每个气缸的安装位置精度，避免因为阵列角度偏差导致的连杆受力不均问题。在实际选型适配场景中，这类径向发动机通常应用在对轴向尺寸要求严格、需要风冷散热、追求高可靠性的轻型动力场景，相比同功率的其他布局内燃机，它的结构零件数量更少，维护难度更低，即便在单缸出现故障的情况下，其余气缸依然可以维持动力输出，这一特性也让它在早期航空应用中具备极高的生存能力。
