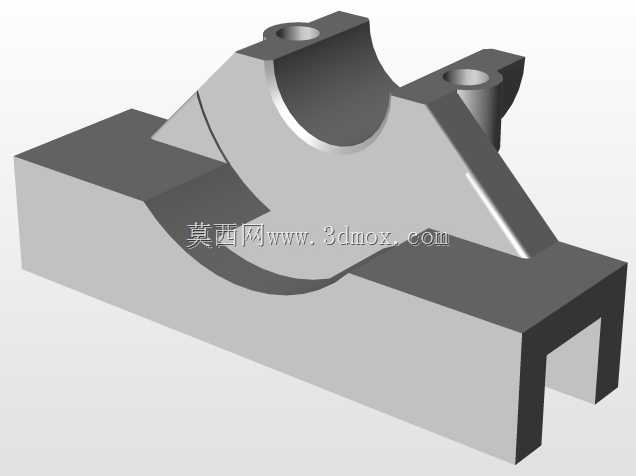

机床滑动导向支撑滑架结构

该滑架属于机床滑动进给系统中的核心导向承载构件，主要应用于普通车床、铣床的溜板进给单元，以及专用自动化加工设备的直线滑动工位，承担滑动副的载荷传递、运动导向、部件安装定位的多重作用。从结构设计来看，底部采用通槽式卡合结构，槽体内壁与床身导轨的配合面预留了刮研余量，装配时可通过配刮保证接触刚度，槽体的开口尺寸匹配对应型号导轨的安装宽度，两侧壁的厚度经过抗弯强度校核，在承受最大径向切削载荷时不会出现形变超差的情况。中部的弧形支撑面是核心功能面，该曲面的弧度与配套的传动轴套外圆完全贴合，接触面的粗糙度要求达到Ra1.6以下，保证支撑状态下轴套转动时的同轴度，弧形面两侧的加强筋采用变厚度过渡设计，从根部到端部逐渐减薄，既避免了应力集中，也合理控制了构件整体重量，不会给滑动进给带来额外的负载。上部两个带沉孔的安装凸台用于固定轴套的压盖，沉孔深度与配套螺栓的头部高度匹配，安装后螺栓头部不会突出凸台表面，避免与周边运动部件发生干涉，凸台的位置度公差控制在0.02mm以内，保证压盖安装后轴套的转动轴线与滑架滑动方向的垂直度符合设计要求。设计过程中优先考虑了滑动运动的平稳性，整体重心落在导轨支撑面的中心区域，避免滑架高速滑动时出现偏载啃轨的问题，所有棱边都做了R2-R3的倒角处理，既去除了加工毛刺，也避免装配过程中划伤操作人员或导轨表面。在安装边界上，滑架的总长度、宽度尺寸适配对应床身的导轨安装间距，滑动行程范围内不会与床身两端的限位块发生碰撞，底部槽体的深度保证滑架在导轨上卡合后，上下方向的窜动量不超过0.01mm，满足精加工工况下的运动精度要求。实际使用中，该滑架可配合丝杠传动副实现精准的直线进给，弧形支撑面承载的轴类部件可带动刀具或工件完成回转切削动作，整体结构兼顾了承载能力、运动精度与装配便利性，适合中小载荷的金属切削设备滑动工位使用，也可经过尺寸改型后应用于自动化输送线的滑动承载工位。
