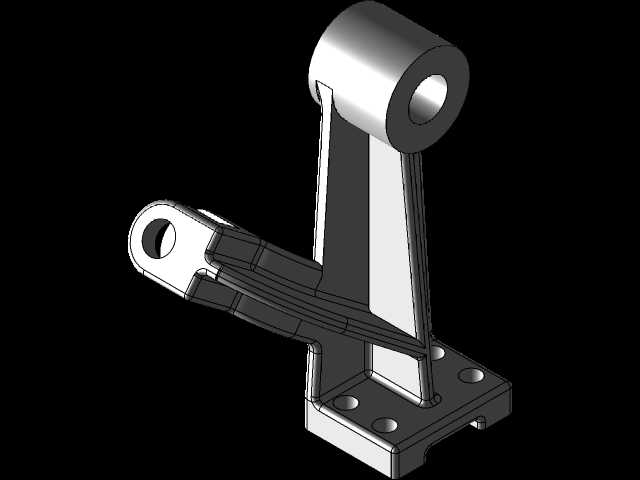

这类带侧支耳的立式导向轴承结构,常应用在需要直线往复导向同时附带侧向联动触发的设备工位中,比如自动化生产线的工件顶升导向单元、包装设备的料道限位导向组件、小型冲压设备的滑块侧定位机构里,承担运动副的径向支撑与轴向导向作用,同时侧支耳可配套触发位置传感器、连接联动拨杆,实现工位动作的同步触发。从结构功能来看,主体立式支撑臂上方的筒状轴套孔是核心工作部位,孔内壁需与配套导向轴保持H7/h6的间隙配合,保证导向轴滑动过程无卡滞,同时能承受径向载荷与少量倾覆力矩,避免轴运动过程出现偏磨;底部的方形安装法兰设置了四个沉头安装孔,孔位对称分布在法兰四角,安装时可通过内六角螺栓将整个轴承座固定在设备安装基板上,沉孔设计可让螺栓头完全没入法兰平面,
不会突出平面干涉其他部件运动,法兰底面需做铣平处理,平面度控制在0.02mm以内,保证安装后整体垂直度满足导向精度要求。侧方延伸的支耳结构是该构件的特色设计,支耳端部的通孔可用于连接小直径销轴,配套安装联动拨片或者传感器触发挡片,当主导向轴做上下往复运动时,可通过支耳上的联动结构同步触发侧边的检测元件,不需要额外加装独立的触发支架,能有效压缩工位的安装空间,减少零散零件的装配工作量。设计过程中,支撑臂与底部法兰、上部轴套的连接位置都做了三角形加强筋结构,筋板厚度根据整体承载需求匹配,通常取主体壁厚的1.2倍,筋板与相邻壁面的交接处做R2-R3的圆角过渡,避免应力集中导致长期受载后出现开裂;上部轴套的长度与内径比值控制在1.
5-2之间,既保证足够的导向接触长度,避免导向轴出现翘偏,又不会因为轴套过长增加不必要的加工成本与滑动摩擦阻力。安装边界方面,底部法兰的外形尺寸需匹配安装工位的基板预留空间,四个安装孔的中心距需严格按照设备安装基准设计,保证装配时不需要额外扩孔调整;上部轴套的中心轴线与底部法兰安装面的垂直度公差需控制在0.01mm/100mm以内,否则会导致导向轴滑动时出现单侧磨耗,缩短轴套与导向轴的使用寿命;侧支耳的安装孔中心高度需匹配对应触发元件的安装高度,保证触发行程在传感器的有效检测范围内,支耳的伸出长度需避开主运动路径,不会和上下运动的导向轴附属部件产生运动干涉。实际应用中,这类导向轴承的轴套部位可根据使用工况镶嵌铜套、
工程塑料衬套或者直接加工油槽加注润滑脂,在低速轻载的自动化工位中,采用自润滑工程塑料衬套可免去定期维护的工作量,在载荷稍大、运动频率较高的工位则采用铜套配油槽的结构,定期加注润滑脂保证滑动顺畅。整个构件的壁厚设计遵循均匀过渡原则,主体壁厚保持一致,避免壁厚突变导致铸造或者注塑加工时出现缩孔、变形等缺陷,所有外露棱边都做C0.5的倒角处理,去除加工毛刺,避免装配时划伤操作人员或者损坏配套密封件。
